6

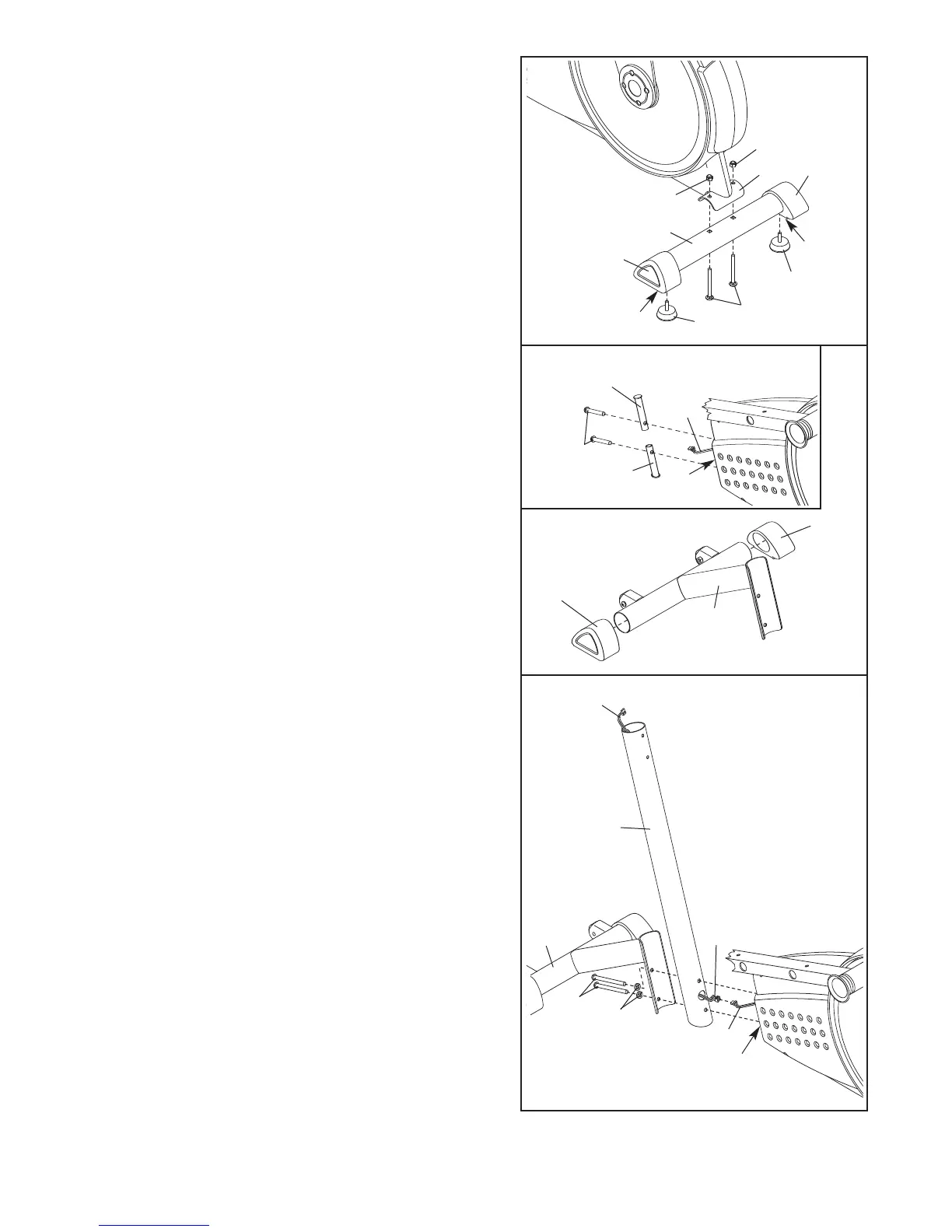

1. Identifiez les deux Embouts du Stabilisateur Arrière
(99), possédant des trous pour les Pieds de
N
ivellement (80). Appuyez sur un Embout du
Stabilisateur Arrière situé sur chacune des extrémités
d
u Stabilisateur Arrière (4), et alignez les trous des
Embouts du Stabilisateur Arrière avec les trous du
Stabilisateur Arrière. Puis, serrez à la main les Pieds
de Nivellement dans les trous.
Pendant qu’une autre personne soulève l’arrière du
Cadre (1), fixez le Stabilisateur Arrière (4) à l’aide de
deux Boulons de Carrosserie de M10 x 75mm (34) et
de deux Écrous de Verrouillage en Nylon de M10 (29).
4
99
99
80
80
34
29
29
1
2. Voir le dessin en encadré. Enlevez les deux boulons
et les tubes d’emballage de l’avant du Cadre (1).
Enlevez la bande de caoutchouc du Groupe de Fils
Inférieur (87). Jetez les boulons, la bande de caout-
chouc et les tubes d’emballage.
Press the two Stabilizer Endcaps (35) onto the Front
Stabilizer (3). Orient the Stabilizer Endcaps as shown.
3. Faites glisser une Rondelle Fendue de M10 (94) par
dessus chacune des deux Vis en Bouton de M10 x
83mm (63). Insérez les Vis en Bouton dans le
Stabilisateur Avant (3). Puis, faites glisser le Mât (15)
par dessus les Vis en Bouton et contre le Stabilisateur
Avant.
Assurez-vous que le Mât est orienté comme
indiqué.
Pendant qu’une autre personne tient le Mât (15) et le
Stabilisateur Avant (3) près du Cadre (1), raccordez la
Rallonge du Groupement de Fils (95) au Groupement
de Fils Inférieur (87). Insérez les connecteurs du
Groupement de Fils à l’intérieur du Mât.
Pendant que l’autre personne soulève l’avant du
Cadre (1), tirez doucement l’extrémité supérieure
de la Rallonge du Groupement de Fils (95) afin
d’éliminer le mou. T
out en tenant l’extrémité supé
-
rieure de la Rallonge du Groupement de Fils,
fixez
le Mât (15) et le Stabilisateur Avant (3) au Cadre à l’ai-
de de deux Vis en Bouton de M10 x 83mm (63). Ne
serrez pas les Vis en Bouton tout de suite.
V
eillez à ne pas pincer les Groupements de Fils
(87, 95) ni les endommager pendant cette étape.
35
35
3
Boulons
2
Tube
d’Emballage
Tube
d’Emballage
1
94
3
1
63
3
15
95
87
Tirez
Assurez-vous que
les groupements
de fils ne sont pas
pincés ni endom-
magés lors de
cette étape.
87
Trou
Trou
1
