7
6.
Pendant qu’une autre personne tient la Console (5)
près du Montant (2), raccordez le groupement de fils
de la Console au Groupement de Fils Supérieur (86).
Insérez l’excédent de groupement de fils à l’intérieur
du Montant. Attachez ensuite la Console au Montant à
l’aide de quatre Vis de M4 x 16mm (66). Faites atten-
tion à ne pas pincer les fils.
5
86
66
2
Groupement
de Fils
6
5. La Console (5) requiert quatre piles 1,5V « D » ; des
piles alcalines sont recommandées. Retirez la vis du
compartiment des piles et ouvrez le compartiment des
piles. Placez-y quatre piles ;
assurez-vous que les
piles sont dans la position illustrée par les inscrip-
tions à l’intérieur du compartiment des piles.
Fermez le compartiment des piles et revissez la vis.
5
5
Piles
Vis
Compartiment
des Piles
4
2
46
67
15
83
83
95
86
76
72
Trous
Hexagonaux

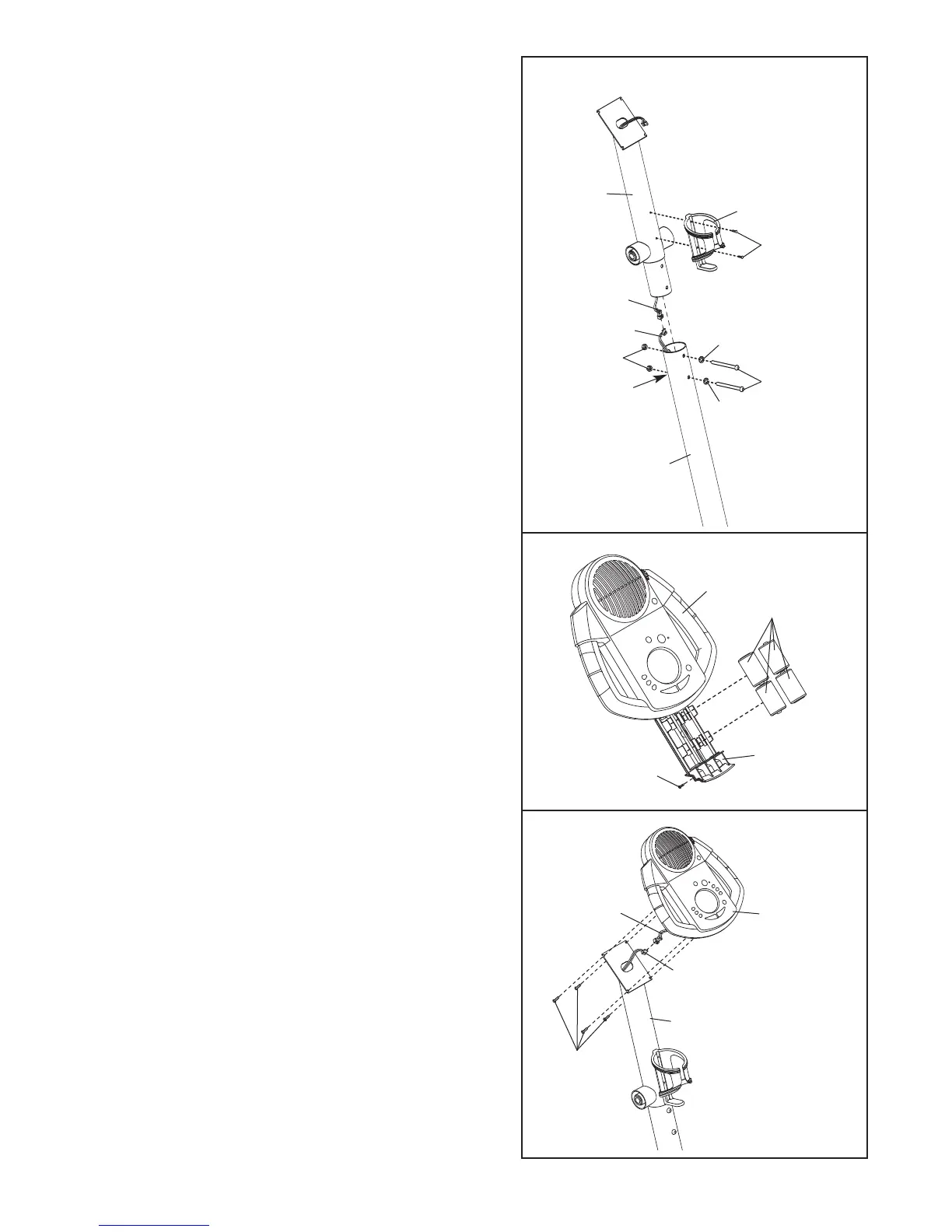

4. Pendant qu’une autre personne tient le Montant (2)
dans la position indiquée, raccordez le Groupement de
F
ils Supérieur (86) à la Rallonge du Groupement de
Fils (95).
Puis, insérez le Montant (2) à l’intérieur du Mât (15) ;
Assurez-vous que le Montant est orienté comme
indiqué. Fixez le Montant à l’aide de deux Boulons en
Bouton de M8 x 70mm (67), de deux Rondelles
Fendues de M8 (83) et de deux Écrous de
Verrouillage en Nylon de M8 (46). Veillez à ne pas
pincer les Groupements de Fils (86, 95) ni les
endommager pendant cette étape. Ne serrez pas
les Boulons en Bouton tout de suite.
Fixez le Porte-Bouteille (72) au Montant (2) à l’aide de
deux Vis de M4 x 22mm (76).
Assurez-vous que
les groupements de
f
ils ne sont pas pin-
cés ni endommagés
l
ors de cette étape.
Assurez-vous
que les groupe
-
ments de fils ne
sont pas pincés
ni endommagés
lors de cette
étape.
