8

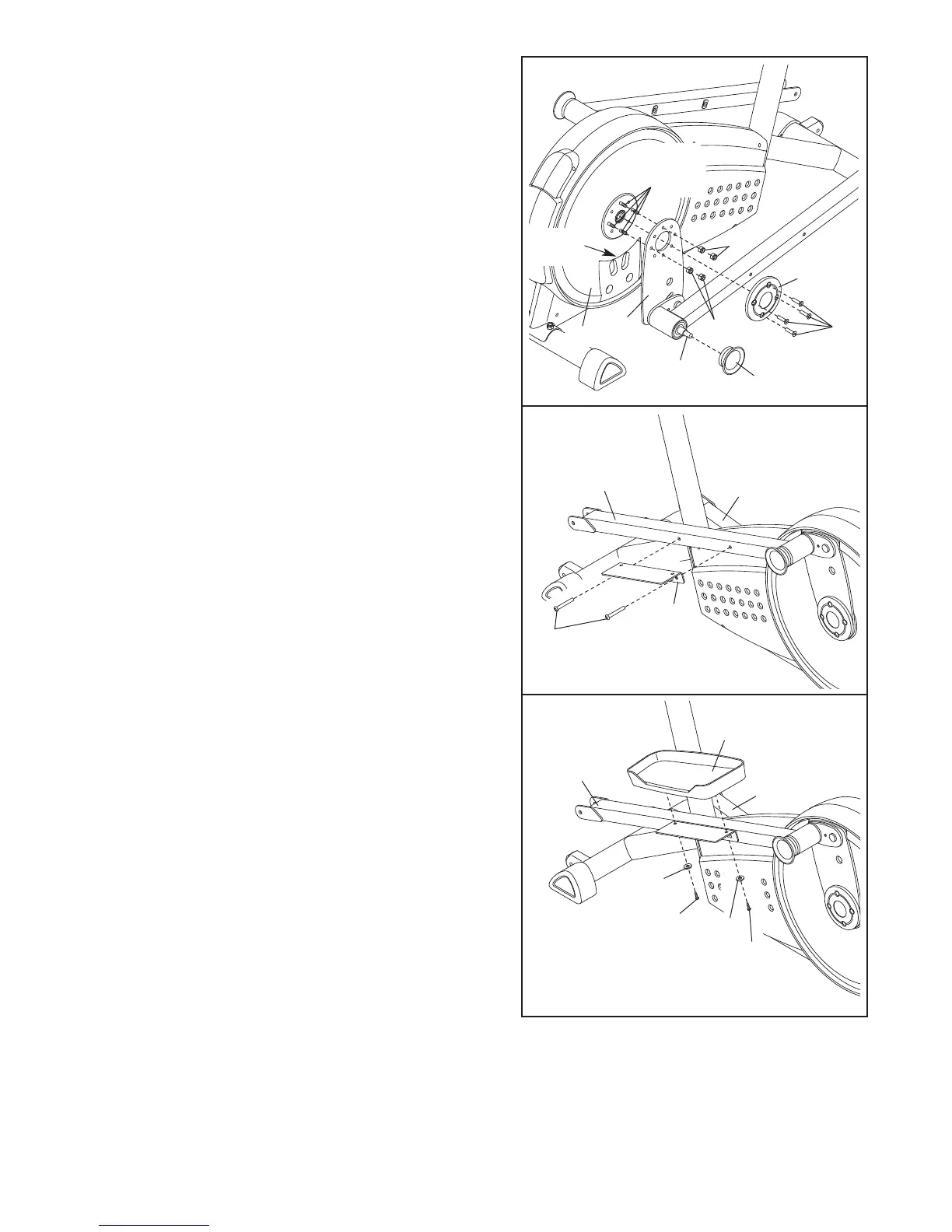

9. Identifiez la Pédale Gauche (12), portant l’inscription
« L ». Fixez la Pédale Gauche au Bras de la Pédale
Gauche (14) à l’aide de deux Vis en Bouton de M8 x
16mm (91) et de deux Rondelles Fendues de M8 (83).
Attachez la Pédale Droite (non indiqué) à la Bras de la
Pédale Droite (75) de la même manière.
14
12
91
91
83
75
83
9
8. Fixez le Support de la Pédale (16) à la Bras de la
Pédale Gauche (14) à l’aide de deux Vis en Bouton de
M8 x 53mm (84).
Fixez l’autre Support de la Pédale (non indiqué) au
Bras de la Pédale Droit (75) de la même manière.
8
84
14
75
16
7. Faites glisser le Bras Droit du Pédalier (38) par-dessus
les quatre boulons soudés indiqués ; assurez-vous
q
ue le Bras Droit du Pédalier se trouve dans
l’échancrure indiquée dans le Disque de la Pédale
(
8).
Puis, serrez avec les doigts les quatre Écrous de
Blocage de M8 (104) aux boulons soudés. Puis, serrez
complètement un des Écrous de Blocage en Nylon,
puis celui se trouvant le plus éloigné du premier. Puis,
les deux autres restants.
Fixez un Couvercle du Moyeu (48) au Bras Droit du
Pédalier (38) à l’aide de quatre Vis du Couvercle (82).
Puis, serrez le Bouton de Réglage (45) sur la Goupille
d’Ajustement (17).
7
38
Echan-
crure
82
48
104
104
45
17
B
oulons
S
oudés
8
