MONTAJE
El montaje requiere dos personas. Coloque todas las piezas del entrenador elíptico en una área despejada y
q
uite los materiales de empaque. No se deshaga de los materiales de empaque hasta que el montaje se halla
completado. El montaje requiere las llaves “L” incluidas, un desarmador de estrella , un
llave ajustable , y un mazo de hule .
E

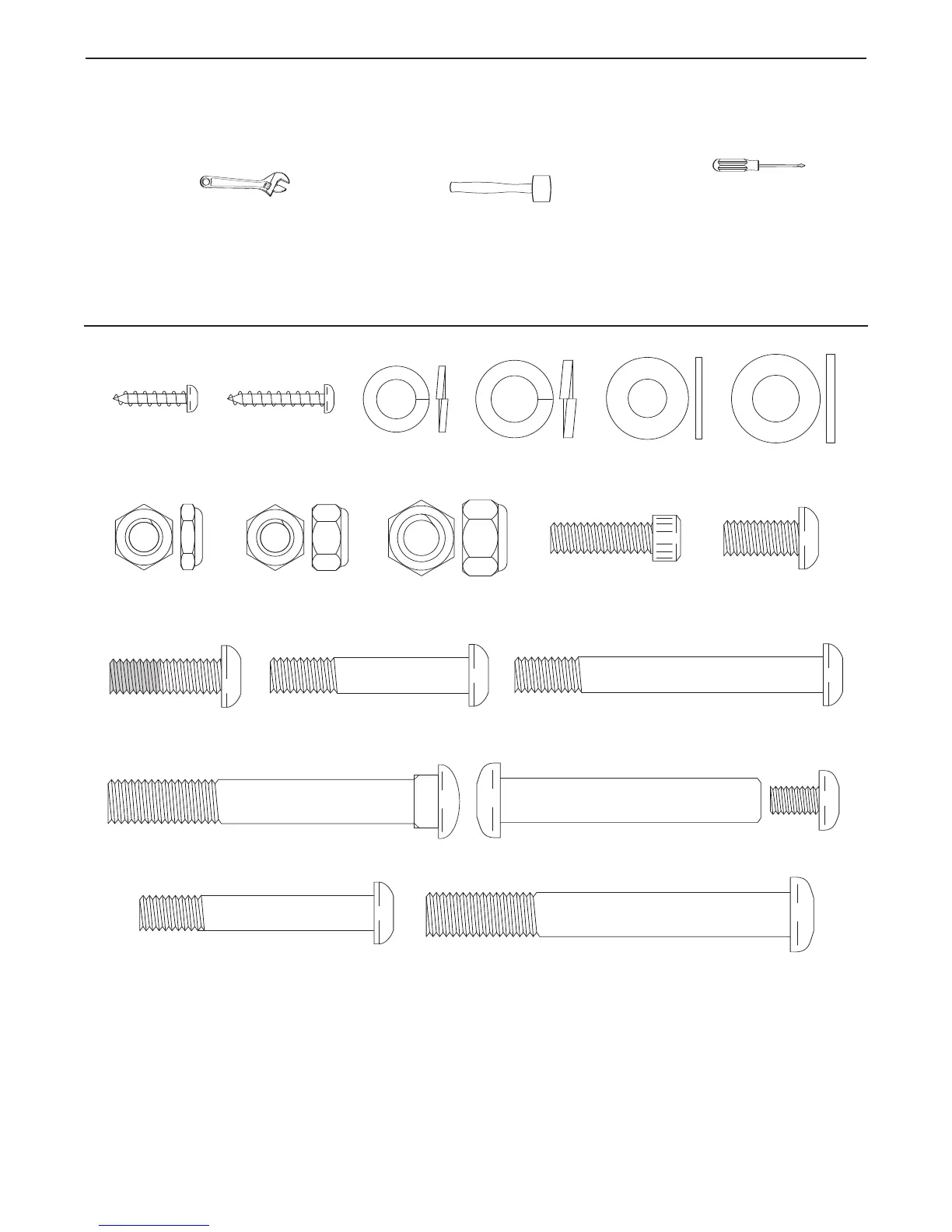

ste cuadro se provee para ayudarle a identificar las piezas pequeñas que se usan en el montaje. El número
que se encuentra entre paréntesis debajo de cada pieza hace referencia al número clave de cada pieza, de la
LISTA DE LAS PIEZAS en las páginas 24 y 25. El segundo número se refiere a la cantidad que se usa en el
montaje. Nota: Algunas piezas pequeñas pueden haber sido armadas previamente para propósitos de
envío. Si una parte no se encuentra en la bolsa de las piezas, revise si ha sido armada previamente.
Perno de Porte de M10
x 75mm (34)–2
Tornillo Botón de M10 x 83mm (63)–2
Perno Botón de M8 x 70mm (67)–2
Tornillo Botón de M8 x
53mm (84)–4
Perno Botón de M8
x 45mm (50)–4
Contratuerca de
Nylon de M10 (29)–2
Contratuerca de
Nylon de M8
(46)–6
Tornillo Botón de M8 x
16mm (91)–4
Tornillo con Nylon de
M8 x 25mm (22)–2
Juego de Pernos de M10 x 59mm (27)–2
Arandela Dividida
de M10 (94)–2
Arandela Dividida
de M8 (83)–6
Tornillo de M4 x
16mm (66)–4
Tornillo de M4 x
22mm (76)–2
Arandela de M8
(53)–2
Arandela de
M10 (98)–4
Tornillo de la
Cubierta (82)–4
Tuerca de
Bloqueo de M8
(104)–4
