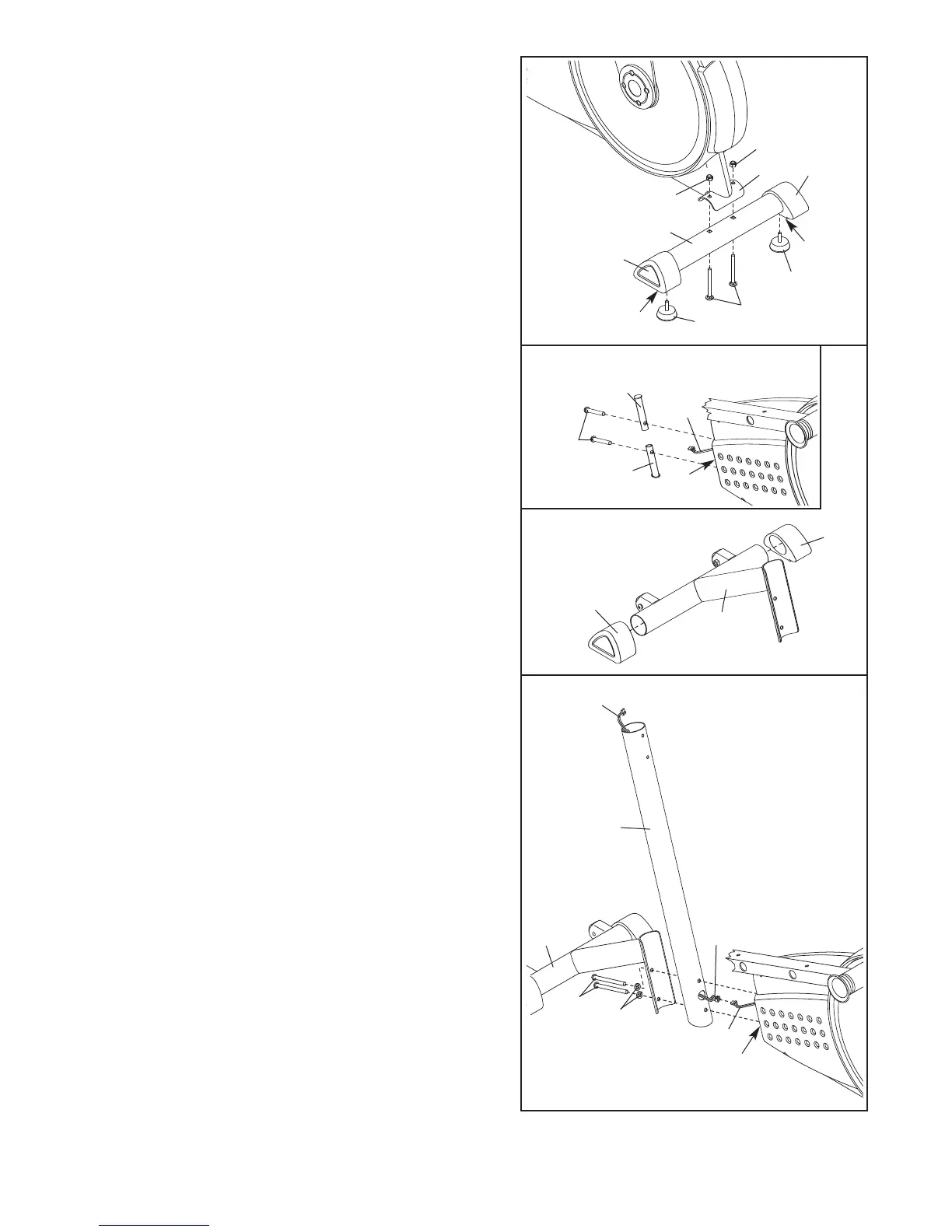

1. Identifique las dos Tapas del Extremo del Estabilizador
Trasero (99), las cuales tienen orificios para las Patas
d
e Nivelación (80). Presione una Tapa del Extremo del
Estabilizador Trasero (4), y alinee los orificios en las
T
apas del Estabilizador Trasero con los orificios en el
Estabilizador Trasero. Entonces, apriete con la mano
las dos Patas de Nivelación dentro de los orificios.
Mientras que otra persona levante la Armadura (1) tra-
sera, conecte el Estabilizador Trasero (4) con dos
Pernos de Porte de M10 x 75mm (34) y dos
Contratuercas de Nylon de M10 (29).
4
99
99
80
80
34
29
29
1
2. Vea el dibujo del recuadro. Quite los dos pernos y los
tubos de empaque de la parte delantera de la
Armadura (1). Quite la liga plástica del Cableado
Inferior (87). Deseche los pernos, la liga plástica y los
tubos de empaque.
Press the two Stabilizer Endcaps (35) onto the Front
Stabilizer (3). Orient the Stabilizer Endcaps as shown.
3. Deslice una Arandela Dividida de M10 (94) sobre cada
de los dos Tornillos Botón de M10 x 83mm (63).
Inserte los Tornillos Botón dentro del Estabilizador
Delantero (3). A continuación, deslice el Poste (15)
sobre los Tornillos Botón y contra el Estabilizador
Delantero.
Asegúrese que el Poste esté orientado
como se muestra.
Mientras que otra persona sostenga el Poste (15) y el
Estabilizador Delantero (3) cerca de la Armadura (1),
conecte el Cableado Extensión (95) al Cableado
Inferior (87). Inserte los conectadores en el Cableado
dentro del Poste.
Mientras que otra persona levante la parte delantera
de la Armadura (1),
cuidadosamente jale el extremo
superior del Cableado Extensión (95) para quitar
cualquier parte floja. Mientras que sostiene el
extremo superior del Cableado Extensión,
conecte
el Poste (15) y el Estabilizador Delantero (3) a la
Armadura con los dos Tornillos Botón de M10 x 83mm
(63). No apriete los T
ornillos Botón todavía.
Asegúrese que los Cableados (87, 95) no se pelliz
-
quen y dañen durante este paso.
Pernos
2
Tubo de
Empaque
Tubo de
Empaque
1
94
3
1
63
3
15
95
87
Jale
Asegúrese que
los cableados
eléctricos no se
pellizque y se
dañe durante este
paso.
87
Orificio
Orificio
1
35
35
3
