6.

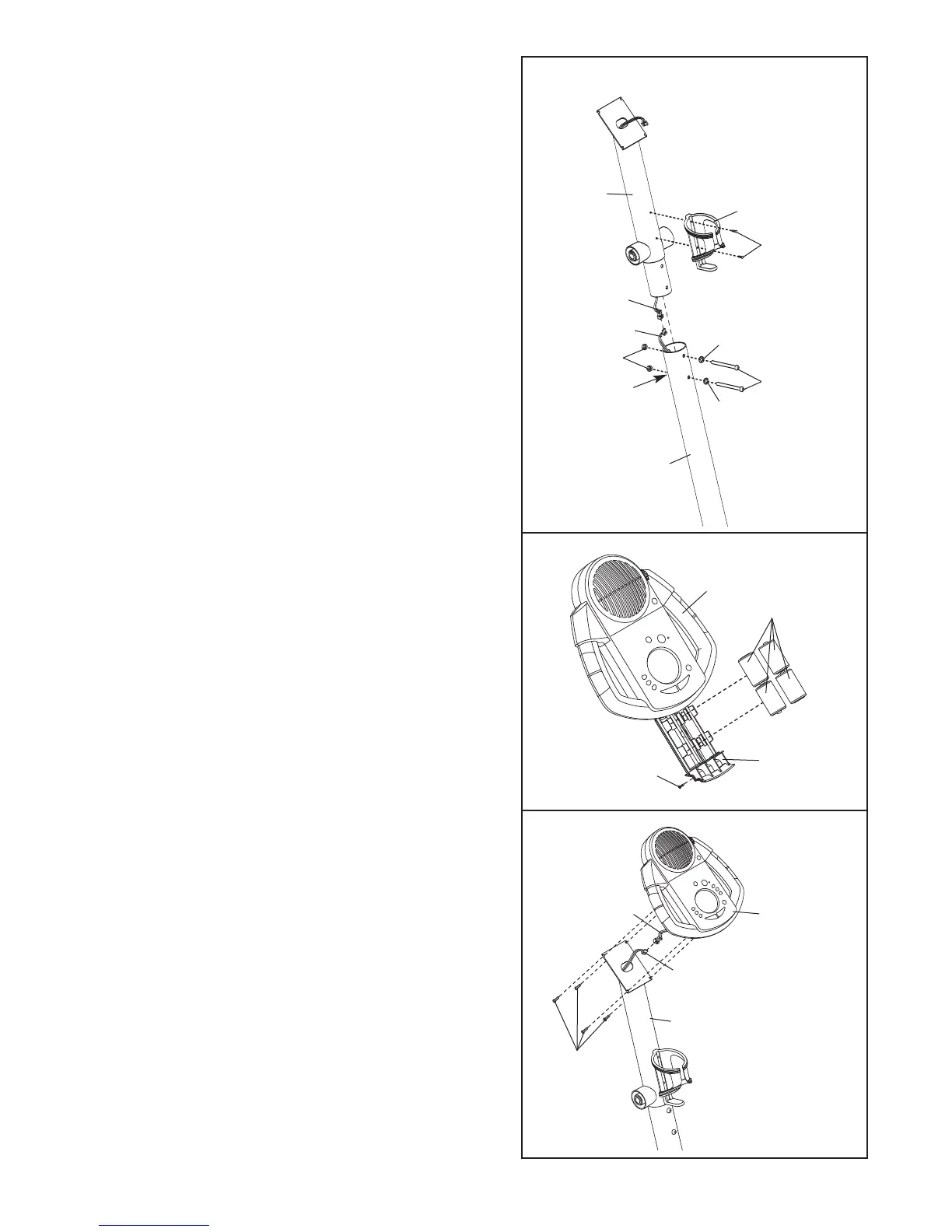

Mientras que otra persona sostiene la Consola (5)
cerca del Montante Vertical (2), conecte el cableado
en la Consola al Cableado Superior (86). Inserte el
cableado restante hacia abajo dentro del Montante
Vertical. Conecte la Consola al Montante Vertical con
cuatro Tornillos de M4 x 16mm (66). Tenga cuidado y
evita pellizcar los cables.
5
86
66
2
Cableado
Eléctrico
6
5. La Consola (5) requiere cuatro 1,5V “D” pilas; se reco-
miendan pilas alcalinas. Quite el tornillo de la gaveta
de las pilas y jale la gaveta de las pilas para abrirla.
Inserte cuatro pilas dentro de la gaveta de las pilas;
asegúrese que las pilas estén orientadas como se
muestra por el diagrama dentro de la gaveta de las
pilas. Cierre la gaveta de las pilas y vuelva a conectar
el tornillo.
5
5
Pilas
Tornillo
Gaveta
de Pilas
4
2
46
67
15
83
83
95
86
76
72
Orificios
Hexagonal
4. Mientras que otra persona sostiene el Montante
Vertical (2) en la posición que se muestra, conecte el
C
ableado Superior (86) al Cableado Extensión (95).
A
continuación, inserte el Montante Vertical (2) dentro
del Poste (15); asegúrese que el Montante Vertical
esté orientado como se muestra. Conecte el
Montante Vertical con dos Pernos Botón de M8 x
70mm (67), dos Arandelas Divididas de M8 (83), y dos
Contratuercas de Nylon de M8 (46). Asegúrese que
el Cableado (86, 95) no se pellizque y dañe durante
este paso. No apriete los Pernos Botón todavía.
Conecte el Porta Botella de Agua (72) al Montante
Vertical (2) con dos Tornillos de M4 x 22mm (76).
Asegúrese que
los cableados eléc-
t
ricos no se pelliz-
que y se dañe
d
urante este paso.
Asegúrese que
los cableados eléc-
tricos no se pelliz-
que y se dañe
durante este paso.
