8

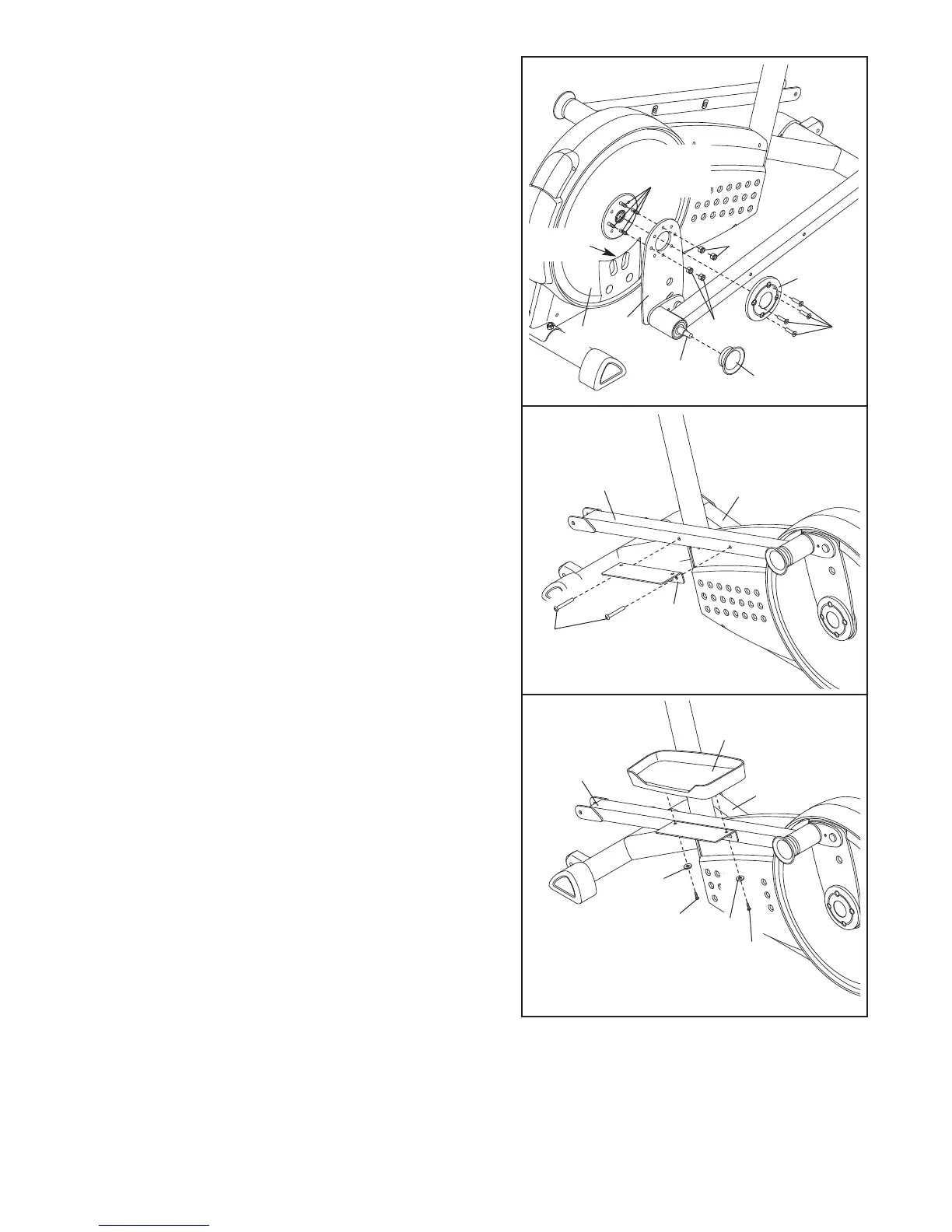

9. Identifique el Pedal Izquierdo (12), el cual está marca-
do con una “L”. Conecte el Pedal Izquierdo al Brazo
del Pedal Izquierdo (14) con dos Tornillos Botón de M8
x 16mm (91) y dos Arandelas Divididas de M8 (83).
Conecte el Pedal Derecho (que no se muestra) al
Brazo del Pedal Derecho (75) de la misma manera.
14
12
91
91
83
75
83
9
8. Conecte el Soporte del Pedal (16) al Brazo del Pedal
Izquierdo (14) con dos Tornillos Botón de M8 x 53mm
(84).
Conecte el otro Soporte del Pedal (que no se muestra)
al Brazo del Pedal Derecho (75) de la misma manera.
8
84
14
75
16
7. Deslice el Brazo Derecho de la Manivela (38) sobre los
cuatro pernos soldados indicados; asegúrese que el
B
razo Derecho de la Manivela esté en el recorte
indicado del Disco del Pedal (8).
A continuación,
a
priete con los dedos cuatro Tuercas de Bloqueo de
M8 (46) sobre los pernos soldados. Entonces, apriete
completamente una de las Tuercas de Bloqueo, y
entonces apriete la Tuerca de Bloqueo más alejada de
la primera Tuerca de Bloqueo. Entonces apriete las dos
Tuercas de Bloqueo restantes.
Conecte una Cubierta del Cubo (48) al Brazo Derecho
de la Manivela (38) con cuatro Tonillos de la Cubierta
(82). Entonces, apriete un Perno de Ajuste (45) sobre
el Pasador de Ajuste (17) derecho.
7
38
Recorte
82
48
104
104
45
17
P
ernos
S
oldados
8
