ProForm 650 Elliptical Manual Del Usuario

9
13. Asegúrese de que todas las piezas del entrenador elíptico estén apretadas apropiadamente. Nota:
Algunas piezas pueden sobrar después que el montaje sea completado. Para proteger el suelo o la alfom-
bra de daño, coloque un tapete debajo el entrenador elíptico.
12
14
27
98
79
79
75
28
28
98
27
Lubrique
Lubrique
Lubrique
Lubri-
que
Lubrique
Tubo
Flecha
11
81
25
9
2
23
22
53
10
Tubo
25
Flecha
23
53
22

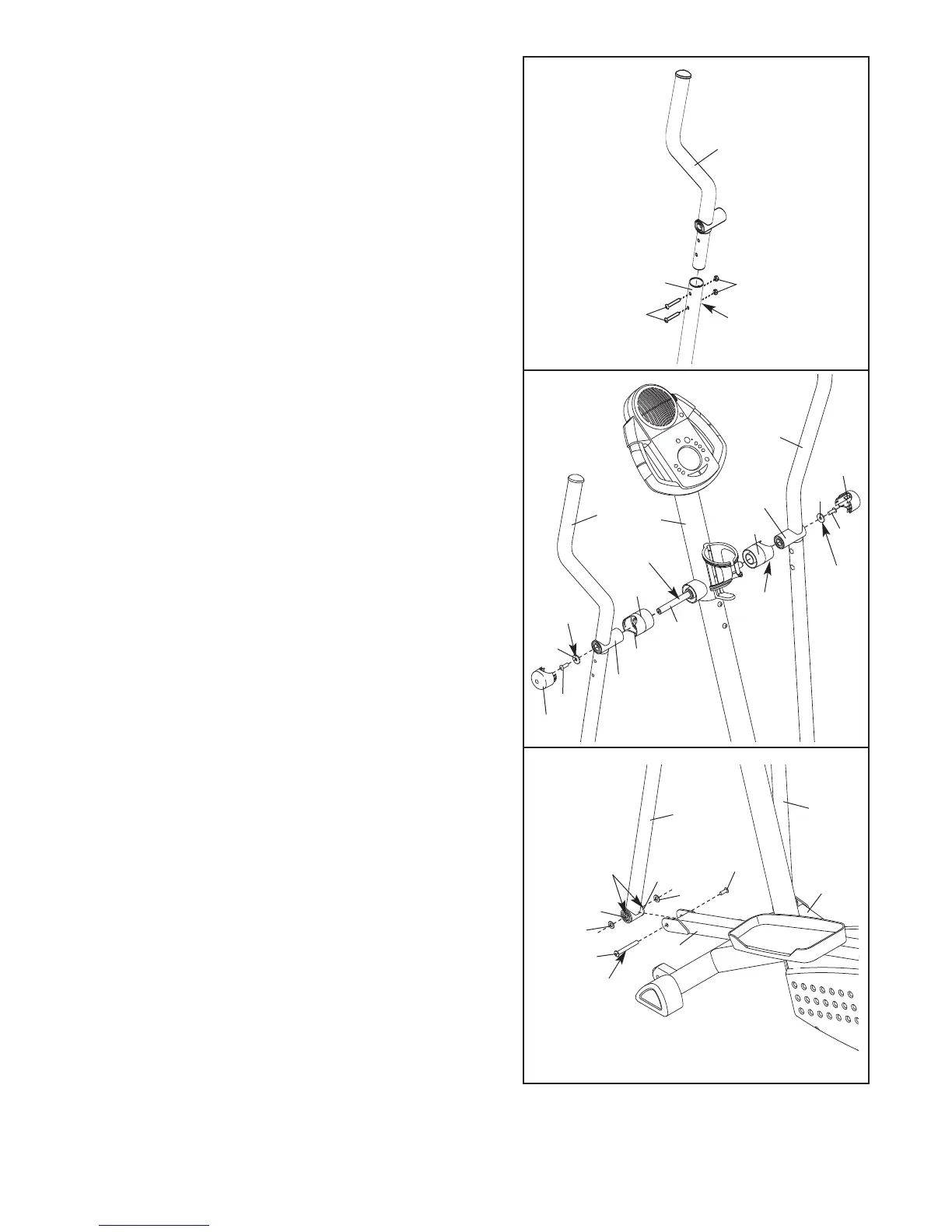

10. Identifique la Baranda Izquierda (9), el cual está marcado
con una calcomanía. Inserte la Baranda Izquierda dentro
d
e uno de las Patas de la Baranda (79); a
segúrese que
la Pata de la Baranda esté volteado de tal manera
q
ue los orificios hexagonales estén en el lado indica-
do.
Conecte la Baranda Izquierda con dos Pernos Botón
de M8 x 45mm (50) y dos Contratuercas de Nylon de M8
(46). Asegúrese que las Contratuercas de Nylon
estén adentro de los orificios hexagonales. No aprie-
te completamente los Pernos Botón todavía.
Ensamble la Baranda Derecho (que no se muesta) y la
otra Baranda de Pierna (que no se muestra) de la
misma manera.
11. Aplique una cantidad generosa de la grasa incluida al
Eje de Pivote (81) y a las dos Arandelas de M8 (53). A
continuación, inserte el Eje de Pivote dentro del
Montante Vertical (2) y céntrelo. Vuelva a aplicar grasa
a ambos extremos del Eje de Pivote.
Deslice un Espaciador de la Baranda (25) sobre el
tubo corte en la Baranda Izquierda (9), y rote el
Espaciador de la Baranda de tal manera que la flecha
pequeña esté apuntando al piso. A continuación, desli-
ce la Baranda Izquierda sobre el extremo izquierdo del
Eje de Pivote (81). Con los dedos, apriete un Tornillo
con Nylon de M8 x 25mm (22) con una Arandela de
M8 (53) dentro del extremo del Eje de Pivote.
Entonces, presione las lengüetas en una Tapa de la
Baranda (23) dentro del Espaciador de la Baranda.
Ensamble la Baranda Derecha (10) de la misma mane-
ra. Entonces apriete ambos Tornillos con Nylon de M8
x 25mm (22) a la misma vez.
12. Aplique una cantidad pequeña de grasa al cañón de
un Juego de Pernos de M10 x 59mm (27) y a las
superficies de los Bujes de la Pata (28) en la Pata de
la Baranda (79) izquierda. A continuación, sostenga
una Arandela de M10 (98) en cada lado de la Pata de
al Baranda, y entonces inserte el extremo inferior de la
Pata de la Baranda y las
Arandelas dentro del soporte
en el Brazo del Pedal Izquierdo (14). Inserte el cañón
del Juego de Pernos por el Brazo del Pedal Izquierdo,
las Arandelas, y la Pata de la Baranda. Entonces,
apriete el Tornillo del Juego de Pernos dentro del
cañón.
No sobre apriete el Juego de Pernos; la Pata
de la Baranda debe poder pivotar libremente.
Conecte la Pata de la Baranda (79) derecha al Brazo
del Pedal Derecho (75) de la misma manera.
Vea el Paso 3. Apriete los dos Tornillos Botón de
M10 x 83mm (63). V
ea el paso 4. Apriete los dos
Pernos Botón de M8 x 70mm (67). Vea el paso 10.
Apriete los Pernos Botón de M8 x 45mm (50) en las
Patas de la Baranda (79).
46
1
0
9
50
Orificio
Hexagonal
79
