5
MONTAGE
Für die Montage braucht man zwei Personen. Legen Sie alle Teile des Ellipsentrainers auf einer dafür freige-
m
achten Fläche aus und entfernen Sie alle Verpackungsmaterialien. Werfen Sie diese jedoch erst weg, wenn
die Montage komplett fertiggestellt ist. Zur Montage braucht man einen Kreuzschraubenzieher
, eine verstellbare Schraubenschlüssel , und einen Gummihammer zu den
beigelegten Inbussschlüsseln.

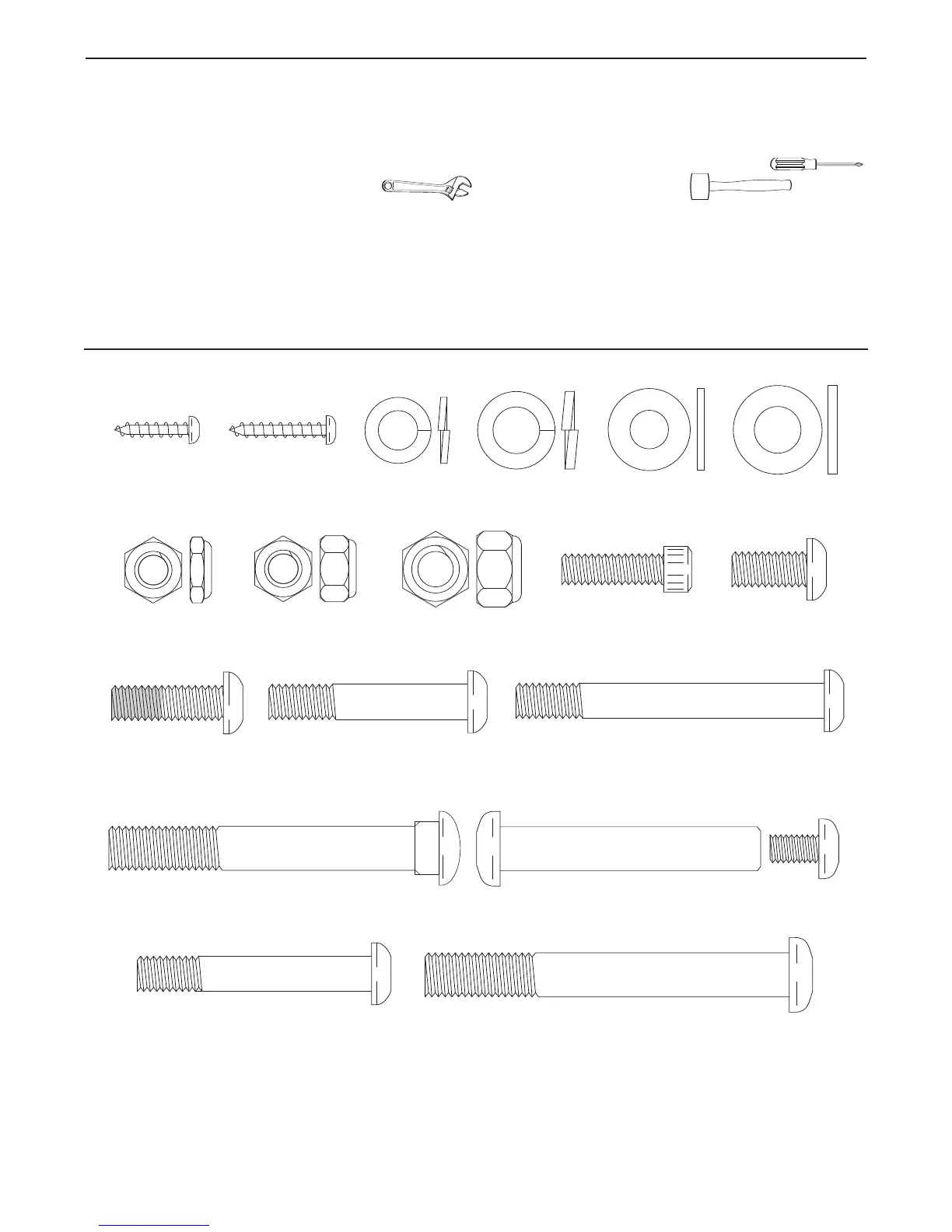

Dieses Diagramm hilft Ihnen bei der Identifizierung der kleinen Montageteile. Die Zahl in Klammer, die unter jedem
Teil zu finden ist, ist die Bestell-Nr. des Teiles, welches Sie in der TEILELISTE auf Seiten 24 und 25 finden. Die
zweite Zahl bezieht sich auf die Menge der Teile, die zum Montieren nötig sind.
Anmerkung: Einige kleine Teile
wurden möglicherweise zur Erleichterung des Transportes schon angebracht. Sollten Sie ein Teil nicht fin-
den, überprüfen Sie bitte, ob es nicht schon angebracht worden ist.
M10 x 75mm Schraube mit
Vierkantansatz (34)–2
M10 x 83mm Linsenschraube (63)–2
M8 x 70mm Linsenschraube (67)–2
M8 x 45mm
Linsenschraube (50)–4
M10 Mutter mit
Nylon-Klemmteil
(29)–2
M8 Mutter mit
Nylon-Klemmteil
(46)–6
M8 x 16mm
Linsenschraube
(91)–4
M8 x 25mm Schraube
mit Nylon-Klemmteil
(22)–2
M10 x 59mm Schraubensatz (27)–2
M10 gespaltene
Scheibe (94)–2
M8 gespaltene
Scheibe (83)–6
M4 x 16mm
Schraube (66)–4
M4 x 22mm
Schraube (76)–2
M8 Scheibe
(53)–2
M10 Scheibe
(98)–4
Radnabenabdeckung-
Schraube (82)–4
M8 x 53mm
Linsenschraube (84)–4
M8 Kontermutter
(104)–4
