7
6.
Während eine andere Person den Computer (5) fest-
hält, verbinden Sie den Kabelbaum des Computers
mit dem oberen Kabelbaum (86). Stecken Sie das
restliche Ende des Kabelbaums in den Pfosten (2).
Befestigen Sie den Computer mit vier M4 x 16mm
Schrauben (66) an der Pfosten. Achten Sie darauf,
dass Sie die Drähte nicht einklemmen.
5
86
66
2
Kabelbaum
6
5. Der Computer (5) braucht vier 1,5V D-Batterien; alkali-
sche Batterien sind empfohlen. Entfernen Sie die
gezeigte Schraube von der Batterienschublade und
ziehen Sie die Batterienschublade heraus. Legen Sie
vier Batterien in die Batterienschublade ein;
achten
Sie dabei darauf, dass die Batterien nach den im
Computer angegebenen Zeichnungen ausgerichtet
sind. Schließen Sie die Batterienschublade und befes-
tigen Sie sie wieder mit der Schraube.
5
5
Batterien
Schraube
Batterien-
schublade
4
2
46
67
15
83
83
95
86
76
72
Sechseckige
Löcher

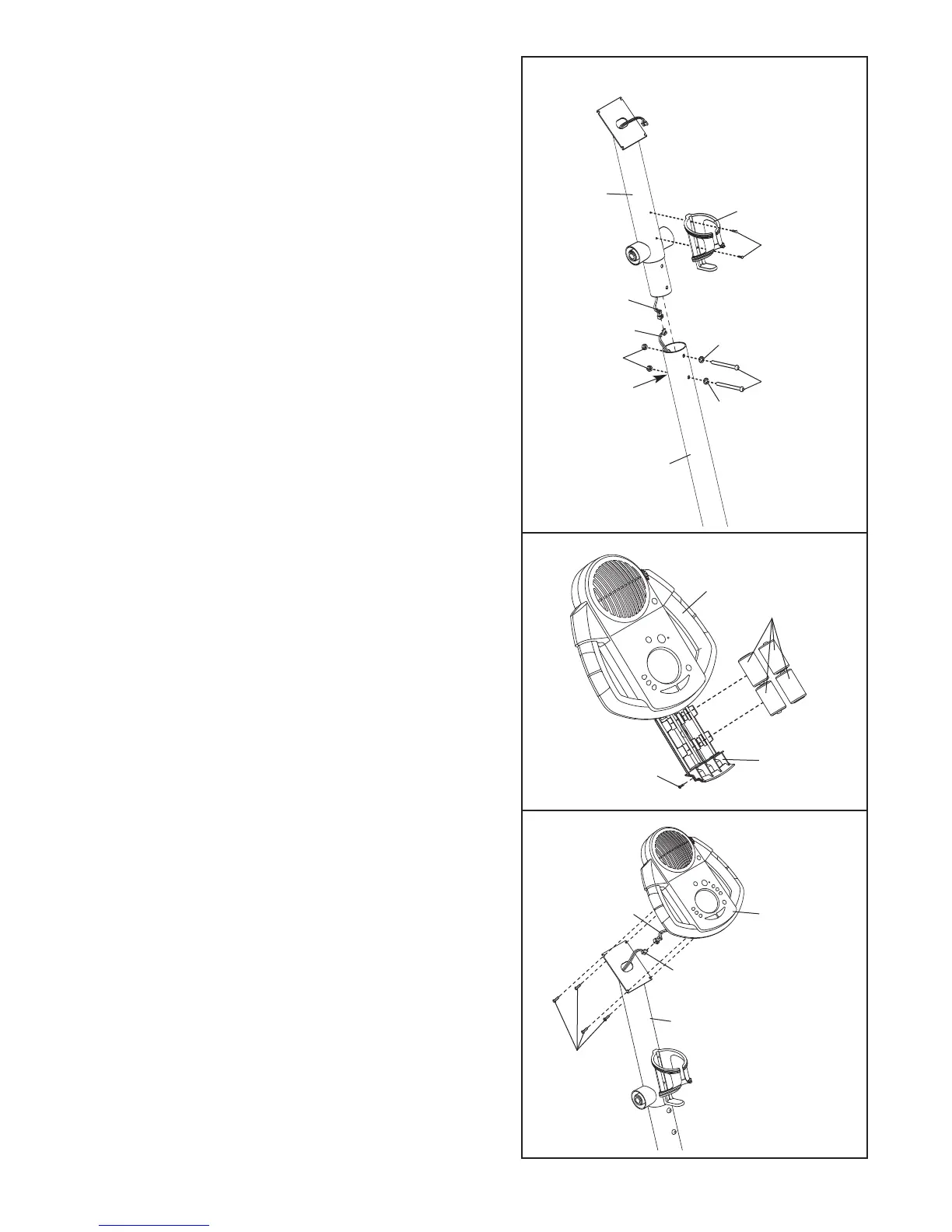

4. Während eine andere Person den Pfosten (2) in der
gezeigten Position festhält, verbinden Sie den oberen
K
abelbaum (86) mit der Kabelbaumverlängerung (95).
F
ühren Sie den Pfosten (2) dann in den Mast (15) ein;
der Pfosten muss dabei wie gezeigt ausgerichtet
sein. Befestigen Sie den Pfosten mit zwei M8 x 70mm
Linsenschrauben (67), zwei M8 gespaltenen Scheiben
(83) und zwei M8 Muttern mit Nylon-Klemmteil (46).
Achten Sie darauf, dass die Kabelbäume (86, 95)
während dieses Montageschritts nicht einge-
klemmt oder beschädigt werden. Ziehen Sie die
Linsenschrauben noch nicht fest.
Montieren Sie den Wasserflaschenhalter (72) mit zwei
M4 x 22mm Schrauben (76) an den Pfosten (2).
Achten Sie darauf,
dass die Drahthalter
w
ährend dieser
Stufe nicht einge-
k
lemmt oder
beschädigt werden.
Achten Sie darauf,
dass die Drahthalter
während dieser
Stufe nicht einge-
klemmt oder
beschädigt werden.
