MONTAGGIO
Per il montaggio è richiesta la presenza di due persone. Mettere tutte le parti dell’attrezzo ellittico in una
z
ona libera e rimuovere il materiale d’imballaggio. Non gettare il materiale d’imballaggio fino a quando il montag-
gio sarà completato. Per il montaggio sono necessari gli attrezzi in dotazione: una chiave esagonale e un
cacciavite a stella , una chiave regolabile e un maglio in gomma .

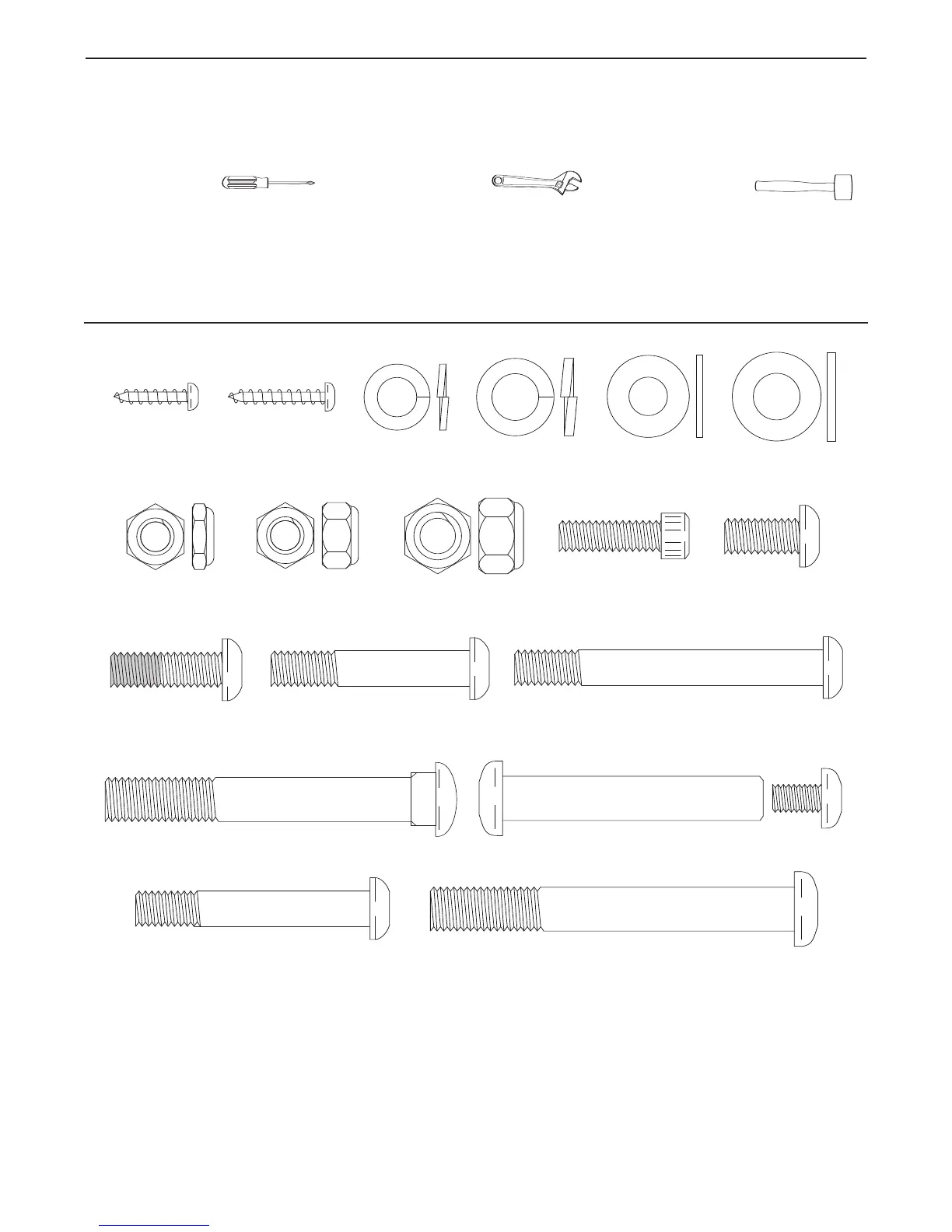

Questa tabella viene fornita per aiutare ad identificare le piccole parti usate per il montaggio. Il numero tra
parentesi sotto ciascuna parte fa riferimento al numero del diagramma della stessa, dalla LISTA DEI PEZZI alle
pagine 24 e 25. Il secondo numero è attribuito alla quantità della parte necessaria per il montaggio. Nota:
Alcune parti potrebbero essere già state montante per ragioni di trasporto. Se dovessero mancare dei
pezzi verificare che non siano già stati montati.
Bullone Trasporto da M10
x 75mm (34)–2
Vite a Testa Bombata da M10 x 83mm (63)–2
Bullone a Testa Bombata da M8 x 70mm (67)–2
Bullone a Testa Bombata
da M8 x 45mm (50)–4
Dado Autobloccante
da M10 (29)–2
Dado Autobloccante
da M8 (46)–6
Vite a Testa Bombata
da M8 x 16mm (91)–4
Vite con Nailon da
M8 x 25mm (22)–2
Set Bulloni da M10 x 59mm (27)–2
Rondella Grower
da M10 (94)–2
Rondella Grower
da M8 (83)–6
Vite da M4 x
16mm (66)–4
Vite da M4 x
22mm (76)–2
Rondella da M8
(53)–2
Rondella da
M10 (98)–4
Vite Copri Mozzo
(82)–4
Vite a Testa Bombata
da M8 x 53mm (84)–4
Controdado da
M8 (104)–4
