ProForm 650 Elliptical Manuale D'Istruzioni

7
6.

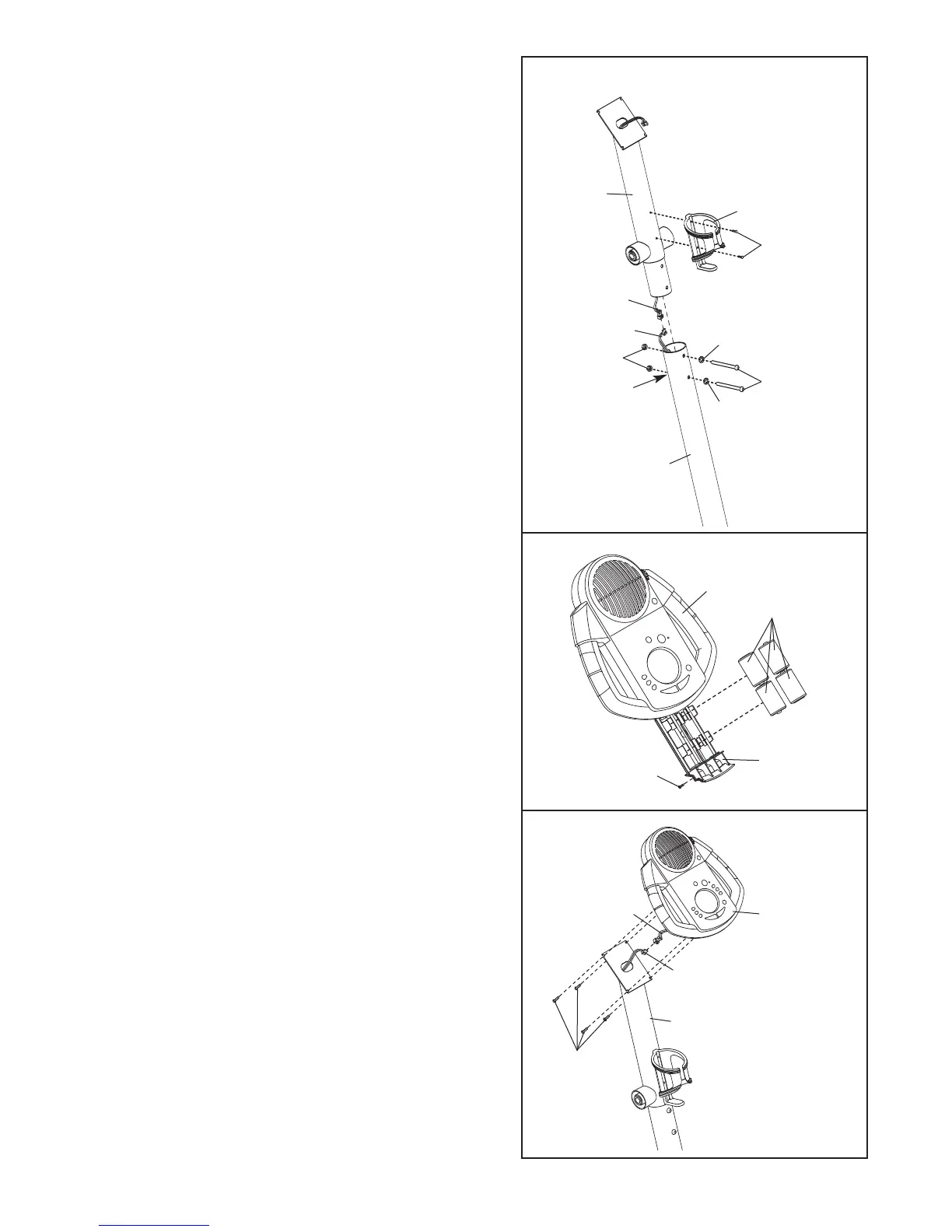

Mentre un’altra persona regge la Consolle (5) vicino al
Montante (2), collegare il filo bardato della Consolle al
Filo Bardato Superiore (86). Inserire il filo bardato che
avanza nel Montante. Attaccare la Consolle al
Manubrio con quattro Viti da M4 x 16mm (66).
Fare
attenzione a evitare di pizzicare i fili.
5
86
66
2
Filo
Bardato
6
5. La Consolle (5) richiede quattro pile da 1,5V « D »;
sono raccomandate pile alcaline. Rimuovere la vite dal
cassetto pile, e tirare il cassetto pile per aprirlo.
Inserire le quattro pile nel cassetto pile;
assicurarsi
che le pile siano posizionate come mostrato dai
segni all’interno del cassetto pile. Chiudere il cas-
setto pile e avvitare nuovamente la vite.
5
5
Pile
Vite
Cassetto
Pile
4
2
46
67
15
83
83
95
86
76
72
Fori
Esagonali
4. Mentre un’altra persona regge il Montante (2) nella
posizione mostrata, fissare il Filo Bardato Superiore
(
86) al Filo Bardato d’Estensione (95).
S
uccessivamente inserire il Montante (2) nell’Albero
(15); verificare che il Montante sia posizionato
come indicato nella figura. Fissare il Montante con
due Bulloni a Testa Bombata da M8 x 70mm (67), due
Rondelle Grower da M8 (83) e due Dadi Autobloccanti
da M8 (46). Verificare che i Fili Bardati (86, 95) non
rimangano impigliati e non si danneggino durante
questa operazione. Attendere prima di serrare i
Bulloni a Testa Bombata.
Fissare il Porta Bottiglia (72) al Montante (2) con due
Viti da M4 x 22mm (76).
Assicurarsi che i
fili bardati non
v
engano schiac-
ciati e danneggiati
d
urante questa
fase.
Assicurarsi che i
fili bardati non
vengano schiac-
ciati e danneggiati
durante questa
fase.
