9
13. Assicurarsi che tutte le parti siano appropriatamente avvitate prima di utilizzare l’attrezzo ellittico.
Nota: A montaggio completo, potrebbero rimanere alcune parti inutilizzabili. Proteggere il pavimento sotto
l’attrezzo ellittico con un tappeto.
12
14
27
98
79
79
75
28
28
98
27
Lubrificare
Lubrificare
Lubrificare
Lubrifi-
care
Lubrifi-
care
Tubo
Freccia
11
81
25
9
2
23
22
53
10
Tubo
25
Freccia
23
53
22

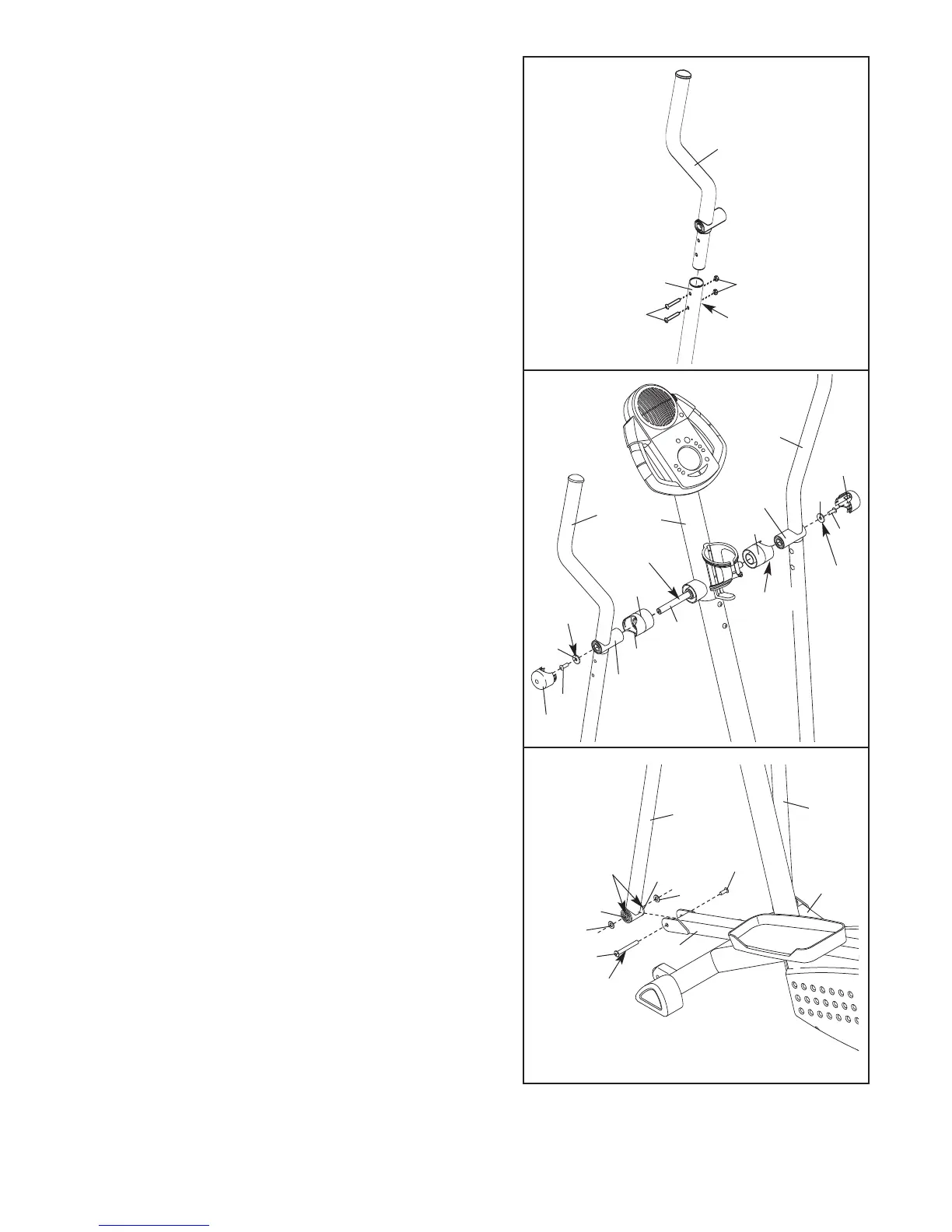

10. Identificare il Manubrio Sinistro (9), che è segnato con
un autoadesivo. Inserire il Manubrio Sinistro in una
d
elle Gambe Manubrio (79); a
ssicurarsi che la
Gamba Manubrio sia girata in modo che i fori esa-
g
onali siano sul lato indicato.
F
issare il Manubrio
Sinistro con due Bulloni a Testa Bombata da M8 x
45mm (50) e due Dadi Autobloccanti da M8 (46).
Assicurarsi che i Dadi Autobloccanti siano dentro i
fori esagonali. Attendere prima di stringere comple-
tamente i Bulloni a Testa Bombata.
Attaccare il Manubrio Destro (non raffigurato) e l’altra
Gamba Manubrio (non raffigurato) nello stesso modo.
11. Lubrificare abbondantemente l’Asse del Perno (81) e le
due Rondelle da M8 (53). Successivamente inserire
l’Asse del Perno nel Montante (2) e centrarlo.
Lubrificare nuovamente entrambe le estremità
dell’Asse del Perno.
Far scorrere lo Spaziatore Manubrio (25) sul tubo corto
sul Manubrio Sinistro (9) e ruotare lo Spaziatore
Manubrio in modo tale che la freccia piccola sia rivolta
verso il pavimento. Successivamente far scorrere il
Manubrio Sinistro sull’estremità sinistra dell’Asse Perno
(81). Serrare la Vite con Nailon da M8 x 25mm (22) con
una Rondella da M8 (53) nell’estremità dell’Asse Perno.
Premere in seguito le linguette presenti sul Cappuccio
Manubrio (23) nello Spaziatore Montante.
Montare il Manubrio Destro (10) nello stesso modo.
Successivamente e nello stesso modo serrare entram-
be le Viti con Nailon da M8 x 25mm (22).
12. Lubrificare leggermente il gambo di un Set di Bulloni da
M10 x 59mm (27) e le superfici delle Boccole Gamba
(28) nella Gamba Manubrio (79) sinistro. Successiva-
mente reggere una Rondella da M10 (98) su ogni lato
della Gamba Manubrio e poi inserire l’estremità inferio-
re della Gamba Manubrio e le Rondelle nella staffa del
Braccio Pedale Sinistro (14). Inserire il gambo del Set
Bullone nel Braccio Pedale Sinistro, le Rondelle e la
Gamba Manubrio. Successivamente serrare la vite del
Set Bullone nel gambo.
Non serrare eccessivamente
il Set Bullone; la Gamba Manubrio sinistro deve
poter ruotare liberamente.
Fissare la Gamba Manubrio destro (79) al Braccio
Pedale Destro (75) nello stesso modo.
Si veda fase 3. Serrare due Viti a Testa Bombata da
M10 x 83mm (63). Si veda fase 4. Serrare due
Bulloni a Testa Bombata da M8 x 70mm (67). Si
veda fase 10. Serrare i Bulloni a Testa Bombata da
M8 x 45mm (50) nelle Gambe Manubrio (79).
46
1
0
9
50
Fori
Esagonali
79
