24

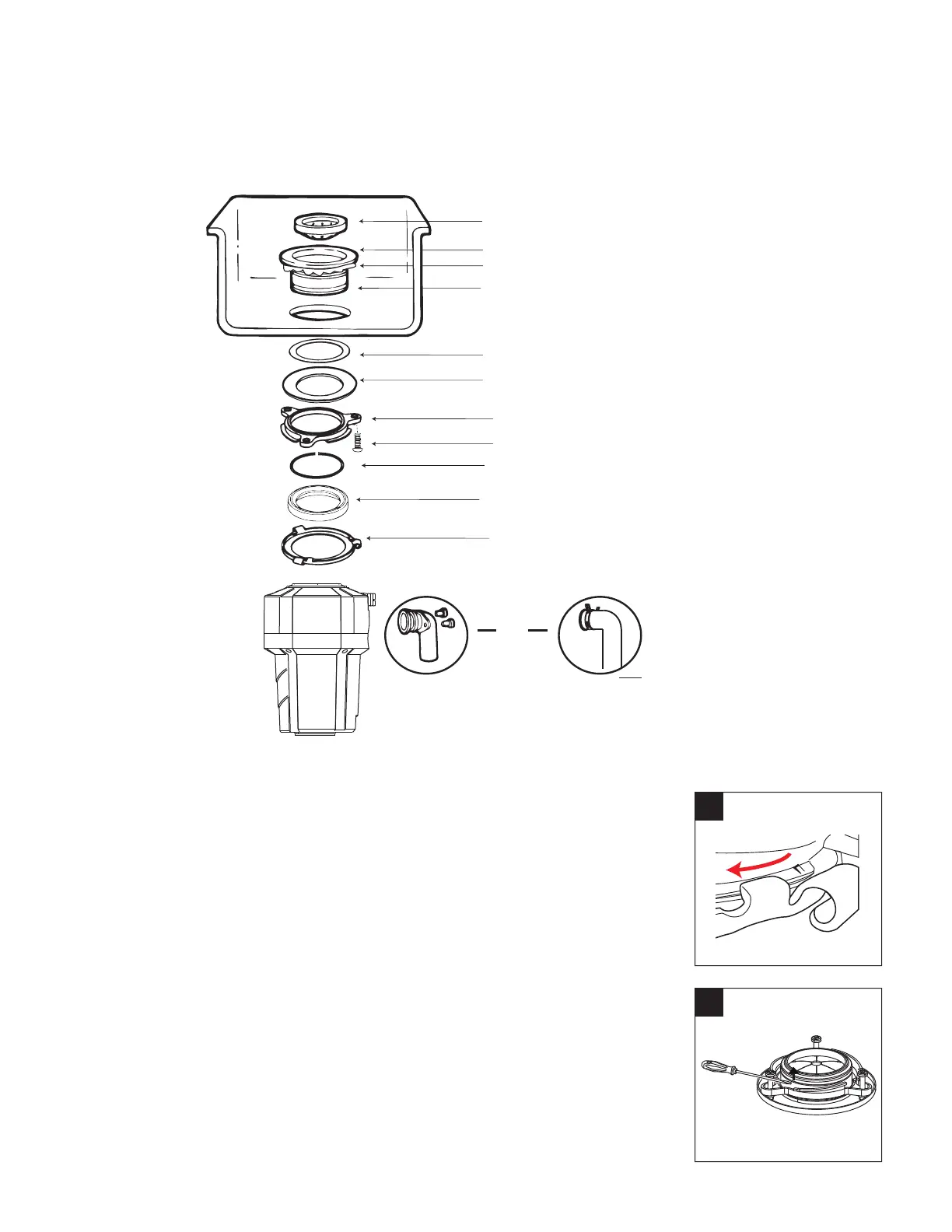

Removable Splash Guard
Sink Flange
Plumber’s Putty (not included)
Fregadero
Upper Mount Ring
Mounting Screw
Retainer Ring
Cushion Ring
Lower Mount Ring
Empaquetadura de goma
Fiber Gasket
Support Flange
Brida del codo y juego
de tornillos (2)
Codo
Anillo de la abrazadera de resorte
Codo
Groove
O
SOLO LOS
MODELOS PSD-70,
PSD-90 Y PSD-125
1. El anillo del cojín y el anillo de montaje inferior deben estar unidos
al triturador durante la instalación. Desmonte las demás partes
del conjunto de montaje girando el anillo de montaje inferior (J
en la página 3) en el sentido de las agujas del reloj hasta que las
lengüetas del anillo de montaje inferior se deslicen desde la rampa
del anillo de montaje superior (2A). Esto le permite tirar de la brida
del fregadero hacia arriba y sacarla del resto del conjunto del
montaje inferior. Observe el orden de estas piezas, ya que están
dispuestas en el orden requerido. Desatornille los 3 tornillos de
montaje hasta que el anillo de montaje superior pueda colocarse en
la parte superior de la brida de soporte. Retire el anillo de retención
con un destornillador de punta plana (2B).
A1
A2
2A
2B
NOTA: anillo de asiento incluido entre el anillo de montaje superior y el anillo de montaje inferior.
* La pieza no se desengancha durante la instalación del triturador de desechos.
A
B
F
E
J
D
C
I
G
H
Masilla de fontanero (no incluido)
