Project Source PSD-30 - Conexión del Codo de Descarga

27
CONEXIÓN DEL CODO DE DESCARGA
Sifón P
PARA LOS MODELOS PSD-30, PSD-50, PSD-90-SL y
PSD-100-SL (A. y B.)

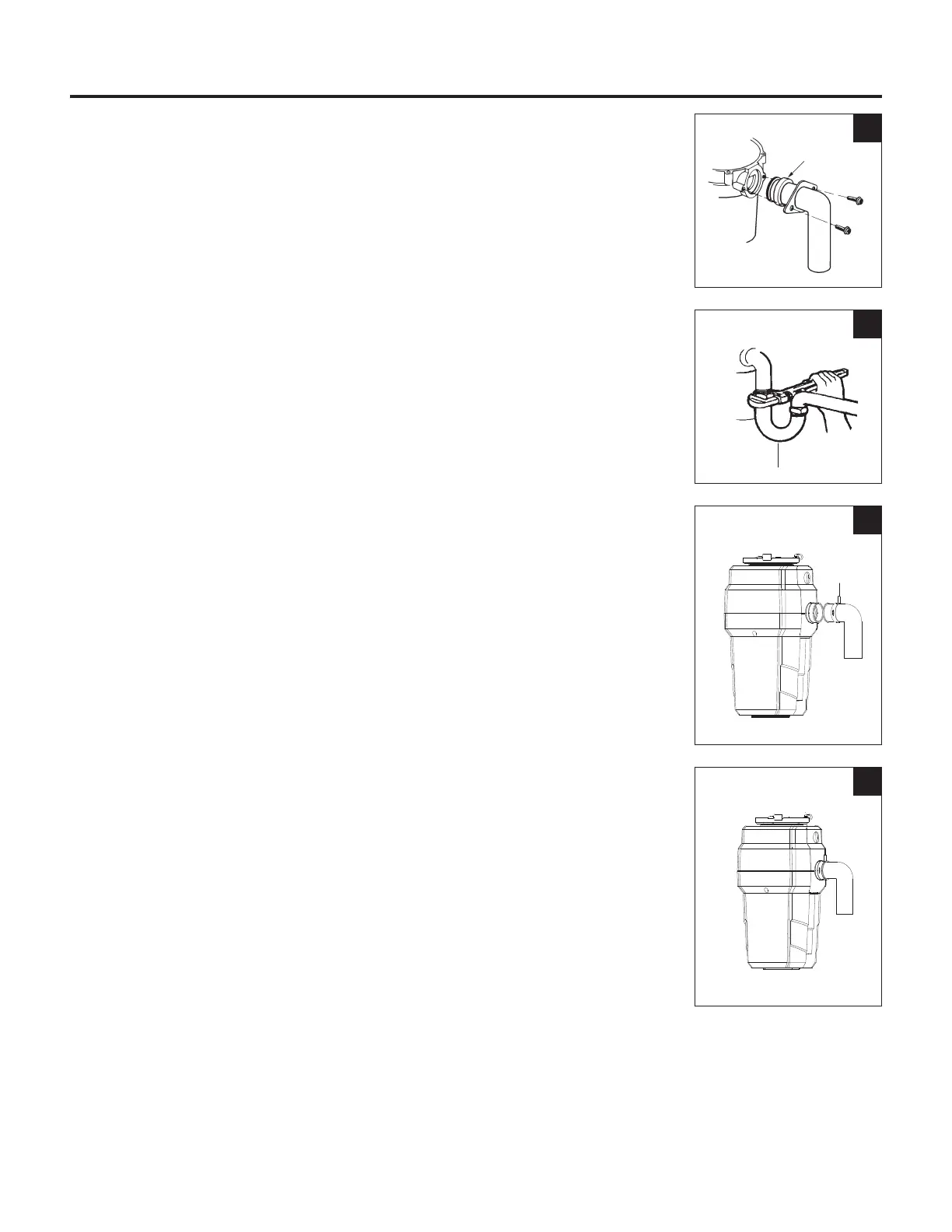

1. Conecte el codo de residuos al triturador deslizando la brida contra
la junta de caucho del codo y apriete los tornillos del triturador
(véase 3A). Luego conecte la parte inferior del codo apretando la
tuerca deslizante (véase 3B). Si se utiliza un tubo recto, debe tener
un borde similar al del codo. Retire la junta del codo e instálela en
el tubo recto con el extremo plano de la junta orientado hacia la
apertura de descarga del triturador.
2. Si se conecta a un lavavajillas, vaya a la sección 6B. Si no es
así, asegúrese de que todas las conexiones de plomería estén
apretadas y de conformidad con todos los códigos y reglamentos
de plomería. Haga correr el agua y verifique si hay fugas.
3A
3B
3C
3D
PARA LOS MODELOS PSD-70, PSD-90 y PSD-125 (C. y D.)
3. Presione las alas de la abrazadera de resorte para retirarla del
manguito de caucho. Pase la abrazadera de resorte sobre el
lado liso del codo y deslícela hacia el lado con saliente del codo
(véase 3C). Inserte el codo de residuos en el manguito de caucho,
de manera que el saliente del codo se ajuste a la hendidura que
se encuentra en el interior del manguito de caucho. Posicione
la abrazadera de resorte sobre el manguito de caucho y fíjela
(véase 3D). Si se utiliza un tubo recto, utilice uno con un borde que
coincida con el borde del codo suministrado con la trituradora.
4. Si se conecta a un lavavajillas, vaya a la sección 6B. Si no es
así, asegúrese de que todas las conexiones de plomería estén
apretadas y de conformidad con todos los códigos y reglamentos
de plomería. Haga correr el agua y verifique si hay fugas.
Empaquetadura
de goma
Anillo de la
abrazadera
de resorte
