Project Source PSD-30 - Instalación del Conjunto de Montaje

23
LEA CUIDADOSA Y COMPLETAMENTE LAS INSTRUCCIONES ANTES DE EMPEZAR
NOTA: dado que el conjunto de montaje se ensambla correctamente en la fábrica, por favor,
preste mucha atención al orden de las piezas del sistema de montaje.
E
GF
I KJ
H
Accesorio incluido solo con los
modelos PSD-90 y PSD-125
(véase la página 10 para
la instalación)
ANILLO DE MONTAJE
INFERIOR*
TRITURADOR
ENTRADA DEL
LAVAVAJILLAS
ANILLO DE ASIENTO
SOLAPA DE
MONTAJE

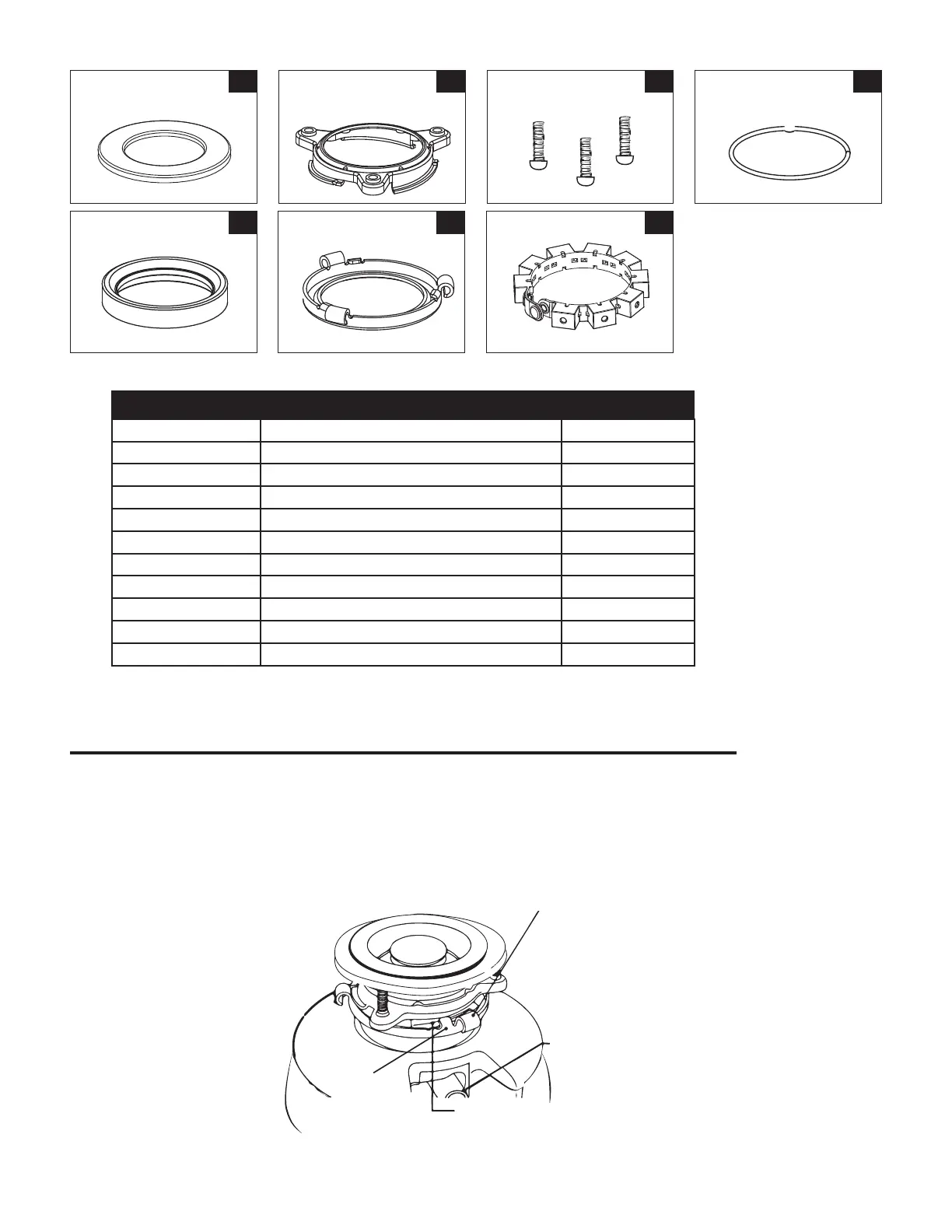

INSTALACIÓN DEL CONJUNTO DE MONTAJE
A Tapón 1
B Protector de salpicaduras extraíble 1
C Brida del fregadero 1
D Empaquetadura de fibra 1
E Brida de apoyo 1
F Anillo de montaje superior 1
G Tornillos de montaje 1
H Anillo de retención 1
I Anillo de asiento 1
J Anillo de montaje inferior 1
K Silver Guard 1
PIEZA DESCRIPCIÓN CANTIDAD
