SMARTbAT
3.17 COLLEGAMENTO
1. Collegare l’uscita DMX OUT dell’unità principale con l’ingresso DMX IN della prima unità secondaria
servendosi di un cavo XLR a 3 poli.
2. Collegare l’uscita DMX OUT della prima unità secondaria con l’ingresso DMX IN della seconda unità
secondaria ecc.
3.18 MODALITÀ DMX
• Per poter entrare nella modalità DMX, premere il tasto MENU no a quando sul display non appare
[CH4], [CH6] o [CH10], quindi premere ENTER per confermare.
• Utilizzare i tasti UP/DOWN per impostare l’indirizzo DMX desiderato [d001 - d512]. Tenere premuto per lo
scorrimento veloce.
• Premere ENTER per confermare
Le tabelle a pagina 19 indicano le modalità di funzionamento e i relativi valori DMX. Come interfaccia
DMX, l’unità possiede dei contatti XLR a 3 poli.
3.19 INDIRIZZAMENTO DMX
Per poter comandare lo SMARTBAT con un’unità di comando luce, occorre impostare l’indirizzo di start
DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per coman-
dare la funzione del primo canale DMX, si deve impostare sul SMARTBAT l’indirizzo di start 33. Le altre
funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. A pagina seguente un
esempio con indirizzo 33 di start:
. . . . . . . . . . . .

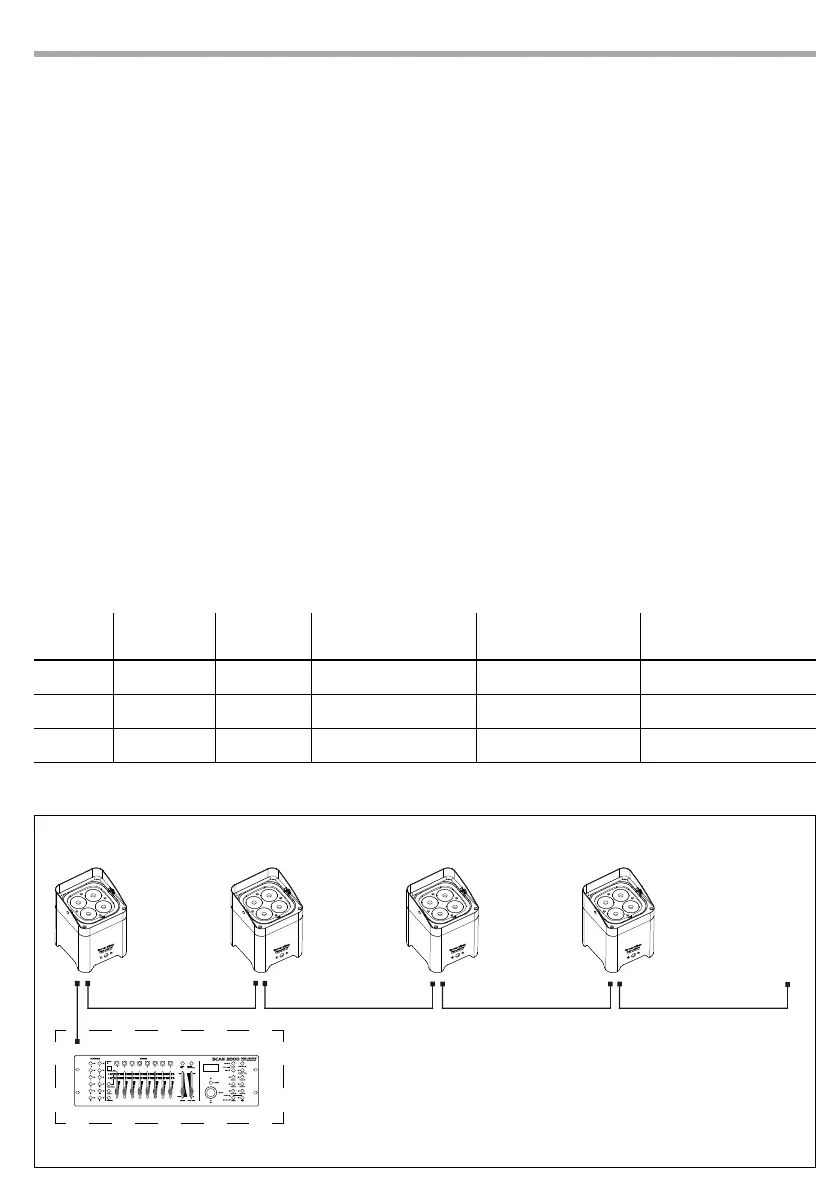

DMX512 Controller
Esempio di congurazione a 6 canali DMX
Fig.10
DMX Address: 33 DMX Address: 51DMX Address: 39 DMX Address: 45
Numero
canali DMX
Indirizzo di
start (esempio)
Indirizzo DMX
occupati
Prossimo indirizzo di start
possibile per unità n°1
Prossimo indirizzo di start
possibile per unità n°2
Prossimo indirizzo di start
possibile per unità n°3
4 33 33-36 37 41 45
6 33 33-38 39 45 51
10 33 33-42 43 53 63
