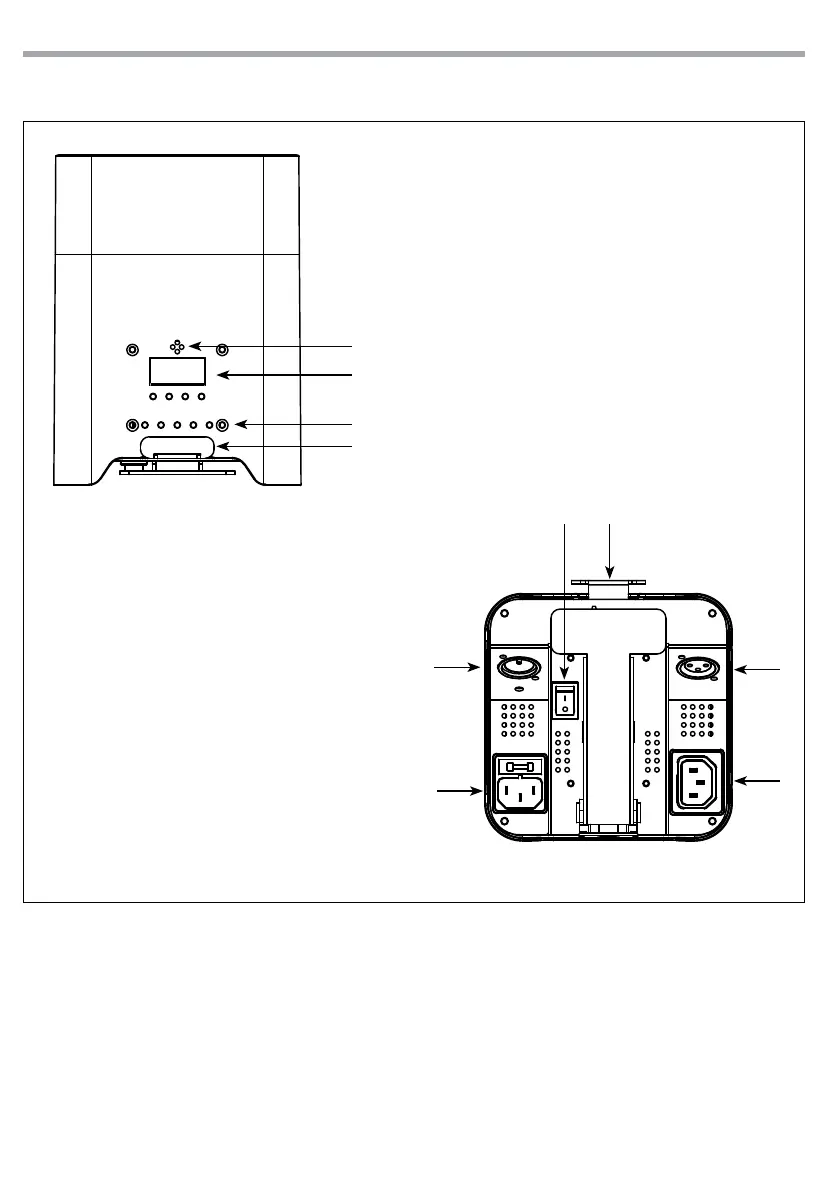

Fig.4
Fig.3
Pannello Inferiore
Pannello Laterale
SMARTbAT
8
1. MICROFONO per il comando tramite musica.
2. PANNELLO DI CONTROLLO con display e 4
pulsanti per accesso e gestione delle diverse
funzioni.
3. LED DI CONTROLLO CARICA BATTERIA.
4. Piede estraibile per inclinazione tilt (no a 20°).
5. Interruttore ON/OFF.
6. DMX IN (XLR a 3 poli):
1 = massa, 2 = DMX -, 3 = DMX +.
7. POWER IN spina da pannello VDE per
il collegamento ad una presa di rete
2
4
4
1
3
6
9
8
7
5
(110-240V~/50-60Hz) tramite il cavo di rete
in dotazione. Accanto alla spina si trova il
portafusibile. Sostituire un fusibile difettoso
solo con uno dello stesso tipo.
8. DMX OUT (XLR a 3 poli):
1= massa, 2 = DMX -, 3 = DMX +.
9. POWER OUT output alimentazione per
connessioni di più unità in serie.
1.3 ELEMENTI DI COMANDO E COLLEGAMENTI
