Монтаж электрооборудования
10. Отпустите и вывинтите предохранительный
винт панели управления котла (рис. 2, поз.
a).
11. Приложите и с помощью упомянутого
предохранительного винта прикрепите
плату управления 3-ходового механического
клапана (рис. 2, поз. b) к главной плате
управления котла.
12. Возьмите из комплекта кабель с разъёмами
(рис. 1, поз. 5) и подключите больший
разъём к управляющему электродвигателю
3-ходового клапана (рис. 1, поз. 6).
13. Возьмите из комплекта защитный кожух
(рис. 1, поз. 10) и через его прямоугольный
вырез проденьте кабель, ведущий от
электродвигателя 3-ходового клапана
(рис. 3).
14. Круглый вырез наденьте на управляющую
часть электродвигателя 3-ходового
клапана (см. рис. 3).
15. Собранную таким образом деталь
установите на латунную часть 3-ходового
клапана и зафиксируйте её хомутом из
комплекта (рис. 1, поз. 7).
16. Другую сторону кабеля с меньшим
разъёмом проведите через один из
свободных проходов снизу котла (нужно
подобрать проходной изолятор) и
подключите его к установленной панели
управления 3-ходового механического
клапана (рис. 2, поз. c).
17. Возьмите из комплекта кабельный жгут (рис. 1, поз. 2) и в соответствии с приведённой на
следующей странице схемой соедините термостат водонагревателя (рис. 1, поз. 9),
установленную плату управления 3-ходового клапана и соединительную клеммную плату
котла.
18. Установите передний кожух котла на место.
19. В термостат водонагревателя вложите ограничительное кольцо (рис. 1, поз. 8) и закрепите
его самонарезающим винтом (рис. 4).
20. Затем вставьте капиллярную трубку термостата во внутреннюю гильзу водонагревателя и
задвиньте её до самого установленного ограничительного кольца.

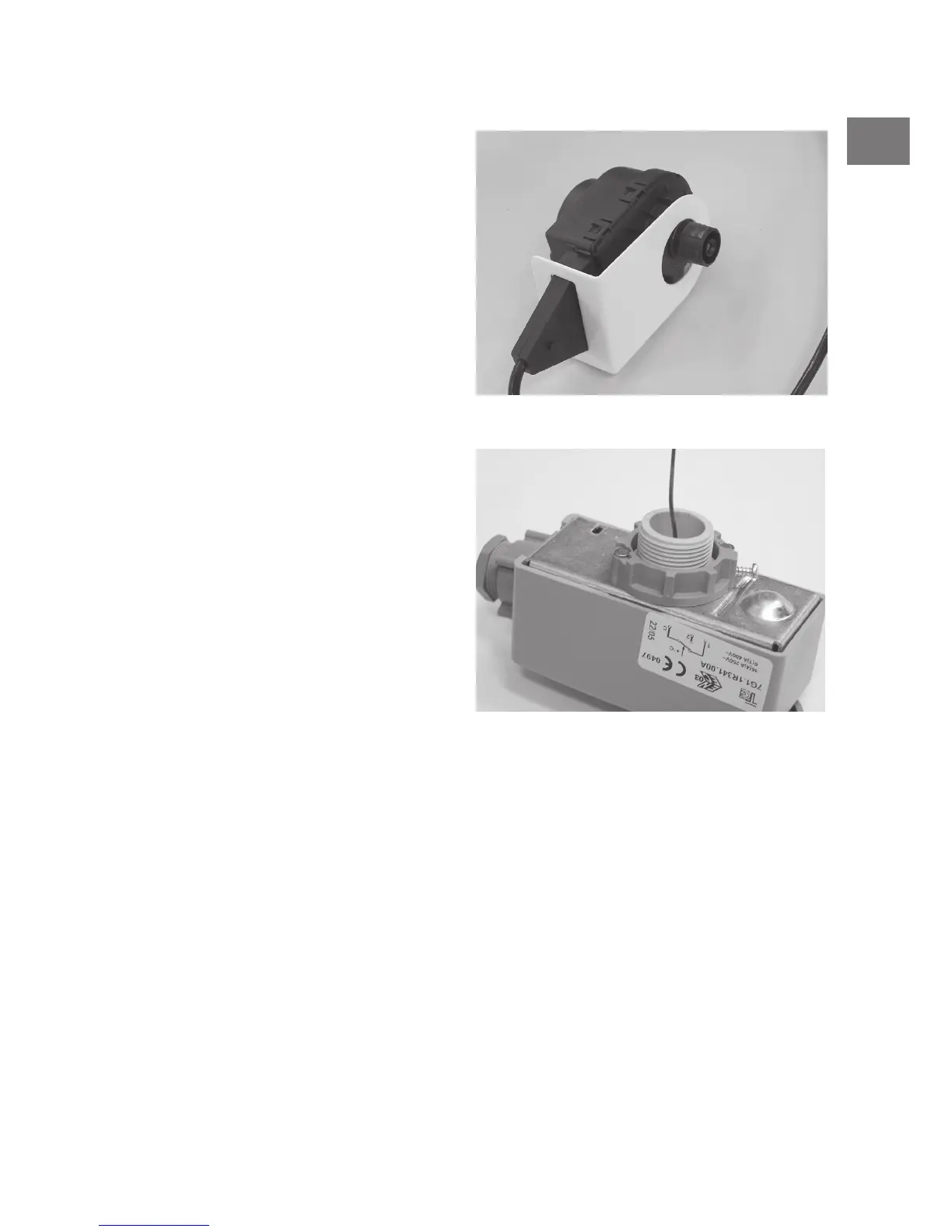

рис. 3
рис. 4
