16
RU
Кабель электродвигателя 3-ходового клапана
Кабели
Печатная плата
Часть клеммной
платы котла
Для правильной работы котла необходимо, чтобы
клемма PrL на печатной плате была подключена к той
клемме Pr (1 или 2), которая постоянно находится
под напряжением, независимо от состояния
комнатного термостата!
Термостат для водонагревателя,
тип TG 7G1.1R431

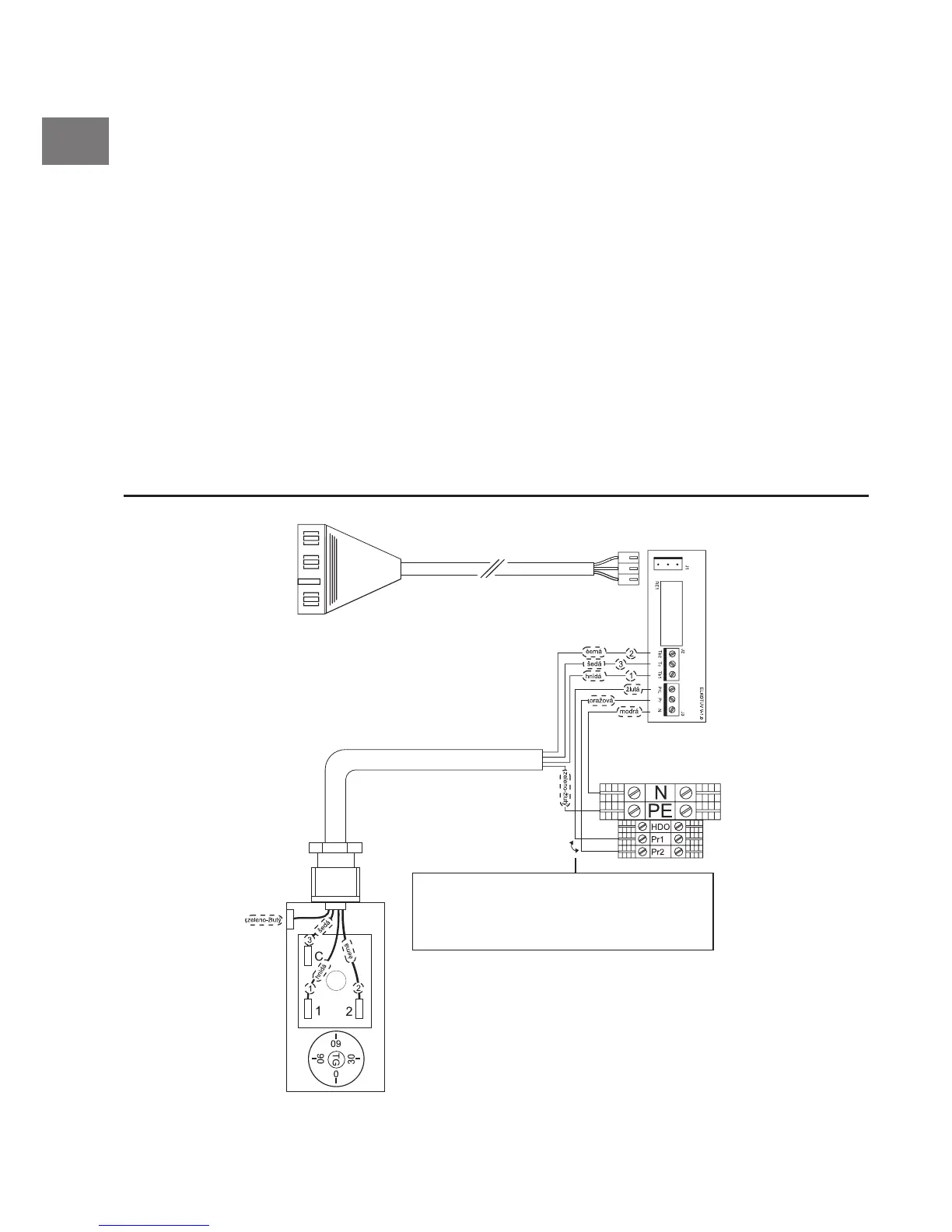

Электрическая схема соединения проводов
Ввод котла и водонагревателя в эксплуатацию
• Откройте запорные вентили отапливающей воды (на котле и водонагревателе).
• С помощью контура наполнения котла доведите давления отапливающей воды до рекомен-
дованного значения (1,2 - 1,6 бар).
• Откройте запорные вентили горячей воды на водонагревателе, а затем откройте краны
горячей воды. Когда вода из крана начнёт вытекать непрерывной струёй, закройте этот
кран.
• Включите котёл и на рабочем термостате установите максимальную температуру (85°C).
Предупреждение: С понижением температуры отапливающей воды существенно увеличи-
вается время нагрева воды в водонагревателе.
• На рабочем термостате водонагревателя всегда устанавливайте температуру приблизи-
тельно на 10°C ниже требуемого значения.
• Проверьте правильность работы всей системы (котёл, водонагреватель и все соединения).
