Instalace části elektro
10. Uvolněte a vytočte jistící šroub ovládací
desky kotle (obr. 2, poz. a).
11. Přiložte a připevněte pomocí zmiňova-
ného jistícího šroubu ovládací desku
3cestného motorického ventilu (obr. 2,
poz. b) k hlavní řídící desce kotle.
12. Vyjměte ze soupravy kabel s konektory
(obr. 1, poz. 5) a větší konektor nastrčte
do ovládacího motoru 3cestného ventilu
(obr. 1, poz. 6).
13. Vyjměte ze soupravy jistící plech (obr. 1,
poz. 10) a jeho obdélníkovým výřezem
prostrčte kabel z motoru 3cestného
ventilu (obr. 3).
14. Kruhový výřez nastrčte na ovládací část
motoru 3cestného ventilu (viz obr. 3).
15. Takto sestavený kus nasaďte na mosaz-
nou část 3cestného ventilu a zajistěte jej
sponou, která je součástí soupravy (obr.
1, poz. 7).
16. Druhou stranu kabelu s menším konek-
torem provlékněte některým z volných
průchodů zespodu kotle (je třeba vy-
jmout průchodku) a připojte jej do nově
instalované ovládací desky 3cestného
motorického ventilu (obr. 2, poz. c).
17. Vyjměte ze soupravy kabelový svazek
(obr. 1, poz. 2) a dle schématu na následující stránce proveďte propojení mezi termo-
statem zásobníku (obr. 1, poz. 9), nově instalovanou řídící deskou 3cestného ventilu a
připojovací svorkovnicí kotle.
18. Instalujte zpět přední kryt kotle.
19. Do termostatu zásobníku vložte vymezovací kroužek (obr. 1, poz. 8) a zajistěte jej
samořezným šroubem (obr. 4).
20. Následně vložte kapiláru termostatu do jímky zásobníku a zasuňte ji až po instalovaný
vymezovací kroužek.

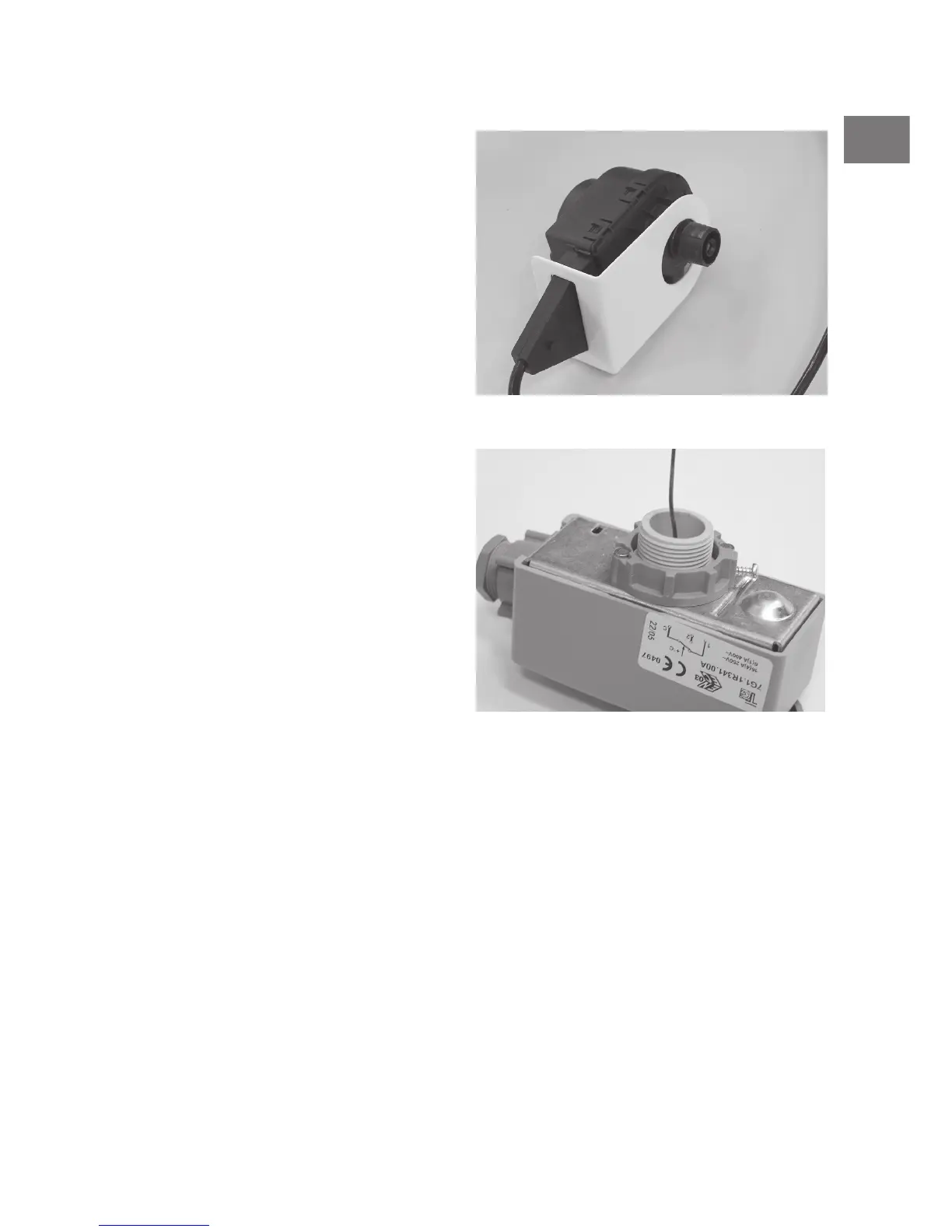

obr. 3
obr. 4
