PAGE 34
323 REV.051117

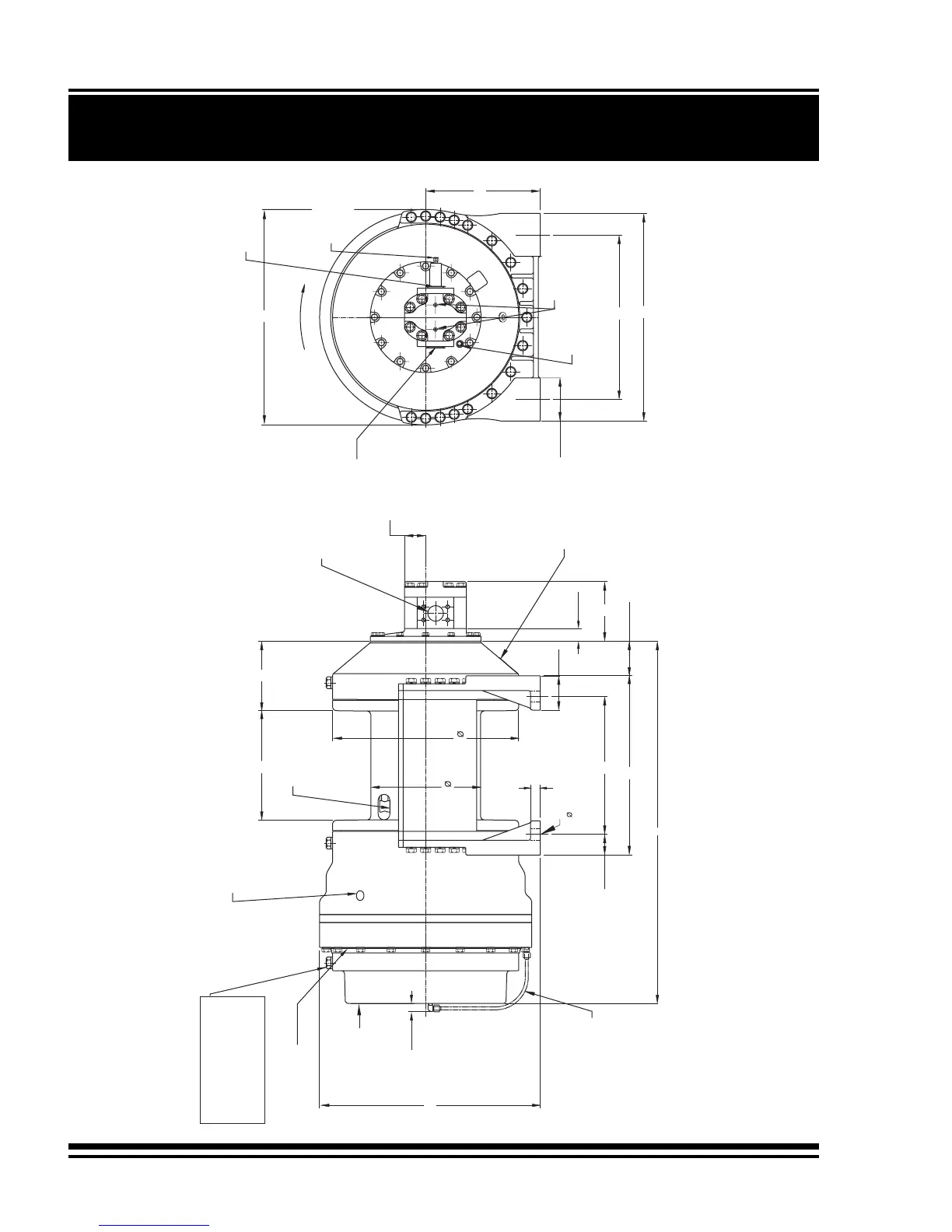

INSTALLATION DRAWING
I1077-1-B
FOR SAFETY: A minimum of 5 wraps of wire rope must be maintained at all times!
Standard cable anchor is suitable for 3/4" to 1
1/4" diameter wire rope.
TUBING ASSEMBLY - USED FOR
CONTROLLED FREEFALL ONLY
[27]
1.1
FREE FALL CIRCULATION
RETURN PORT 1-11.1/2 NPT
EITHER SIDE
F
D
L
J
[112]
4.4
NOTE:
LIFTING HOLES 7/8-9UNC
ARE FOR LIFTING
SUB-ASSEMBLIES ONLY!
DO NOT USE TO LIFT
COMPLETE WINCH ASSEMBLY
FREEFALL CLUTCH RELEASE
PORT 1/4-18NPT
FREE FALL
CIRCULATION
SUPPLY PORT
3/4-14NPT
[140]
5 1/2
[111]
4 3/8
[41]
1.6
M
B
A
H
[67]
2.6
G
C
I
STANDARD
GEAR MOTOR
SAE 4-BOLT FLANGE
SEE MOTOR CHART
FOR PORT SIZE
BRAKE
CIRCULATION
RETURN PORT
1-11.5 NPT
R
S
P
HOISTING
3/4-14NPT PORT
GAUGE PORTS
1/4-18 NPT
OPTIONAL
EXTERNAL BRAKE
RELEASE PORT
1/8-27 NPT
PRESSURIZE FOR
COUNTER-CLOCKWISE
ROTATION
PRESSURIZE FOR
CLOCKWISE
ROTATION
BRAKE CIRCULATION SUPPLY
PORT 3/8-18 NPT (EXTERNAL
CIRCULATION MODELS ONLY)
4 MOUNTING HOLES
1-7/16 [36.5]
USE 1.3/8 MOUNTING BOLTS
GRADE 5 OR BETTER
[32]
1.3
