BETRIEBSANLEITUNG FÜR DAS WÄRMEBILDGERÄT KRYPTON XG50

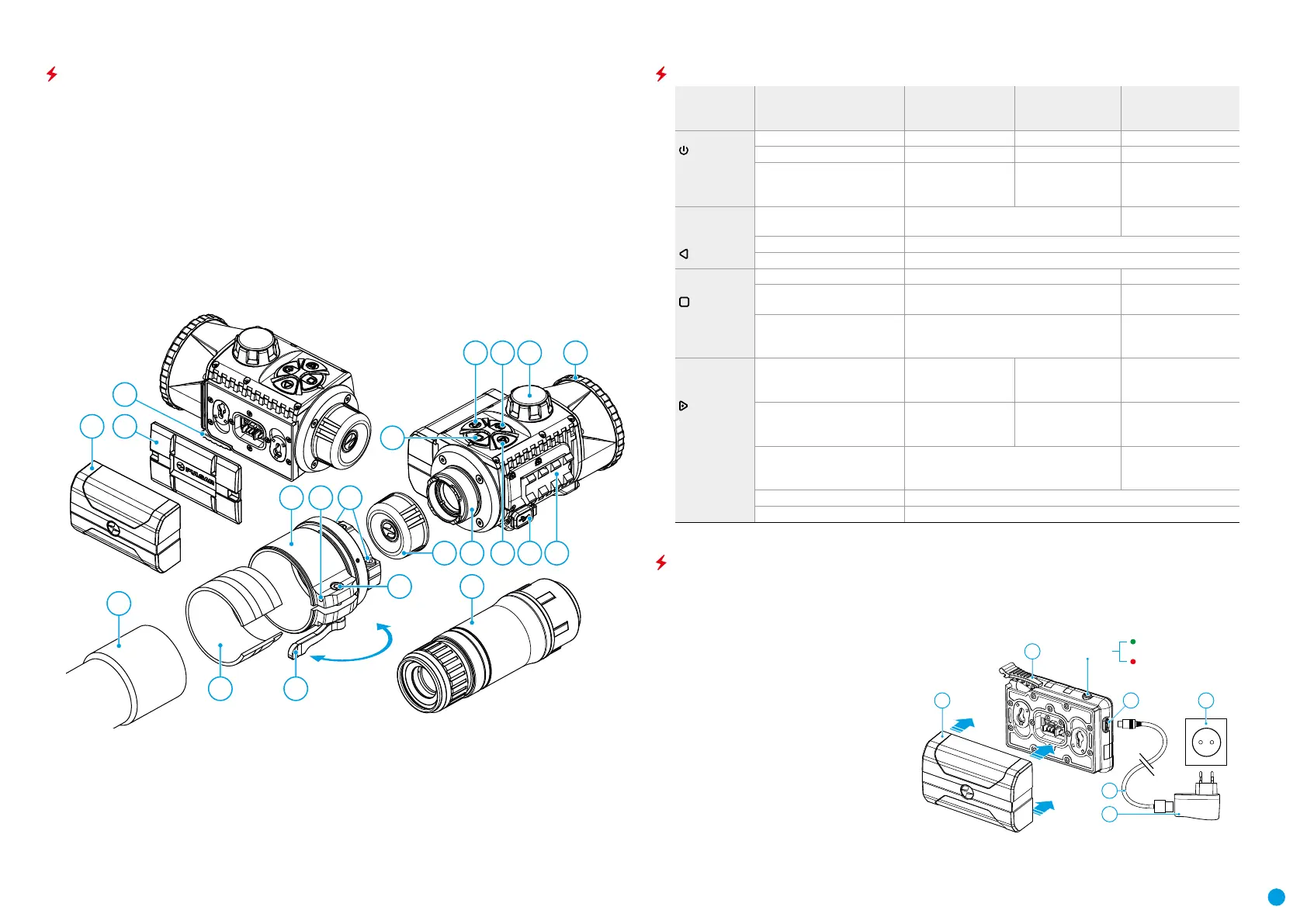

GERÄTEKOMPONENTEN UND BEDIENUNGSELEMENTE
1. Objektivschutzdeckel
2. Okulardeckel
3. Batteriefachdeckel
4. Hebel für Batteriexierung
5. Akkumulatorenbatterie
6. Taste RIGHT/REC
7. Taste MENU
8. Taste MODE
9. Taste ON/KALIBRIERUNG
10. Fokussiergriff des Objektivs
11. USB-Anschluss
12. Schiene Weaver
13. Objektiv des optischen Gerätes
14. Einsatzring
15. Adapter
16. Schrauben
17. Halteschraube
18. Schraube
19. Adapterhebel
20. Halterung
21. Monokular Pulsar 5x30 B Monocular
Open
Close
5
18
2 20 6 11 12
21
4
3
13
14 19
7
1715
10 1
16
8 9
FUNKTIONEN DER TASTEN
Bedi-
enungsele-
ment
Bedingung / Betriebsmodus Ein kurzes Drücken Zweites kurzes
Drücken
Langes Drücken
ON (An) (9)
Gerät ausgeschaltet Gerät einschalten Gerätekalibrierung Gerät einschalten
Display ausgeschaltet Display einschalten Gerätekalibrierung Gerät ausschalten
Gerät eingeschaltet,
Schnellstartmenü,
Hauptmenü
Display ausschalten /
Gerät ausschalten
MODE/LEFT
(Modus/Links)
(8)
Gerät eingeschaltet Beobachtungsmodi Auswahl der
Farbpalette
Schnellstartmenü Wert verringern
Hauptmenü Navigation nach unten, gegen den Uhrzeigersinn
MENU
(MENÜ) (7)
Gerät eingeschaltet Schnellstartmenü aufrufen Hauptmenü aufrufen
Schnellstartmenü Navigation nach oben Schnellstartmenü
verlassen
Hauptmenü Wert bestätigen, Menüpunkte aufrufen Menüpunkte
verlassen, Hauptmenü
verlassen
REC/RIGHT
(Aufnahme/
Rechts) (6)
Gerät eingeschaltet,
Videomodus
Videoaufnahme
starten
Pause Zwischen Video-
und Fotomodus
umschalten
Gerät eingeschaltet,
Videomodus, Aufnahme
gestartet
Pause Videoaufnahme
fortsetzen
Videoaufnahme
stoppen
Gerät eingeschaltet,
Fotomodus
Foto aufnehmen Zwischen Video-
und Fotomodus
umschalten
Schnellstartmenü Wert erhöhen
Hauptmenü Navigation nach oben, im Uhrzeigersinn
BETRIEB DER AKKUMULATORENBATTERIE
Das Wärmebildgerät KRYPTON XG50 wird mit einem wiederauadbaren Lithium-Ionen Akku Batterie Pack IPS7
geliefert, mit dem Sie das Gerät bis zu 8 Stunden lang verwenden können. Vor dem ersten Gebrauch soll der
Akku aufgeladen werden.
BATTERIELADUNG
•
Heben Sie den Hebel (4) am Ladegerät an.
•
Nehmen Sie den Schutzdeckel vom Akku ab.
•
Setzen Sie den Akku (5) bis zum Anschlag
ins Ladegerät ein, verriegeln Sie den
Akku, indem Sie den Hebel (4) nach unten
klappen.
Beim Installieren leuchtet die Anzeige am
Ladegerät grün und blinkt kurz in einem
bestimmten Intervall:

einmal, wenn die Akkuladung von 0% bis
50% beträgt;

zweimal, wenn die Batterieladung von 51
bis 75% beträgt;

dreimal, wenn die Batterieladung von 76 bis 100% beträgt.
22 25
4
5
24
23
LED Indicator
Green LED light stays on
continuously – battery is full
Blinking red LED light –
battery is empty
