ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ТЕПЛОВИЗОРА KRYPTON XG50

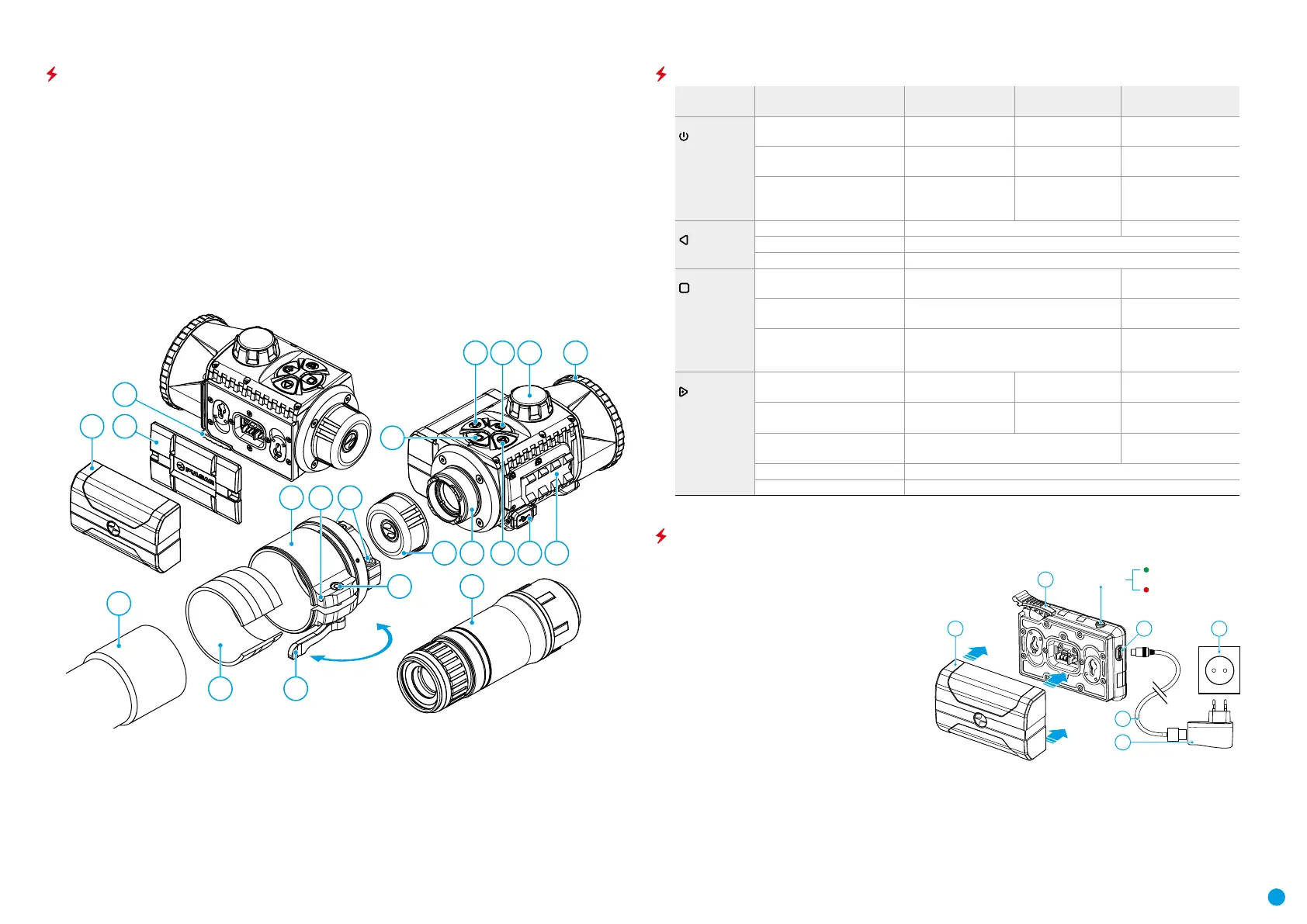

ЭЛЕМЕНТЫ ПРИБОРА И ОРГАНЫ УПРАВЛЕНИЯ
1. Крышка объектива
2. Крышка окуляра
3. Крышка батарейного отсека
4. Рычаг фиксации батареи
5. Аккумуляторная батарея
6. Кнопка RIGHT/REC
7. Кнопка MENU
8. Кнопка LEFT/MODE
9. Кнопка ON
10. Ручка фокусировки объектива
11. Разъём USB
12. Планка Weaver
13. Объектив оптического прибора
14. Вкладыш
15. Адаптер
16. Винты
17. Стопорный винт
18. Винт
19. Рычаг адаптера
20. Узел крепления
21. Монокуляр Pulsar 5x30 B
Open
Close
5
18
2 20 6 11 12
21
4
3
13
14 19
7
1715
10 1
16
8 9
РАБОТА КНОПОК
ON (9)
Прибор выключен Включение
прибора
Калибровка
прибора
Включение прибора
Дисплей выключен Включение дисплея Калибровка
прибора
Выключение
прибора
Прибор включен, быстрое
меню, основное меню
Выключение дисплея
/ Выключение
прибора
LEFT/MODE (8)
Прибор включен Режимы наблюдения Выбор палитры
Быстрое меню Уменьшение параметра
Основное меню Навигация вниз, против часовой стрелки
MENU (7)
Прибор включен Вход в быстрое меню Вход в основное
меню
Быстрое меню Навигация вверх Выход из быстрого
меню
Основное меню Подтверждение значения, вход в
пункты меню
Выход из пунктов
меню, из основного
меню
RIGHT/REC (6)
Прибор включен, видео
режим
Старт видео записи Пауза Переключение
режимов видео/фото
Прибор включен, видео
режим, запись включена
Пауза Продолжение
видео записи
Стоп видеозаписи
Прибор включен, фото
режим
Фотографирование Переключение
режимов видео/фото
Быстрое меню Увеличение параметра
Основное меню Навигация вверх, по часовой стрелке
ИСПОЛЬЗОВАНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ
Тепловизор KRYPTON XG50 поставляется с
перезаряжаемой литий-ионной батареей
Battery Pack IPS7, которая позволяет
использовать прибор на протяжении до
8 часов. Зарядите батарею перед первым
использованием.
•
Поднимите рычаг (4) зарядного устройства.
•
Снимите защитную крышку с аккумуляторной
батареи.
•
Установите аккумуляторную батарею (5) в
зарядное устройство до упора, зафиксируйте
батарею, опустив рычаг (4).
•
При установке на зарядном устройстве
загорится индикатор зеленого цвета и начнет
кратко мигать с определенным интервалом:
один раз, если заряд батареи составляет от 0 до 50%
два раза, если заряд батареи составляет от 51 до 75%
три раза, если заряд батареи составляет от 76 до 100%.
Если индикатор постоянно горит зеленым, значит, батарея полностью заряжена. Отключите зарядное
22 25
4
5
24
23
LED Indicator
Green LED light stays on
continuously – battery is full
Blinking red LED light –
battery is empty
