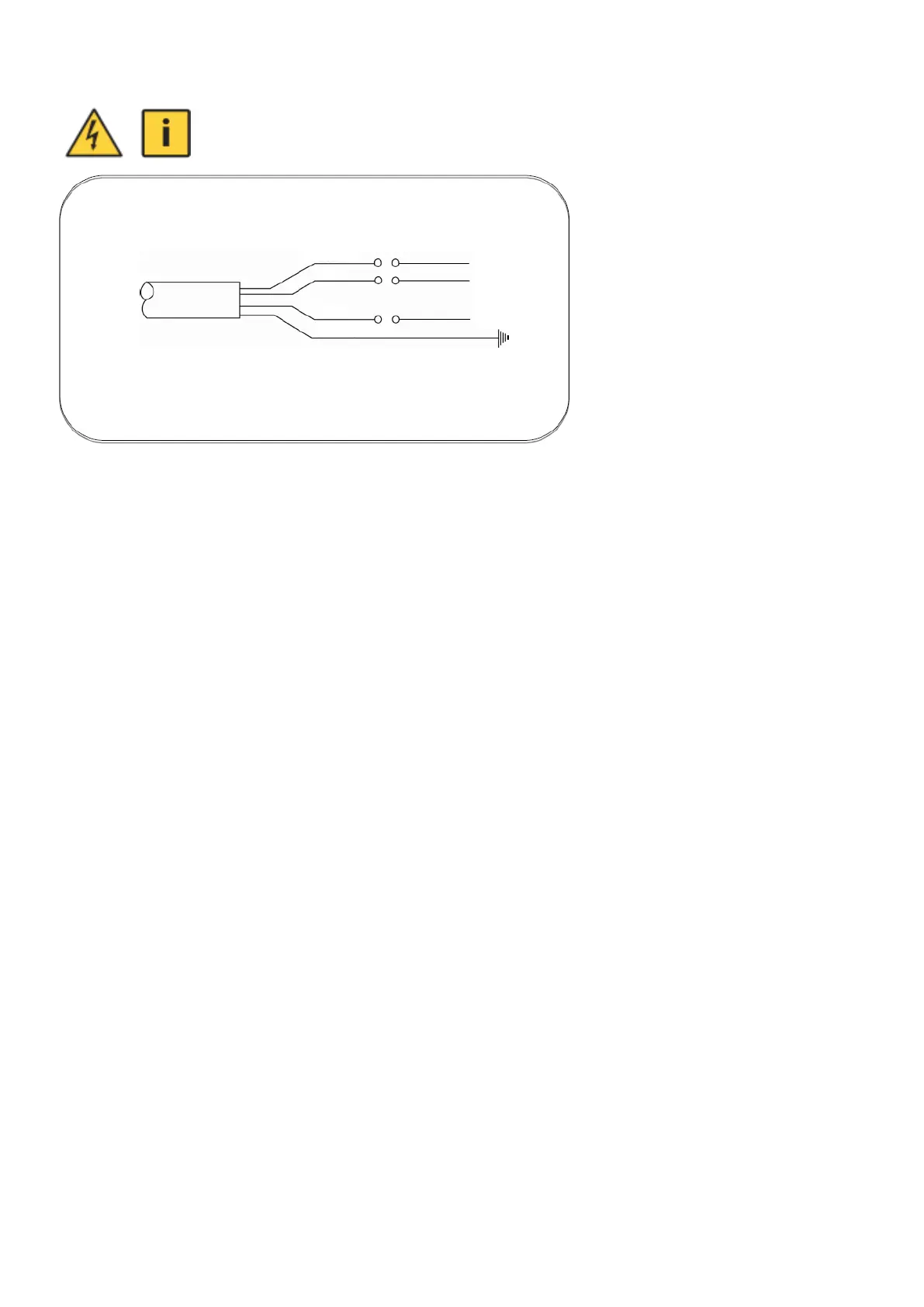

5.6 Schéma zapojenia
Zapojenie nesmie vykonávať osoba bez elektro kvalifikácia.
Farba kábla (fáza) L2 sa môže líšiť na základe čl. 13.2.4 ČSN EN 60204-1 ed.3:2019
6 Montáž čerpadla
6.1 Všeobecné
Pred vlastnou montážou a inštaláciou čerpacieho agregátu je potrebné:
1. V prípade, že čerpacie agregát bude inštalovaný do vrtu, znova skontrolovať vrt v celej dĺžke spúšťaním
kontrolného vojne, alebo rúry s priemerom 94 mm a dĺžkou 715 mm. Tento valec, alebo rúra musí prechádzať bez
odporu celým vrtom. Takto sa súčasne stanovuje hĺbka vrtu, prípadne výška hladiny vo vrte. Minimálny priemer vrtu
pre čerpacie agregát musí byť 100 mm.
2. Podľa hĺbky vrtu alebo studne a výšky minimálnej hladiny sa pripraví dĺžka potrubia, kábla a závesného lanka.
Potrubie je nutné vybrať dostatočne pevné, s pevnými spojmi - so zreteľom na hmotnosť potrubia čerpacieho
agregátu a vody. Odporúča sa použiť nové potrubie s dobre utiahnutými závitovými spojmi. V prípade použitia
plastového potrubia je nutné čerpadlo spúšťať a vyťahovať iba za pomoci závesného lanka. Závesné lanko
pripevníme k čerpadlu pomocou pripravených otvorov v hornej časti sacieho telesa.
3. Pre zavesenie agregátu aj s potrubím do kopané studne sa pripraví a zamuruje oceľové nosníky tak, aby bezpečne
uniesli zaťaženie. Odporúča sa umiestniť nosníky tak, aby neprekážali prístupu do studne. U vŕtaných studní je možné
oprieť montážny sponu priamo o horný okraj paženie, ktorý musí byť najmenej v takej hĺbke, v akej sa ukladá potrubie
odchádzajúci zo studne do zeme. V tomto prípade je výhodné rozšíriť vrt do tejto hĺbky väčším priemerom, ktorý je
potrebné vypažit veľkými skružami tak, ako u vŕtané studne. V prípade použitia plastového potrubia je nutné čerpadlo
spúšťať a vyťahovať iba za pomoci závesného lanka.
Medzi čerpadlom a poistným ventilom musia byť hladké potrubie so stálym prierezom bez uzatváracie armatúry!
V prípade použitia pre domácu vodáreň odporúčame inštaláciu spätnej klapky 1 ".
6.2 Zaliatie čerpadla
Je potrebné naliať vodu do výtlačného telesa. Zasunúť vhodný (plochý, štvorhranný) predmet do dutiny rotora
čerpadla a pretáčať asi 5x doľava, potom predmet odstrániť.
Pred zasunutím predmetu do dutiny rotora čerpadla je potrebné sa presvedčiť, že čerpadlo je odpojené od elektrickej
siete - nebezpečenstvo úrazu od ako vyrazil predmetu pri neočakávanom zapnutí čerpadla.
Po ručnom pretočenie pristúpime k inštalácii čerpadla na sieť pre zistenie správneho zmyslu otáčania čerpacieho
agregátu. Najvhodnejšie je ponoriť čerpadlo do nádoby podľa obrázka.
Pri nesprávnom zmysle otáčania z výtlačného hrdla čerpadla nevyteká voda a je nebezpečenstvo poškodenia
čerpadla.
Pri správnom zmysle otáčania (t.j. podľa šípky umiestnené na sacom telese, z vsuvky výtlaku vyteká voda.
Elektromotor sa odpojí od napájania a označí sa zapojenia fáz pre neskoršie pripojenie.
