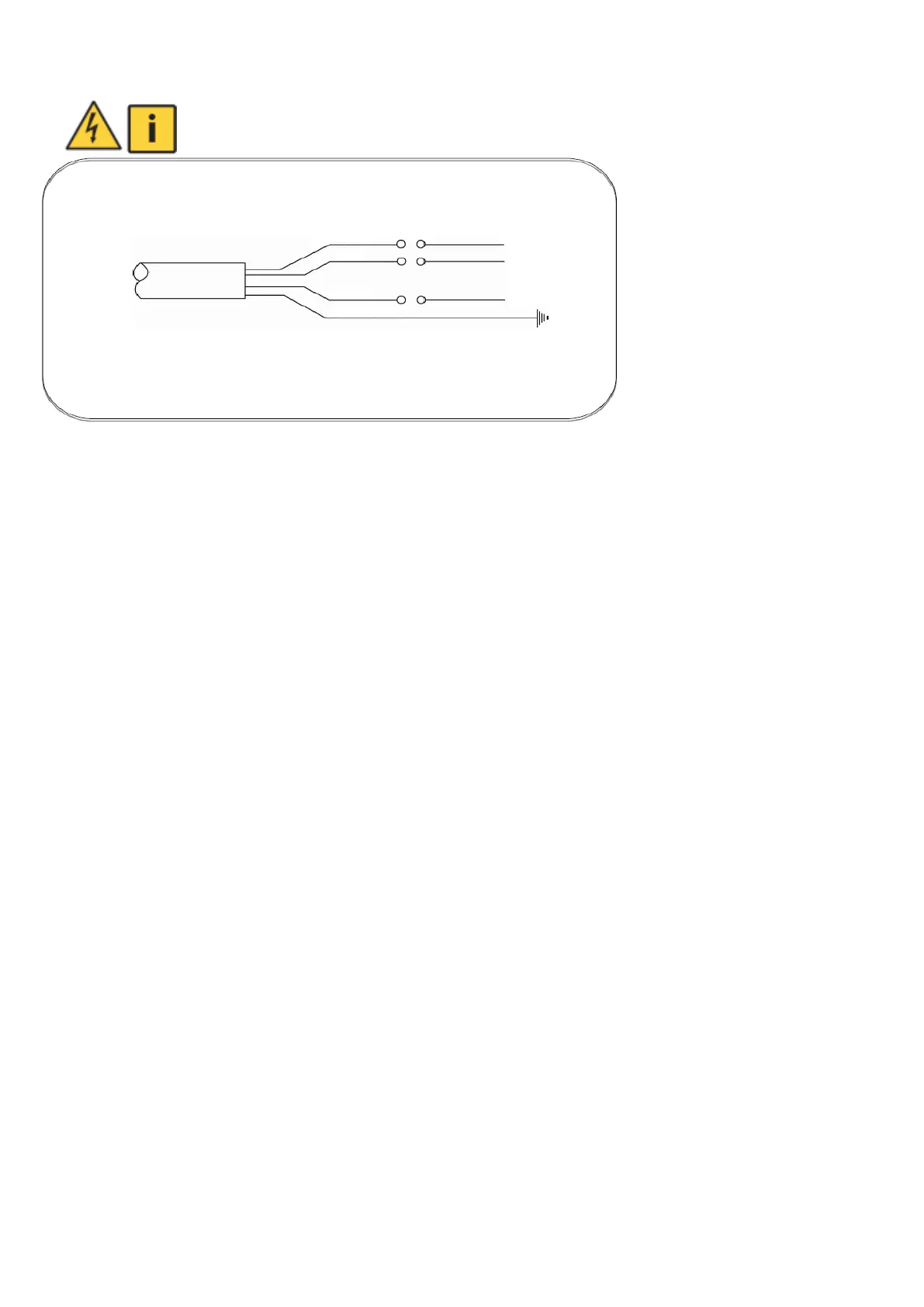

5.6 Schéma zapojení
Zapojení nesmí provádět osoba bez elektro kvalifikace.
Barva kabelu (fáze) L2 se může lišit na základě čl. 13.2.4 ČSN EN 60204-1 ed.3:2019
6 Montáž čerpadla
6.1 Obecné
Před vlastní montáží a instalací čerpacího agregátu je nutné:
1. V případě, že čerpací agregát bude instalovaný do vrtu, znovu zkontrolovat vrt v celé délce spouštěním kontrolního
válce, anebo roury s průměrem 94 mm a délce 715 mm. Tento válec, anebo roura musí procházet bez odporu celým
vrtem. Takto se současně stanoví hloubka vrtu, popřípadě výška hladiny ve vrtu. Minimální průměr vrtu pro čerpací
agregát musí být 100 mm.
2. Podle hloubky vrtu anebo studny a výšky minimální hladiny se připraví délka potrubí, kabelu a závěsného lanka.
Potrubí je nutno vybrat dostatečně pevné, s pevnými spoji – se zřetelem na hmotnost potrubí čerpacího agregátu a
vody. Doporučuje se použít nové potrubí s dobře utaženými závitovými spoji. V případě použití plastového potrubí je
nutné čerpadlo spouštět a vytahovat pouze za pomoci závěsného lanka. Závěsné lanko připevníme k čerpadlu
pomocí připravených otvorů v horní části sacího tělesa.
3. Pro zavěšení agregátu i s potrubím do kopané studny se připraví a zazdí ocelové nosníky tak, aby bezpečně unesly
zatížení. Doporučuje se umístit nosníky tak, aby nepřekážely přístupu do studny. U vrtaných studní je možné opřít
montážní sponu přímo o horní okraj pažení, který musí být nejméně v takové hloubce, v jaké se ukládá potrubí
odcházející ze studny do země. V tomto případě je výhodné rozšířit vrt do této hloubky větším průměrem, který je
potřebné vypažit velkými skružemi tak, jako u vrtané studny. V případě použití plastového potrubí je nutné čerpadlo
spouštět a vytahovat pouze za pomoci závěsného lanka.
Mezi čerpadlem a pojistným ventilem musí být hladké potrubí se stálým průřezem bez uzavírací armatury!
V případě použití pro domácí vodárnu doporučujeme instalaci zpětné klapky 1“.
6.2 Zalití čerpadla
Je potřebné nalít vodu do výtlačného tělesa. Zasunout vhodný (plochý, čtyřhranný) předmět do dutiny rotoru čerpadla
a přetáčet asi 5x doleva, potom předmět odstranit.
Před zasunutím předmětu do dutiny rotoru čerpadla je třeba se přesvědčit, že čerpadlo je odpojené od elektrické sítě
– nebezpečí úrazu od vymrštěného předmětu při neočekávaném zapnutí čerpadla.
Po ručním přetočení přistoupíme k instalaci čerpadla na síť pro zjištění správného smyslu otáčení čerpacího agregátu.
Nejvhodnější je ponořit čerpadlo do nádoby podle obrázku.
Při nesprávném smyslu otáčení z výtlačného hrdla čerpadla nevytéká voda a je nebezpečí poškození čerpadla.
Při správném smyslu otáčení (t.j. podle šipky umístěné na sacím tělese, z vsuvky výtlaku vytéká voda.
