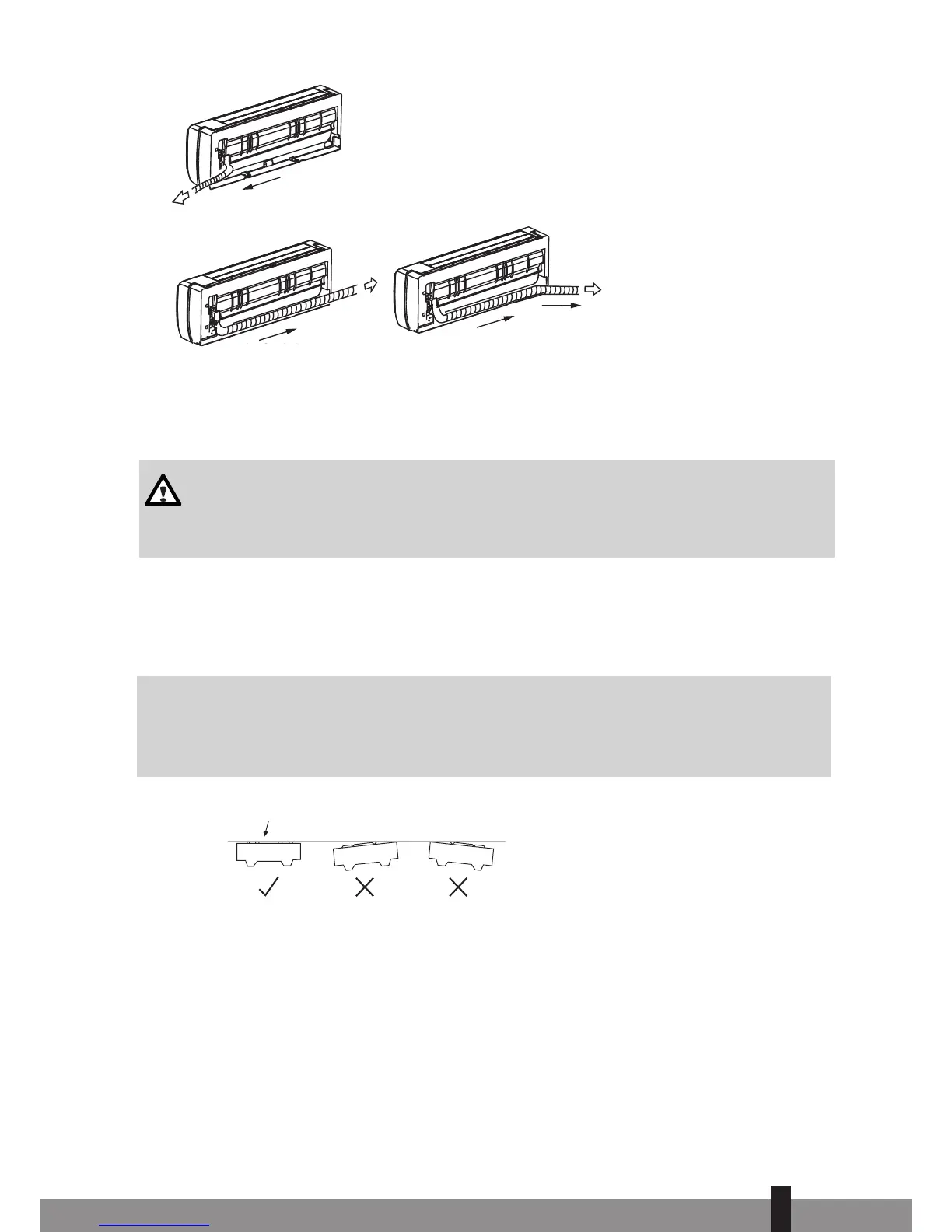

Fig. 7
Højre rør
Venstre rør
Venstre rør på bagside
7. MONTAGE AF MONTAGEPLADE OG BORING AF HUL TIL RØR
7.1 Montage af montageplade for den indvendige enhed
ADVARSEL
Brug en ledningssøger inden der bores i muren for at detektere strømledninger eller kabler i
muren, således unødvendig skade på muren og farlige situationer undgås.
a. Anbring montagepladen horisontal på en tilstrækkelig solid mur og sørg for plads omkring mon-
tagepladen. (billede 8)
b. Hvis væggen er lavet af mursten, beton eller tilsvarende, bor da 8 stk 5mm huller i væggen. Placere
klip- holderen for rigtig montering af skruerne .
c. Montere installationspladen på væggen med 8 type “A” skruer .
G
BEMÆRK
Monter installationspladen og bor huller i væggen i henhold til vægstrukturen og i henhold
til monteringspunkterne på installationspladen. (Dimensioner er i “mm” med mindre andet er
indikeret).
Rigtigt orientering
a installationspladen
Fig. 8
