Qlima S(C) 33xx User Manual

72
7. MONTAGGIO DELLA PLACCA DI INSTALLAZIONE E TRAPANATURA DEL PAS-
SAGGIO PER LE CONDUTTURE.
7.1 Montaggio della placca di installazione della parte interna
AVVERTENZA
Usare un rivelatore prima di effettuare i buchi necessari con il trapano, per rintracciare cavi di
corrente e tubi nella parete, così da evitare danni superflui alla parete e situazioni di pericolo.
a. Mettere la placca di installazione  in posizione orizzontale su una parete sufficientemente solida e
mantenere uno spazio attorno alla placca di installazione. Vedi la figura 8.
b. Se la parete è fatta di mattoni, cemento o un materiale simile, occorre praticare con il trapano otto
buchi con un diametro di 5 mm nella parete. Applicare i tappi  per le relative viti di fissaggio .
c. Montare la placca di installazione  alla parete con otto viti del tipo “A” .
G
OSSERVAZIONE
Montare la placca di installazione e praticare buchi nella parete adatti al materiale della parete
e ai punti di sostegno sulla placca di installazione. (le misure sono in “mm” a meno che non sia
indicato altrimenti).
270~370
878
659
133
40
40
270
27
6
55
55
39
70
750
45
250
70
------------------------
293
920
50
50
815
40
285
90
40
45
------------------------

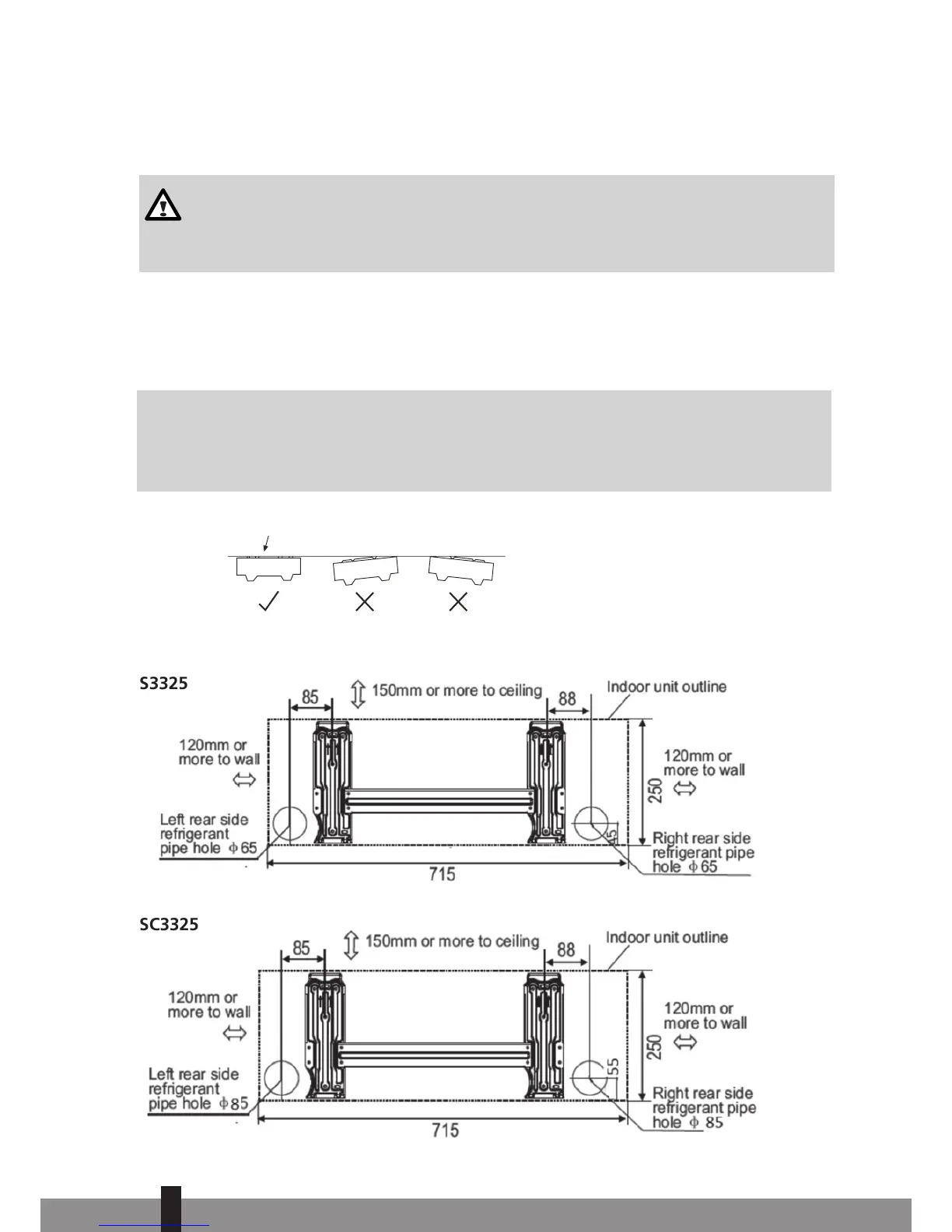

Montaggio corretto della placca di
installazione
Figura 8
S3325
SC3325
>
72
