Unità esterna
Placchetta di copertura
meccanismo regolatore
Vite
Unità esterna
Presa
All'unità interna
o
Fissare il cavo con un morsetto
‘click’

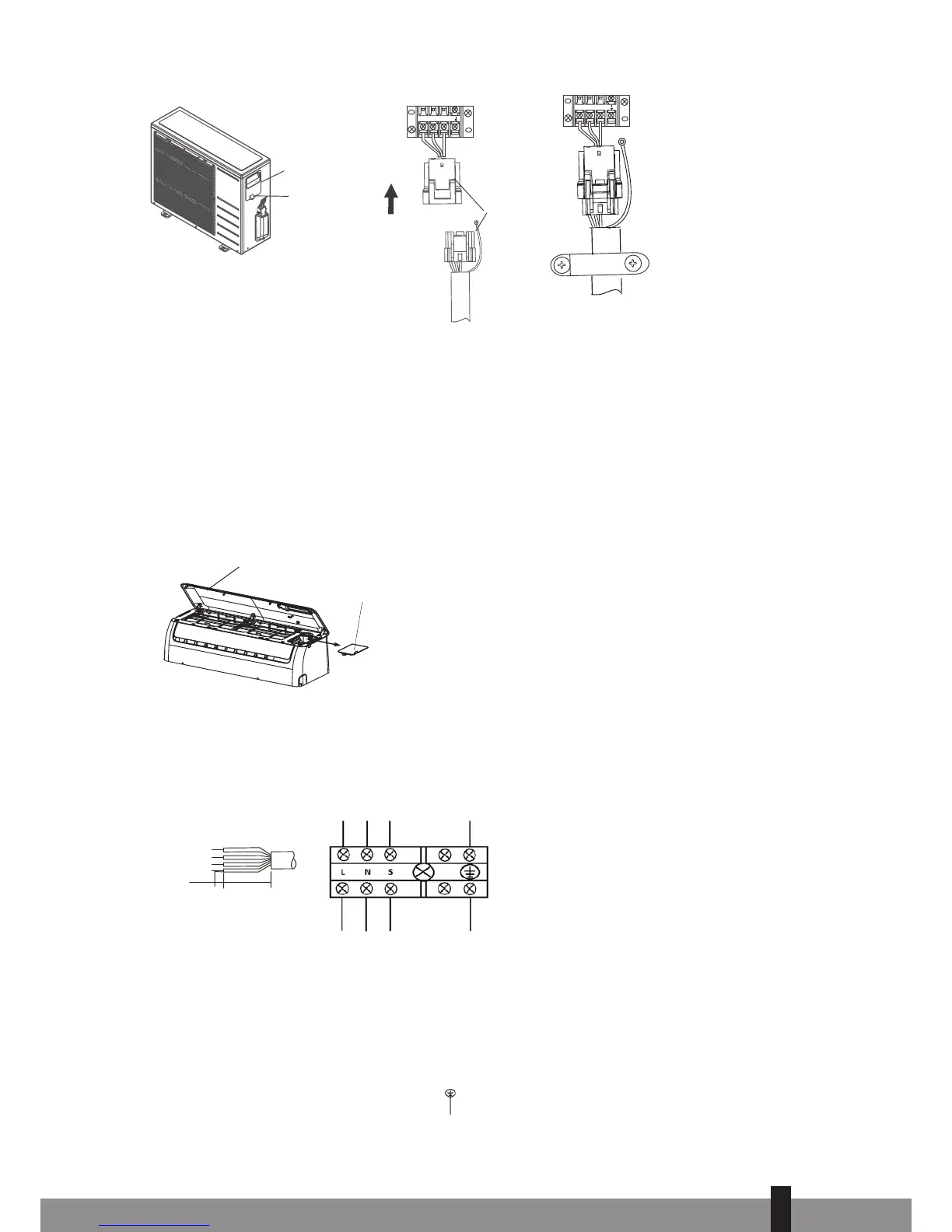

Figura 18
11.2 Allacciamento dei cavi di corrente per i modelli S33xx.
a. Collegare prima il cavo della parte interna.
b. Il cavo di collegamento che unisce la parte interna con quella esterna deve essere del tipo H07RN-F,
2.5 mm².
c. Per poter montare il cavo sul blocco di allacciamento della parte interna: Rimuovere il pannello fron-
tale e la placchetta di copertura dalla morsettiera che si trova sul retro della parte interna. Figura 19.
Electronic box
cover
Front Panel
Figura 19
Placchetta di
copertura
Pannello frontale
d. Il cavo può essere condotto alla morsettiera dal retro della parte interna, nello stesso modo del cavo
di alimentazione appena montato.
e. Fissare i fili di corrente alla morsettiera, per il punto esatto vedere fig. 20.
all'unità interna
10mm
40mm
Figura 20
f. Poi, collegare il cavo della parte esterna. A tale scopo, rimuovere la placca di copertura della morset-
tiera dalla parte esterna.
g. Collegare il cavo di collegamento alla morsettiera vedi figura 21. Collegare i cavi in modo che la
posizione dei fili sia uguale all'allacciamento dei cavi nella parte interna (le lettere L N S e il cavo di
messa a terra) .
h. Il cavo della messa a terra va fissato direttamente alla placca metallica sulla quale è montata la mor-
settiera. Il punto è indicato dal simbolo
i Collegare il cavo di alimentazione solo dopo che tutta l'installazione del condizionatore è completata.
