≥ 20
cm
< 20
cm
≥ 20
cm
< 20
cm
G

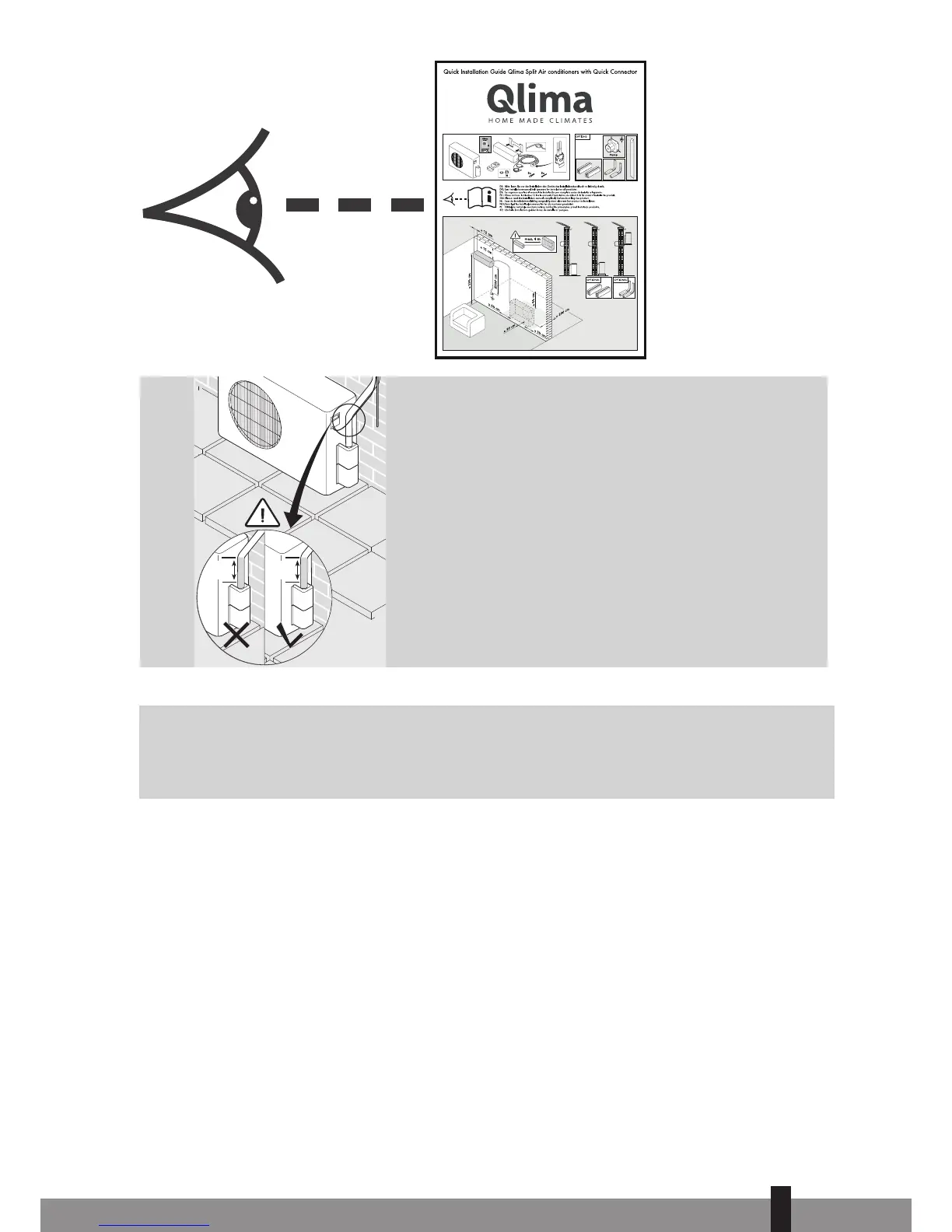

Gli ultimi 20 cm del tubo di raffreddamento devono
rimanere dritti subito prima del collegamento. Se questo
pezzo viene piegato possono avere origine delle perdite;
queste non sono coperte da garanzia.
Figura 12
G
ATTENZIONE
Lo scollegamento dei tubi del refrigerante di un condizionatore deve essere effettuato secondo
le prescrizioni legali valide nel paese. Il collegamento dei tubi di raffreddamento può essere
effettuato solo da un montatore autorizzato.
Scollegare i connettori:
Passo 1: Fermare subito il condizionatore ed estrarre la spina dalla presa.
Passo 2: Aspettare cinque minuti affinché la pressione nella conduttura tra la parte interna e quella esterna
sia compensata.
Passo 3: Spingere verso l'alto la maniglia del connettore maschile, più indietro possibile.
Passo 4: Tirare la maniglia sul connettore femmina per scollegare entrambi i connettori.
Passo 5: Rimettere a posto la placchetta di copertura e la spina per proteggere il tutto dalla polvere.
8.2 Allacciamento delle condutture del refrigeratore per i modelli S 33xx.
a. Dotare le estremità delle condutture di un cosiddetto “cono” con raccordo o di una connessione a
vite simile.
b. Parte interna: Avvitare il bullone di raccordo prima a mano alle condutture della parte interna e poi
avvitare il bullone di raccordo con una chiave regolabile e con una chiave dinamometrica, come indi-
