c. Effettuare con il trapano un buco per far passare le condutture. Vedi il capitolo 7.2.
d. Appendere la parte interna, con i ganci presenti sul retro, ai ganci superiori della placca di installazi-
one e controllare che l'unità sia ben salda. Non fissare ancora i ganci più in basso.
G
ATTENZIONE
Se i tubi escono verso la parte posteriore destra, vanno fatti passare, mentre si appende la parte
interna, attraverso il buco praticato col trapano.
e. Fa passare le condutture, il cavo di corrente e il tubo dell'acqua di condensa attraverso il buco nella
parete.
G
CONSIGLIO
Le tubature, il cavo di corrente e il tubo dell'acqua di condensa si possono montare più
facilmente separando dalla parete il lato inferiore dell'unità interna di circa 5 cm e riempiendo
temporaneamente questo spazio con un materiale per imbottire, in modo che l'unità non
retroceda contro la parete. Vedi la figura 3.
f. Allacciare le condutture, il cavo di corrente e il tubo dell'acqua di condensa alla parte interna. Vedi i
capitoli 8.2, 9, 10 e 11.2.
g. Inserire la parte esterna vedi capitolo 5.2.
h. Collegare le condutture e il cavo di corrente con la parte esterna. Vedi il capitolo 11.2.
i Evacuare il circuito di raffreddamento. Vedi il capitolo 12.
j. Controllare l'eventuale presenza di perdite nel circuito di raffreddamento. Vedi il capitolo 13.
k. Controllare che tutto il sistema sia installato correttamente.
l. Allacciare la spina del cavo di alimentazione alla corrente (i modelli S3348 e SC3348 vanno allacciati
direttamente alla fonte di alimentazione, senza usare una presa.) e controllare che il condizionatore
funzioni correttamente. Vedi il capitolo 15.

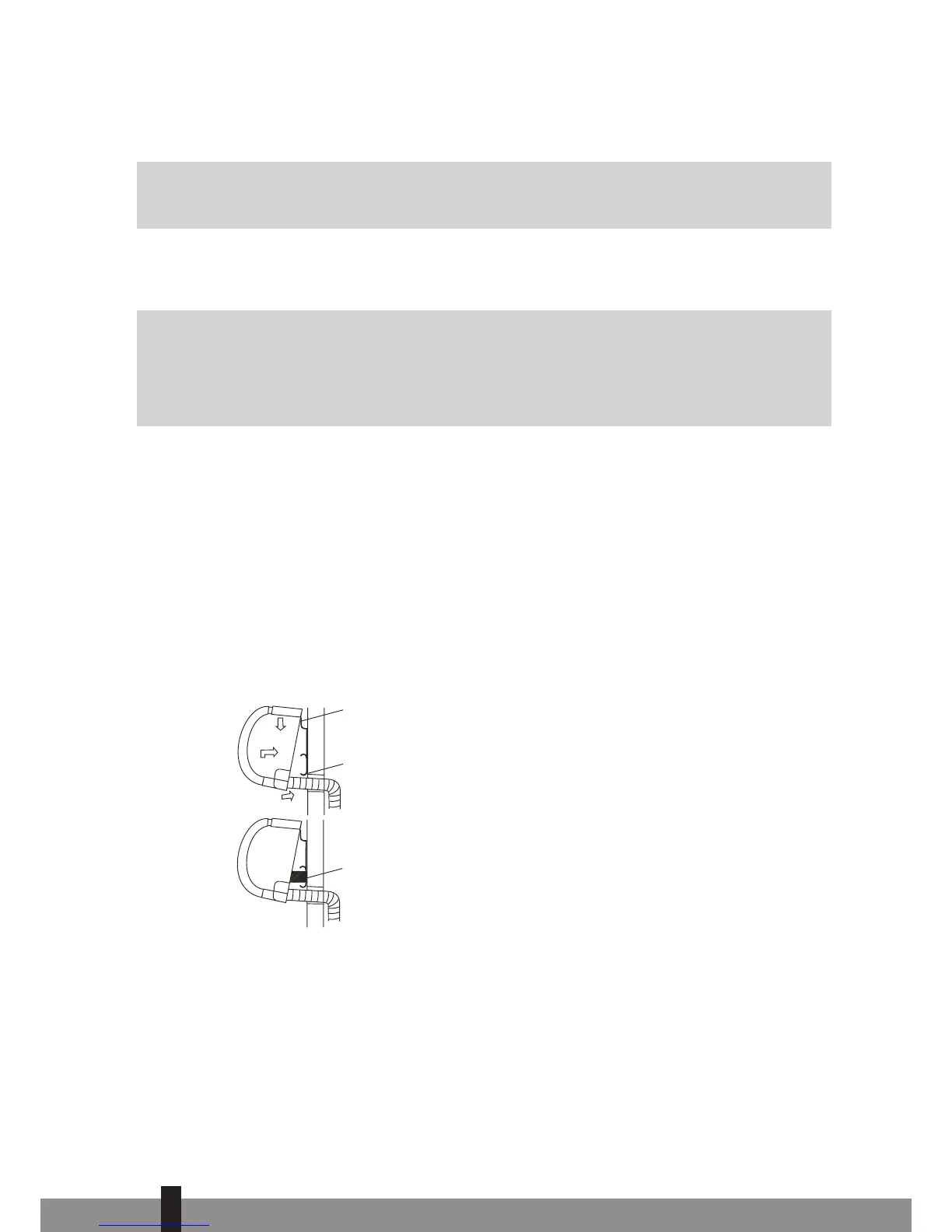

Gancio superiore
Gancio inferiore
Materiale per
imbottire
Figura 3
5. DETERMINAZIONE DEL LUOGO DELL'UNITÀ INTERNA ED ESTERNA
5.1 Determinazione del luogo dell'unità interna per i modelli S33xx e
SC33xx
• Non esporre l'unità interna al calore o al vapore.
• Scegliere un luogo che non presenti ostacoli davanti o attorno all'unità.
>
