66
8
9
7
C
B
A
6
2
3
1
Almeno 15 cm
Almeno 12 cm
Almeno 12 cm
Filtro del-
l'aria
SINISTRA almeno
30 cm
Uscita dell'aria
60 cm sopra
DAVANTI almeno
200 cm
DIETRO almeno
30 cm
A DESTRA almeno
60 cm
Telecomando
Vite di fissaggio
B ST 2,9 x 10-C-H
Sostegno del telecomando
Placchetta di copertura

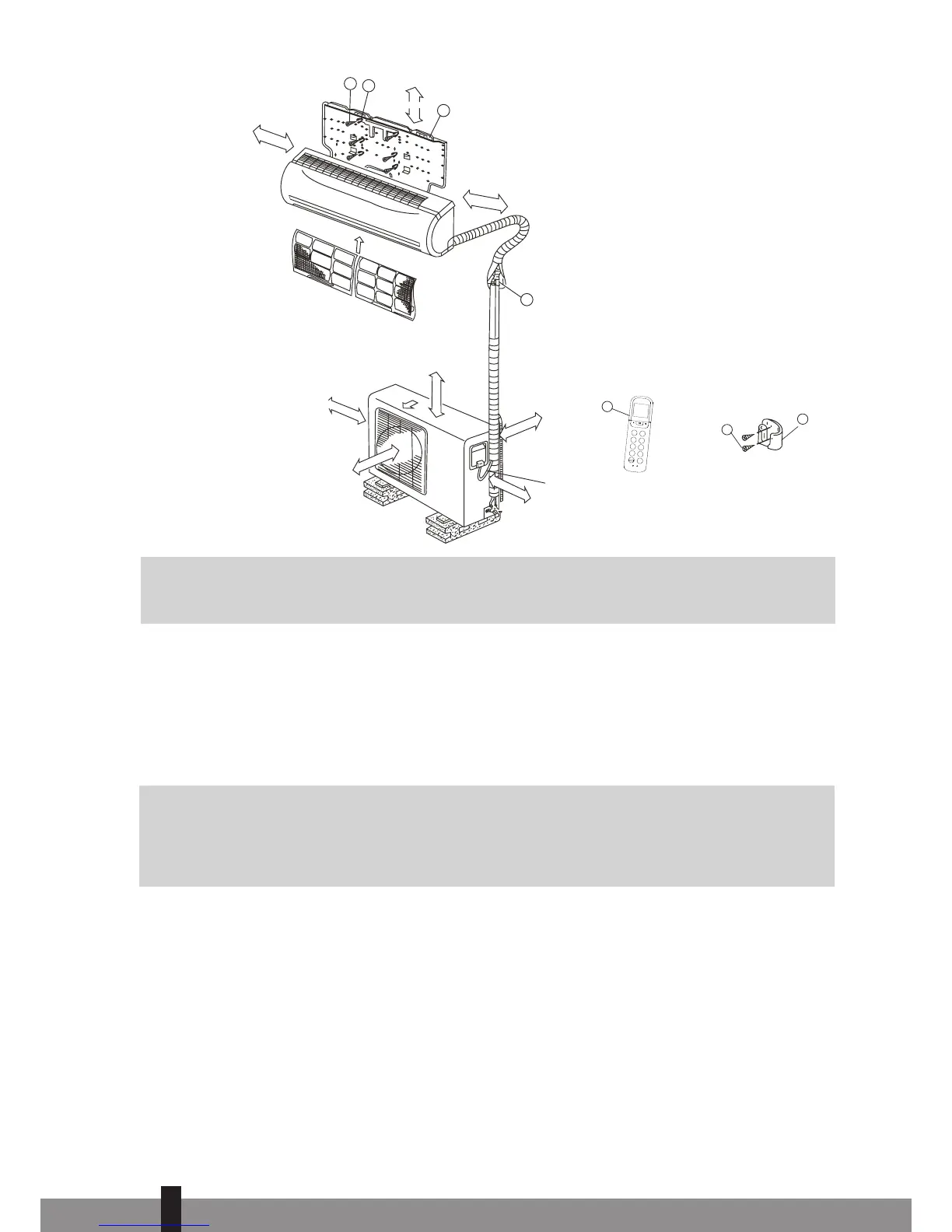

Figura 1
G
ATTENZIONE
Questa figura ha una funzione puramente esplicativa e indicativa. La figura può essere diversa dal
condizionatore che avete acquistato.
3. ATTIVITÀ DA SVOLGERE PER L'INSTALLAZIONE DEL CONDIZIONATORE
per i modelli SC33xx
a. Determinare il luogo dove è possibile installare la parte interna e la parte esterna. Vedi i capitoli 5 e
6.
G
ATTENZIONE
• Prendere in considerazione il posto dove l'acqua di condensa può essere scaricata.
• La distanza tra la parte interna e quella esterna può essere di massimo 4 metri a causa della
lunghezza dei tubi.
b. Montare la placca di montaggio della parte interna. Vedi il capitolo 7.1.
c. Effettuare con il trapano un buco per far passare le condutture. Vedi il capitolo 7.2.
d. Far passare le condutture della parte interna attraverso il buco nella parete e appendere la parte
interna, con i ganci presenti sul retro, ai ganci superiori della placca di installazione e controllare che
l'unità sia ben salda. Non fissare ancora i ganci più in basso.
>
66
