Il pacchetto dei tubi collegato all'interno è pesante. Non lasciar pendere nella parte interna il
pacchetto dei tubi. Sostenere tutto il pacchetto dei tubi durante il montaggio della parte interna.
A causa del peso del pacchetto dei tubi, è facile che i tubi della parte interna e quelli del pacchetto
si pieghino o addirittura si spezzino. Tubi danneggiati nella parte interna e nel pacchetto di tubi
causati da un'installazione non professionale non sono coperti da garanzia.
Occorre prestare la massima attenzione quando si piegano i tubi del condizionatore sul retro del disposi-
tivo! Le condutture sono realizzate in rame. Se la parte indicata viene piegata più volte, il rame si spacca in
seguito a un processo fisico. In seguito a tali spaccature può verificarsi una perdita di refrigerante; questa
non è coperta da garanzia. Vedi la figura 2.
Non piegare!
Piega qui
(solo 1x)
Piega qui
(solo 1x)

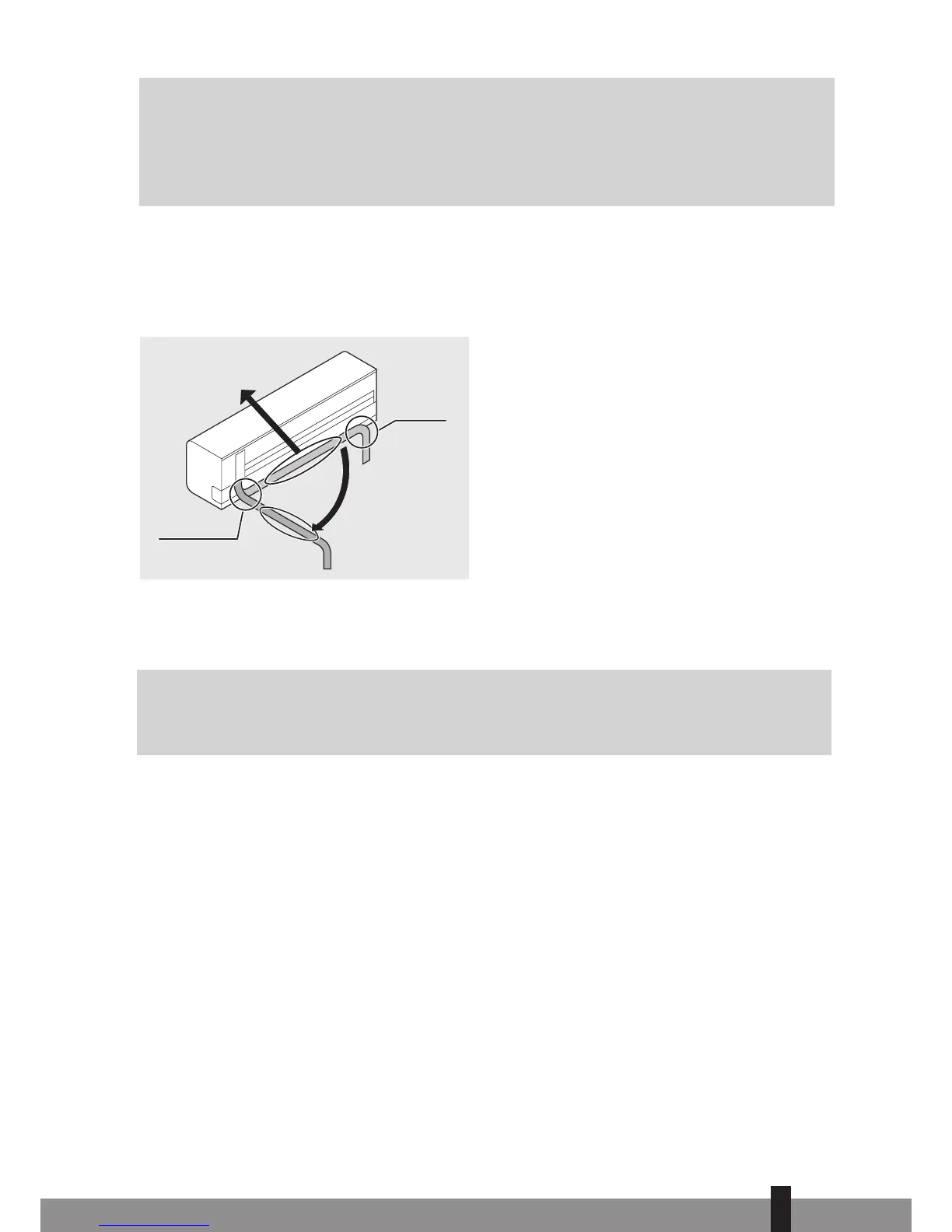

Figura 2
e. Infilare il tubo dell'acqua di condensa nel buco nella parete e collegarlo al tubo che è stato montato
nella parte interna. Vedi il capitolo 9.1.
G
CONSIGLIO
Il tubo dell'acqua di condensa di può montare separando dalla parete il lato inferiore dell'unità
interna di circa 5 cm e riempiendo temporaneamente questo spazio con un materiale per
imbottire, in modo che l'unità non retroceda contro la parete. Vedi la figura 3.
f. Fissare anche i ganci inferiori della parte interna ai ganci della placca di montaggio.
g. Inserire la parte esterna vedi capitolo 5.2
h. Collegare l'aggancio “connettore rapido” con l'aggancio nella parte esterna. Poi, collegare il cavo di
corrente con il filo della messa a terra tra la parte interna e la parte esterna. Vedi il capitolo 8.
i Controllare il condizionatore per eventuali perdite di refrigerante. Vedi il capitolo 13.
j. Controllare che il condizionatore sia installato correttamente.
k. Allacciare la spina del cavo di alimentazione alla corrente (i modelli S3348 e SC3348 vanno allacciati
direttamente alla fonte di alimentazione, senza usare una presa) e controllare che il condizionatore
funzioni correttamente. Vedi il capitolo 11.1.
4. AZIONI DA SVOLGERE PER L'INSTALLAZIONE DEL CONDIZIONATORE
per i modelli S33xx
a. Determinare il luogo dove è possibile installare la parte interna e la parte esterna. Vedi i capitoli 5 e
6.
b. Montare la placca di montaggio della parte interna. Vedi il capitolo 7.1.
