7. MONTAGE VAN DE INSTALLATIEPLAAT EN MAKEN VAN DE LEIDINGDOOR-
VOER.
7.1 Montage van de installatieplaat van het binnendeel
WAARSCHUWING
Gebruik een leidingzoeker voordat de benodigde gaten in de wand worden geboord om
stroomkabels en leidingen in de wand op te sporen, zodat onnodige beschadigingen van de wand
en gevaarlijke situaties worden voorkomen.

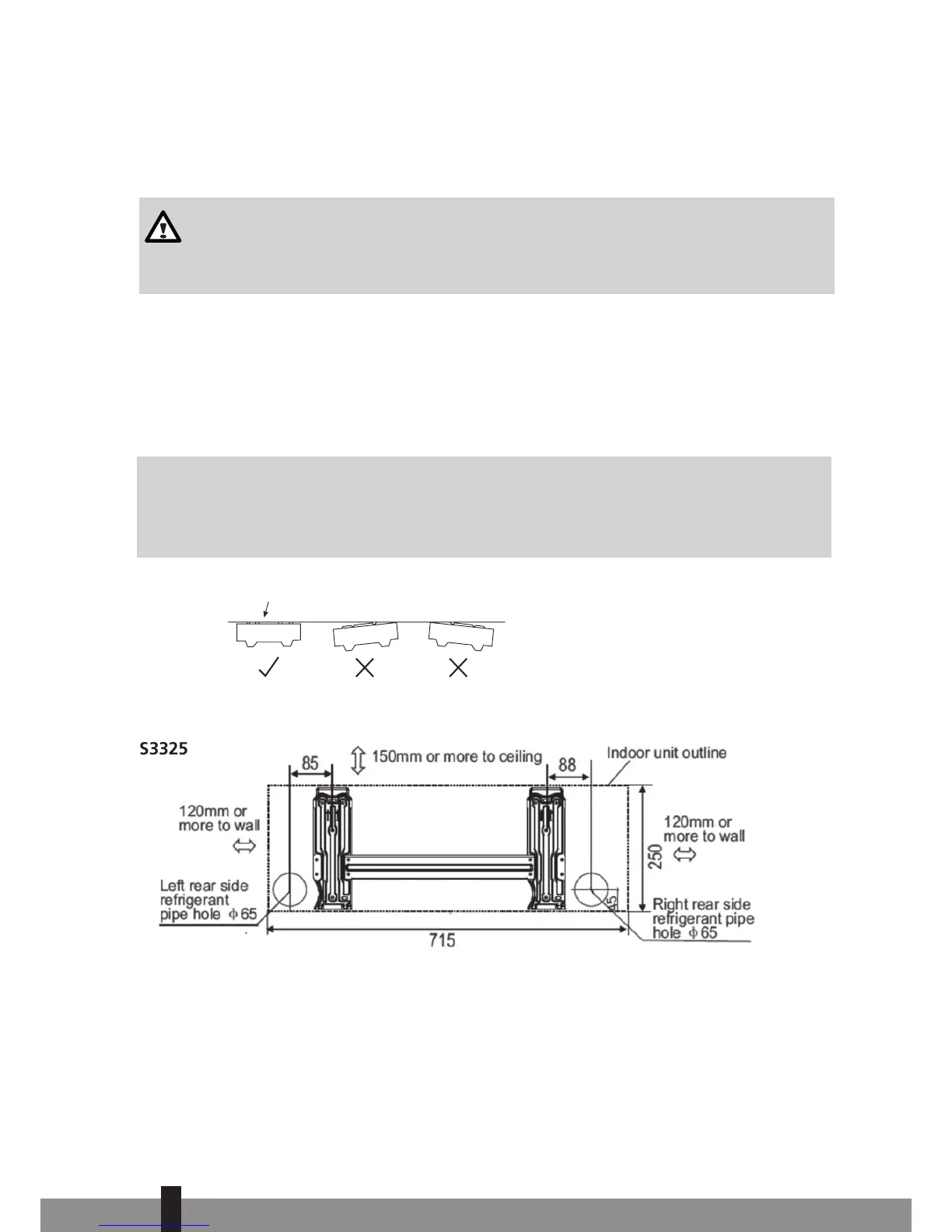

a. Breng de installatieplaat  horizontaal op een voldoende stevige wand aan en houd een ruimte
rond de installatieplaat aan. Zie afbeelding 8
b. Als de wand is gemaakt van baksteen, beton of een vergelijkbaar materiaal, dienen acht gaten met
een diameter van 5 mm in de wand te worden geboord. Breng de pluggen  voor de desbetreffende
bevestigingsschroeven  aan.
c. Monteer de installatieplaat  op de wand met acht schroeven van het type “A” .
G
OPMERKING
Monteer de installatieplaat en boor gaten in de wand in overeenstemming met het materiaal
van de wand en de desbetreffende bevestigingspunten op de installatieplaat. (afmetingen zijn in
“mm” tenzij anders aangegeven).
270~370
878
659
133
40
40
270
27
6
55
55
39
70
750
45
250
70
------------------------
293
920
50
50
815
40
285
90
40
45
------------------------
Correcte montage
van installatieplaat
Afbeelding 8
S3325
1
