Qlima S(C) 33xx User Manual

6
13
S3348
SC3348

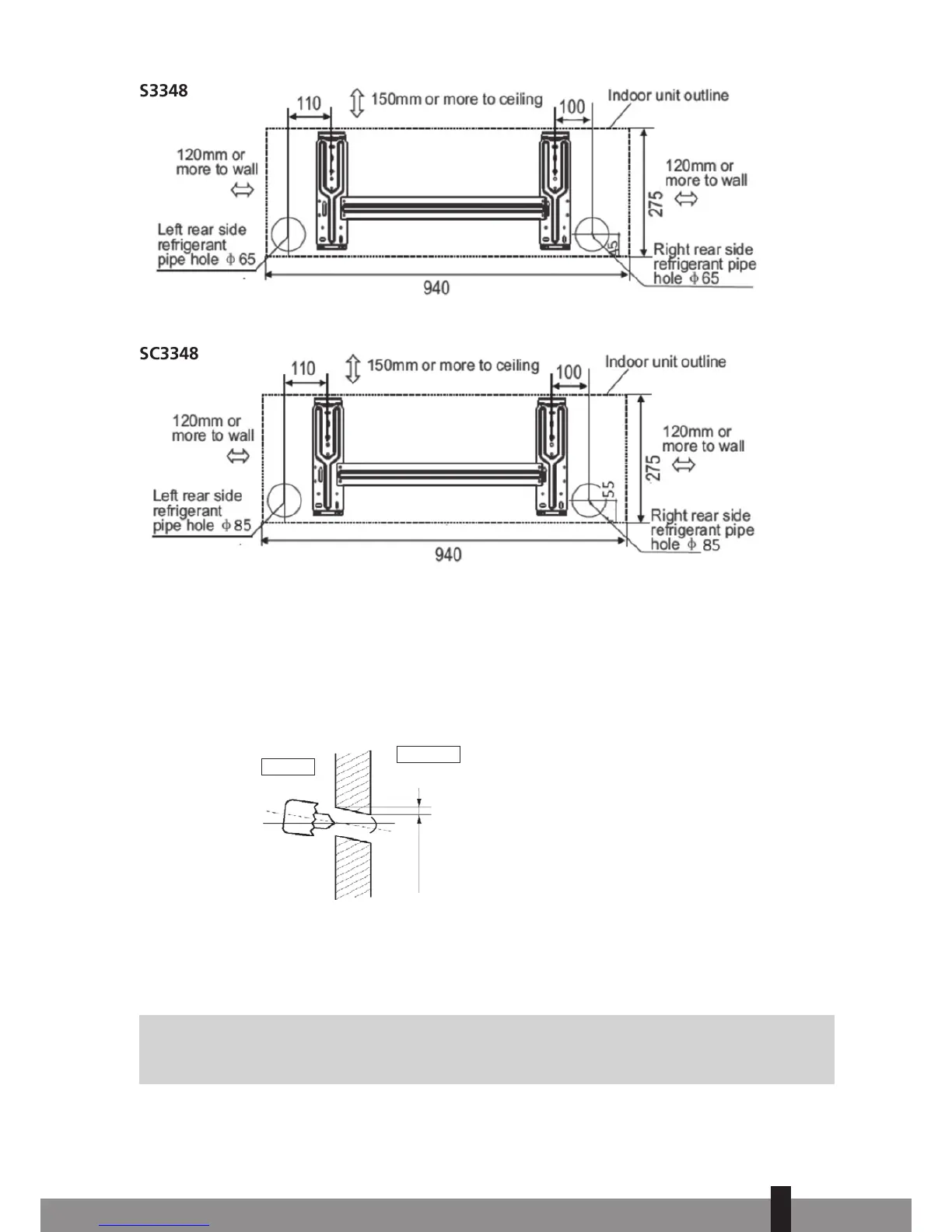

Fig. 9
7.2 Boring af hul til rør, kondensvandslange og strømledninger.
a. Bestem hullernes position i henhold til diagrammet i billede 9. Bor 1 hul (≥ 85 mm SC 33xx / ≥ 65 mm
S 33xx) som skåer let nedad udendørs og derved beskytter imod at vandet kommer ind (billede 10).
b. Anvend altid hulrør, når der arbejdes med metalbor, metalplade eller lignende.
270~370
878
659
133
40
40
270
27
6
55
55
39
70
750
45
250
70
------------------------
293
920
50
50
815
40
285
90
40
45
------------------------
Væg
Indendørs
Udendørs
Fig. 10
?5°
5 - 7 mm
per 100 mm
8. KØLERØRSFORBINDELSEN
8.1 Til- og frakobling af kølemiddelsrør for SC33xx modeller
G
BEMÆRK
Tilslutning af kølemiddelsrør til et klimaanlæg skal udføres i henhold til de gældende
lovbestemmelser på landsplan. Tilslutning af kølerør skal udføres af en kvalificeret tekniker.
