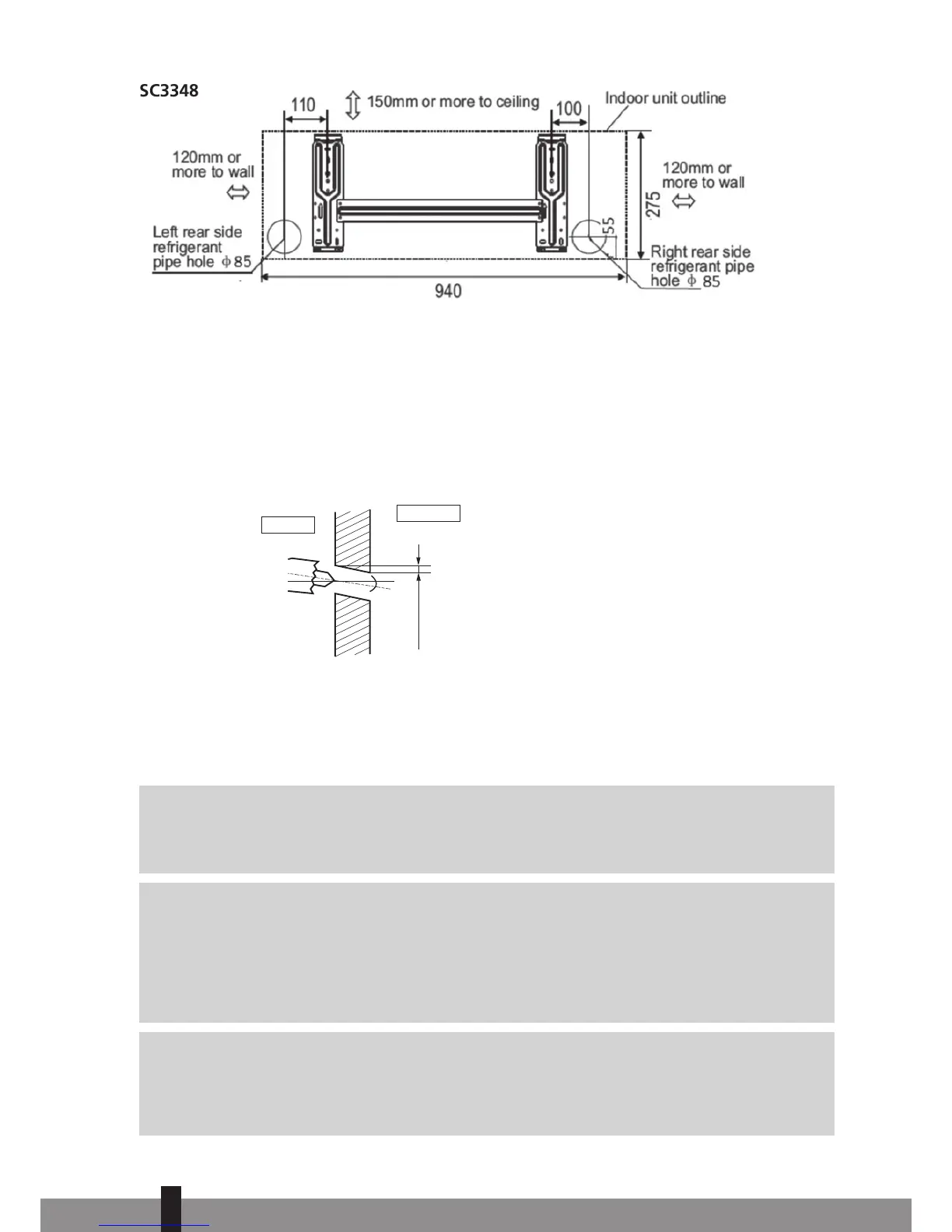

Rys. 9
7.2 Wiercenie otworów na przewody rurowe, rurę wody kondensacyjnej i
przewód prądowy.
a. Ustal położenie otworu według schematu przedstawionego na rys. 9. Wywierć jeden (1) otwór (≥ 85
mm = SC 33xx / ≥ 65 mm = S 33xx) pod kątem, lekko w dół, na zewnątrz budynku. Zapobiegnie to
wlewaniu się wody do środka (rys. 10).
b. Wykonując otwór w metalowej kracie, płycie itp. zawsze używać rury osłonowej.
Ściana
Wnętrze
budynku
Zewnętrze
budynku
Rys. 10
≥5°
5 - 7 mm
per 100 mm
8. PODŁĄCZANIE PRZEWODÓW CZYNNIKA CHŁODNICZEGO
8.1 Podłączanie i odłączanie przewodów czynnika chłodniczego (w mode-
lach SC33xx)
G
UWAGA
Podłączanie przewodów czynnika chłodniczego klimatyzatora musi zostać wykonane zgodnie z
przepisami prawa obowiązującymi w danym kraju. Podłączenie przewodów chłodniczych może
zostać przeprowadzone wyłącznie przez uprawnionego montera.
G
UWAGA
Zestaw przewodów, które są połączone z częścią wewnętrzną, jest ciężki. Nigdy nie wolno
pozwolić, aby zestaw przewodów luźno zwisał z części wewnętrznej. Podczas montażu części
wewnętrznej należy podtrzymywać cały zestaw przewodów. Z powodu ciężaru zestawu przewody
części wewnętrznej oraz przewody zestawu mogą się łatwo wygiąć a nawet złamać. Uszkodzenia
przewodów części wewnętrznej oraz zestawu przewodów, powstałe na skutek nieprofesjonalnej
instalacji, nie podlegają gwarancji.
G
UWAGA
Dla własnego bezpieczeństwa, podczas podłączania rur należy zakładać okulary ochronne i
rękawice. Przewody zostały fabrycznie podłączone do części wewnętrznej. Aby dowiedzieć się,
jak podłączyć kable oraz przewód prądowy do części zewnętrznej, należy przeczytać „quick
installation quide”.
:
