SC3331
S3348
SC3348
Figur 9
7
.
2
Boring av hull for rør, kondensslange og gjennomføring for strømkabel
a.

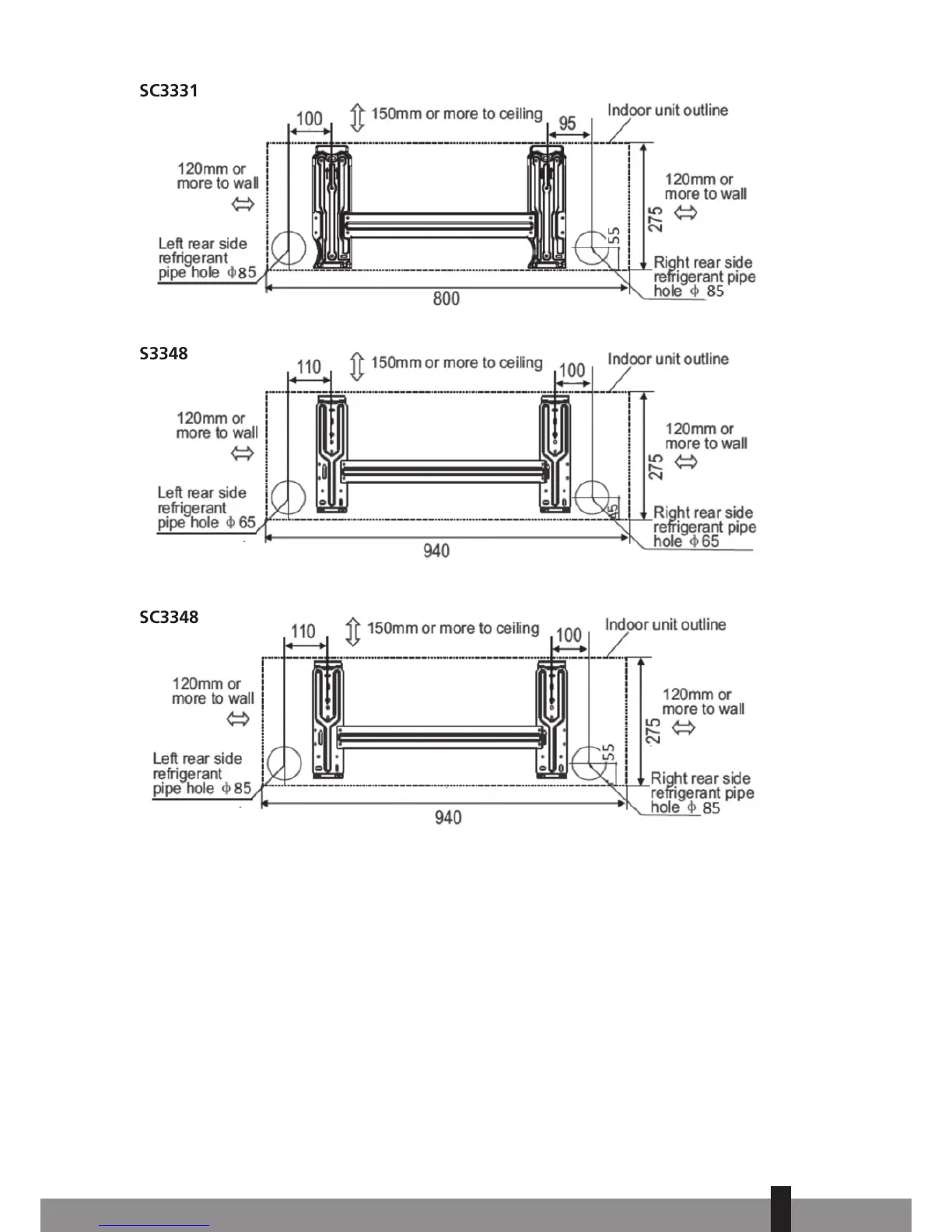

Avgjør plasseringen av hullene ved hjelp av diagrammet i fig. 9. Drill et hull (
≥
85 mm for SC 33xx/
≥
65 mm for S 33xx) lett skrådd nedover mot utsiden slik av vann ikke kommer inn. Se figur 10.
b.
Alltid bruk en drillveiledning når det drilles i metallrister, metallplater eller lignende materialer.
92
94
