Verstärkungsregler
Die Verstärkungsregler sind eingelassen und können
mit einem kleinen Schraubenzieher oder einem anderen
Flachwerkzeug eingestellt werden. Auf Wunsch kann
die Schutzabdeckung der Verstärkungsregler ange-
bracht werden, um Änderungen an den vom Installation-
spersonal vorgenommenen Einstellungen zu
verhindern.
Drehen Sie die Verstärkungsregler nach rechts, um die
Verstärkung zu erhöhen, und nach links, um sie zu
reduzieren. Die maximale Spannungsverstärkung des
Verstärkers hängt vom jeweiligen Modell ab. Die maxi-
male Spannungsverstärkung ist auf dem Frontplattene-
tikett (in Klammern neben der 0-dB-
Dämpfungseinstellung) angegeben.
Die Skala der Verstärkungsregler ist in Dämpfungs-dB
unterteilt. 21 Arretierungen ermöglichen wiederholbare
Einstellungen. Die oberen 14 Inkremente entsprechen
jeweils ca. 1 dB; normalerweise sollten alle Einstellun-
gen in diesem Bereich erfolgen. Der Bereich unterhalb
von -14 dB sollte für normale Programmpegel nicht
benutzt werden, da der Eingangs-Headroom überschrit-
ten werden könnte; er kann jedoch zu Testzwecken bei
reduzierten Pegeln verwendet werden. Bei der Minima-
leinstellung wird das Signal gänzlich abgeschnitten.
Verstärkungsregler-sicherheitsplatte
Die Abdeckung blockiert den Zugang zu den Ver-
stärkungseinstellungen. Die LED-Anzeigen sind jedoch
weiterhin sichtbar, damit der Systembetrieb überwacht
werden kann.
1. Lösen Sie die Schraube mit einem 3,5-mm-Sechs
kantschraubendrehereinsatz um mehrere Umdrehun-
gen, ohne sie jedoch vollständig zu entfernen.
2. Schieben Sie die rechte Kante der Abdeckung unter
die gelockerte Schraube.
3. Stecken Sie die Laschen an der linken Kante in die
letzte Reihe der Belüftungsschlitze und schieben Sie die
Platte ganz nach rechts. Jetzt sollte die Platte in den
Schlitzen einrasten.
4. Stellen Sie sicher, dass die LED-Anzeigen durch die
Abdeckung sichtbar sind. Ziehen Sie die Sechs
kantschraube vorsichtig wieder an.

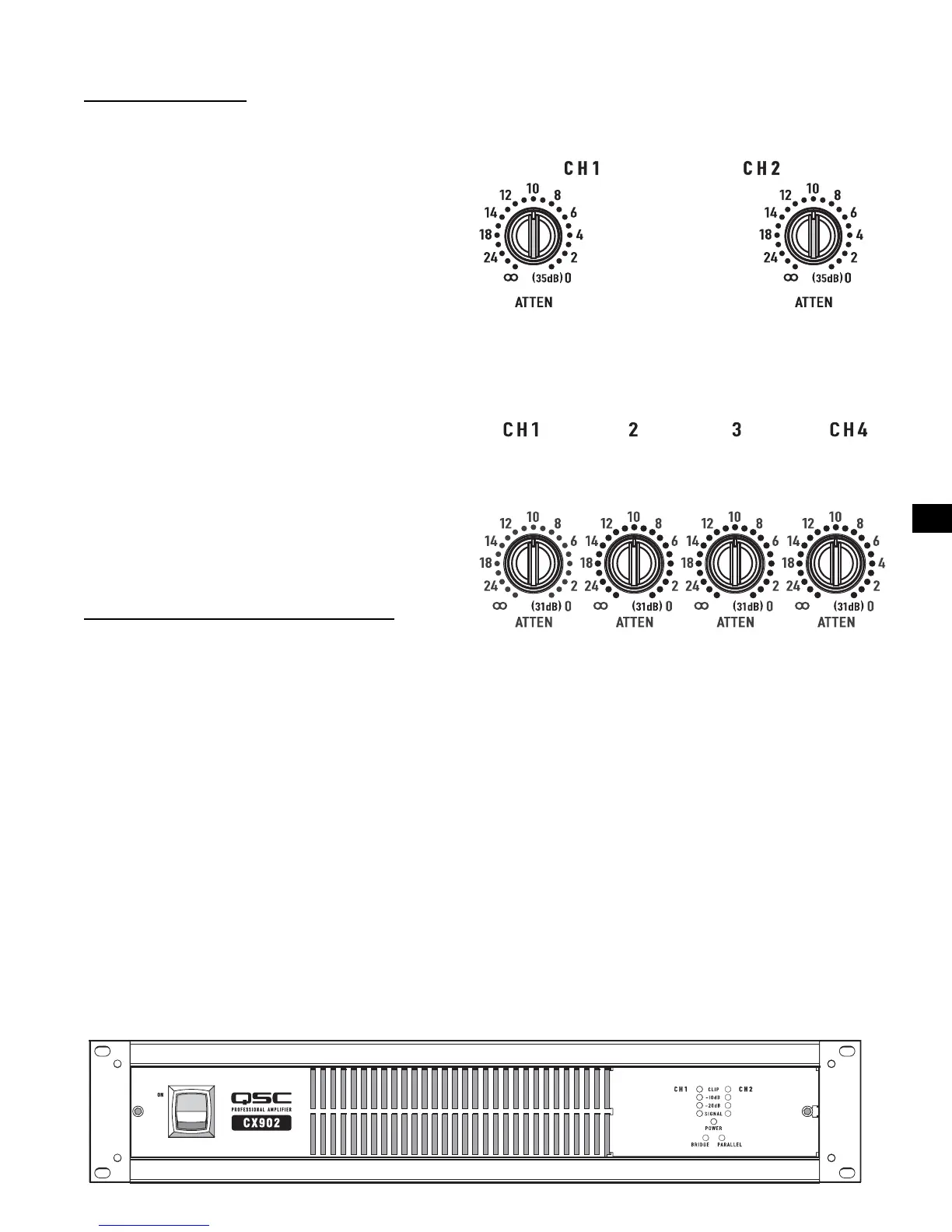

Verstärkungsregler an 2-Kanal-Modellen. Die
Markierungen hängen vom jeweiligen Modell ab.
Verstärkungsregler an 4-Kanal-Modellen. Die
Markierungen hängen vom jeweiligen Modell ab.
Im Bild ist das Modell CX902 mit installierter Verstärkungsregler-Schutzplatte dargestellt.
