LED-Anzeigen
Mithilfe der LED-Anzeigen können der Systembetrieb überwacht und häufig auftretende
Probleme identifiziert werden.
EINSCHALTZUSTAND: GRÜN, oberhalb der BRIDGE (BRDG)- und PARALLEL (PAR)-
Anzeigen.
Normalanzeige: Netzschalter EIN: LED leuchtet auf.
Wenn keine Anzeige erfolgt: Überprüfen Sie Netzkabel und Steckdose. Stellen Sie sicher,
dass DataPort 1-2 den Verstärker nicht im „Standby“-Modus hält.
CLIP: ROT, neben der Kanalnummermarkierung.
Normalanzeige: LED leuchtet auf, wenn der Verstärker mit mehr als der vollen
Nennleistung betrieben wird. Die resultierende Klangverzerrung steht in Bezug zur Helligkeit
der LED-Anzeige. Eine Klangverzerrung, die nur ein kurzes Aufleuchten verursacht, ist
möglicherweise überhaupt nicht hörbar.
- Während der Stummschaltung leuchtet die LED in ganzer Helle auf. Dieser Fall tritt
während der normalen „Ein-Aus“-Stummschaltung auf.
Nicht normale Anzeige:
- Ein hell rotes Aufleuchten der LED-Anzeige während des Betriebs des Verstärkers verweist
entweder auf ein wärmebedingtes Stummschalten oder einen kurzgeschlossenen Ausgang.
- Wenn sich der Verstärker überhitzt, läuft das Gebläse mit maximaler Drehzahl und der
Betrieb sollte binnen einer Minute wieder aufgenommen werden. Lassen Sie das Gebläse
laufen und stellen Sie sicher, dass der Verstärker ausreichend belüftet wird.
- Ein kurzgeschlossener oder überlasteter Ausgangsstromkreis verursacht ein schnelles
Blinken der Clip-Anzeige und möglicherweise eine Überhitzung des Geräts.
Wenn eine Klangverzerrung ohne eine entsprechende Clip-Anzeige hörbar ist, ist das
Problem dem Verstärker entweder vor- oder nachgelagert. Überprüfen Sie, ob die
Lautsprecher beschädigt sind oder die Signalquelle überlastet ist. Der Verstärkungsregler
des Verstärkers sollte sich in der oberen Hälfte seines Anzeigebereichs befinden, damit eine
Überlastung des Eingangs verhindert wird.
SIGNAL, -20 dB, -10 dB: GRÜN, unterhalb jeder Clip-LED.
Normalanzeige: Die SIGNAL-Anzeige leuchtet auf, wenn das Eingangssignal -35 dB
übersteigt; die -20 dB-Anzeige leuchtet auf, wenn das Signal -20 dB übersteigt, und die -
10 dB-Anzeige leuchtet auf, wenn das Signal -10 dB übersteigt.
Wenn keine Anzeige erfolgt: Überprüfen Sie die Verstärkungseinstellungen und erhöhen
Sie bei Bedarf die Verstärkung. Überprüfen Sie die Eingangsanschlüsse und die Audioquelle
auf Signale. Wenn die Clip-LED aufleuchtet, obwohl gar kein oder nur ein schwaches Signal
angezeigt wird, überprüfen Sie die Ausgangsverdrahtung auf Kurzschlüsse.
Nicht normale Anzeige: Wenn die SIGNAL (SIG)-, -20 dB- oder -10 dB-LED ohne
Signaleingang aufleuchtet, liegen möglicherweise Systemschwingungen oder eine andere
Störung vor. Trennen Sie die Last und reduzieren Sie die Verstärkung bis Null. Wenn die
LED weiterhin aufleuchtet, muss der Verstärker möglicherweise gewartet werden.
BRDG und PAR:
Jedes Kanalpaar hat eine GELBE LED für den Überbrückungsmodus und eine ORANGE
LED für den Parallelmodus. Diese zeigen an, wie die Schalter auf der Rückplatte eingestellt
sind (siehe Einstellen der Betriebsartenschalter). Im Stereomodus sollten beide LED-
Anzeigen AUSGESCHALTET sein.

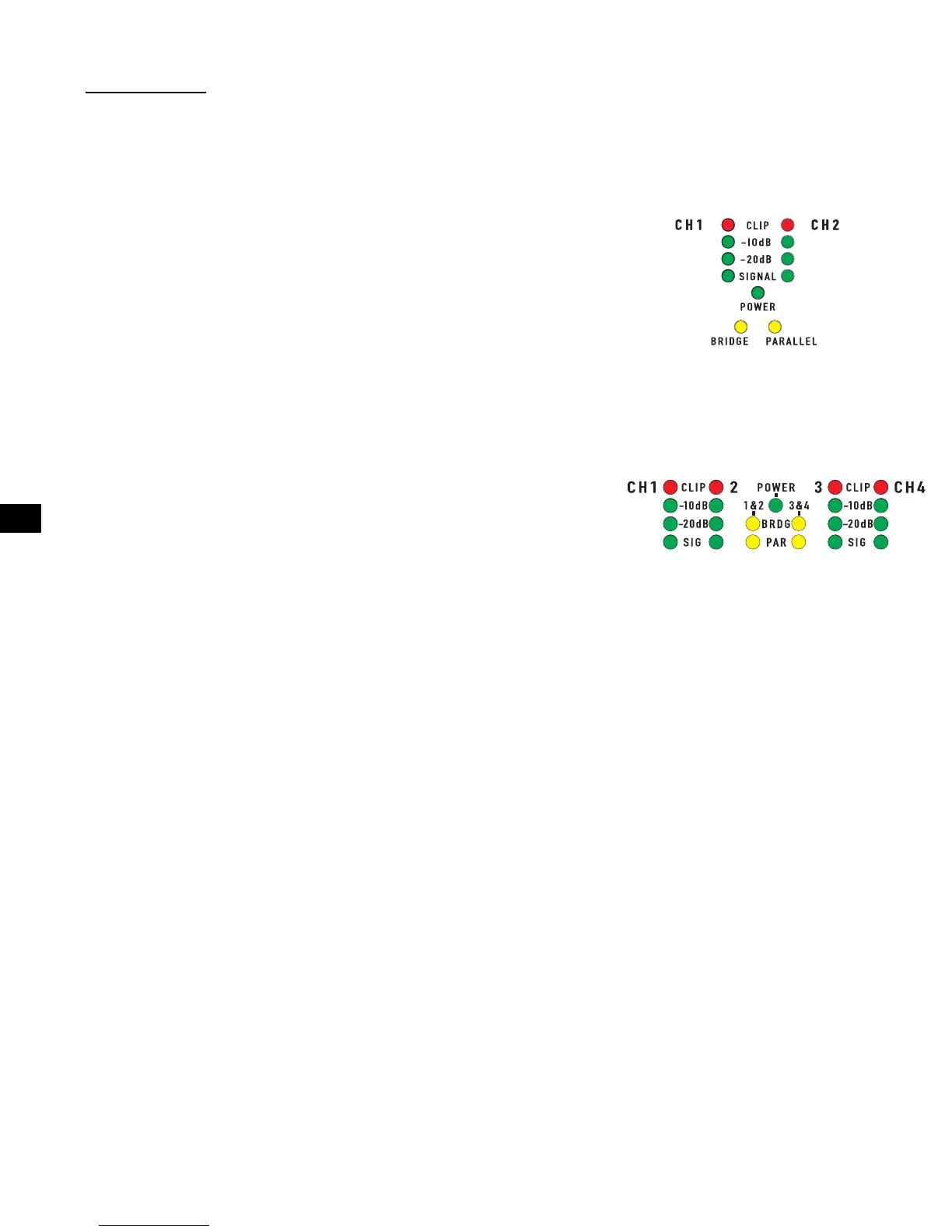

LED-Anzeigen an 2-Kanal-Modellen.
LED-Anzeigen an 4-Kanal-Modellen.
