Modo estéreo: Los conmutadores
4, 5, 6 y 7 todos están ajustados
en la posición HACIA ABAJO.
Modo paralelo: Los conmutadores
4, 5 y 6 están ajustados en la
posición HACIA ARRIBA.
El conmutador 7 está ajustado en
la posición HACIA ABAJO.
Modo puenteado: Los conmutado-
res 4, 5, 6 y 7 todos están ajusta-
dos en la posición HACIA
ARRIBA.
Filtro de baja frecuencia (se muestra
el modelo “V”): Cada canal tiene sus
propios conmutadores para la acti-
vación/desactivación del filtro LF y
para la selección de frecuencia.
•El primer canal utiliza los conmuta-
dores 2,3. El segundo canal utiliza
los conmutadores 8,9.
•Los conmutadores 3 y 8
ENCIENDEN o APAGAN el filtro LF.
•Los conmutadores 2 y 9 seleccio-
nan 33/75 Hz (baja Z) o 50/75 Hz
(modelos “V”) o 75 Hz.
•En los modelos de cuatro canales,
el conmutador de segundo modo
tiene conmutadores para el canal 3
y para el canal 4
Ajuste de los conmutadores de modo
Modelos de dos canales: Un conmutador de modo controla la limitación
de recorte independiente y la filtración de baja frecuencia (LF) de cada
canal. Los conmutadores pueden ajustar el modo de operación del amplifi-
cador en estéreo, paralelo o en puente.
Modelos de cuatro canales: Hay dos conmutadores de modo; uno con-
trola la operación de los canales 1-2, y el otro controla la operación de los
canales 3-4. No es posible conectar en puente o en paralelo los canales 1
o 2 con los canales 3 o 4.
Ajuste de los limitadores de recorte
Cada canal tiene un limitador de recorte con su propio conmutador de
encendido y apagado. El limitador sólo responde al recorte real, y com-
pensa automáticamente las variaciones de carga y de voltaje. General-
mente se recomienda la limitación de recorte, especialmente para proteger
excitadores de alta frecuencia.
Ajuste el conmutador HACIA ARRIBA (posición de ENCENDIDO) para
usar la limitación de recorte.
El conmutador 1 controla el primer canal.
El conmutador 10 controla el segundo canal.
Selección del modo Estéreo, Paralelo o Puenteado
Cada uno de los pares de canales se pueden ajustar para operar en modo
estéreo normal, modo de entrada en paralelo o modo monopuenteado. En
modelos de cuatro canales, el canal 1 se puede conectar en puente o en
paralelo con el canal 2; el canal 3 se puede conectar en puente o en
paralelo con el canal 4.
Modo estéreo: Cada canal dentro del par permanece independiente, y
cada uno se puede usar para una señal diferente.
Modo paralelo: Este ajuste conecta entre sí ambas entradas de un par.
Una señal alimenta ambos canales. No conecte fuentes diferentes a cada
entrada. El control de ganancia y la conexión del altavoz de cada canal per-
manecen independientes.
Modo puenteado: Este ajuste combina ambos canales de un par en un
solo canal con dos veces el voltaje de salida. Use sólo la entrada y el con-
trol de ganancia del primer canal. Ajuste el control de ganancia del seg-
undo canal al mínimo.
No conecte entradas diferentes a cada lado de un par de canales cuando
opere en modo paralelo o puenteado.
Ajuste de los filtros de baja frecuencia
Cada canal tiene un filtro de baja frecuencia de 12dB por octava que se
puede activar o desactivar. Los modelos de baja impedancia se pueden
ajustar para 33 o para 75 Hertzios y una salida distribuida (modelos “V”)
para 50 o 75 Hertzios para prevenir la saturación de los transformadores
del altavoz de 70V. Esto reduce la deformación y evita la sobrecarga
del amplificador.
Modelos de baja impedancia: El filtro sólo se debe desactivar para accio-
nar los subwoofers. El ajuste de 33 Hz generalmente funciona bien con
altavoces que tienen excitadores LF (de 12” o más). El ajuste de 75 Hz fun-
ciona bien con altavoces compactos (de menor tamaño). Revise las espe-
cificaciones de los altavoces y seleccione el ajuste que sea más similar a la
capacidad de baja frecuencia del altavoz.
Modelos de impedancia alta (“V”): El filtro sólo se debe desactivar para
accionar los subwoofers con transformadores especiales de baja frecuen-
Cada canal tiene su propio conmu-
tador para encender y apagar el
limitador de recorte.
El primer canal utiliza el conmuta-
dor 1. El segundo canal utiliza el
conmutador 10. En los modelos de
cuatro canales, el conmutador de
segundo modo tiene conmutado-
res para el canal 3 y para el canal 4

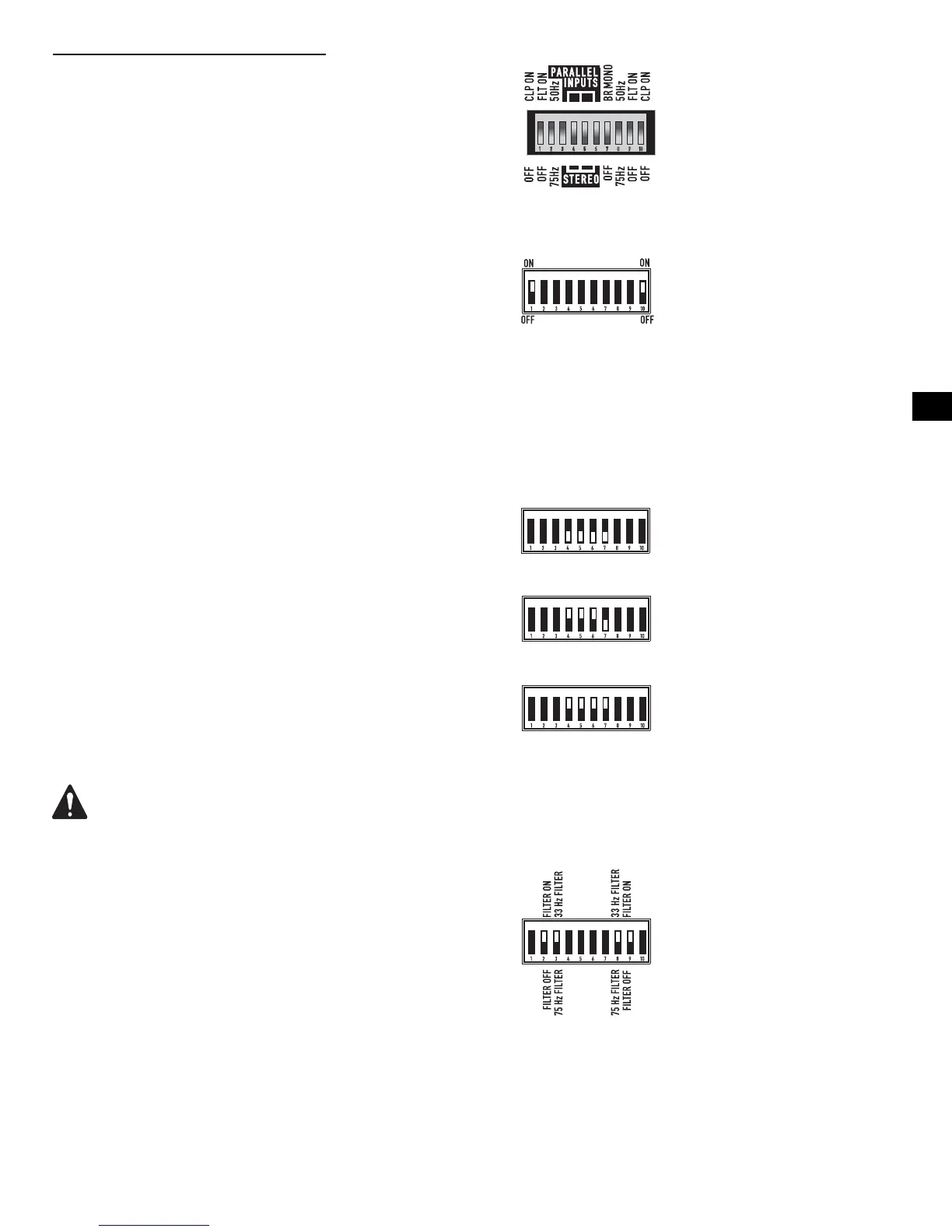

Bloque típico del conmutador de
modo como se ve desde la parte
posterior del amplificador (se
muestra el modelo CX404V).
