QSC CX902

FR
29

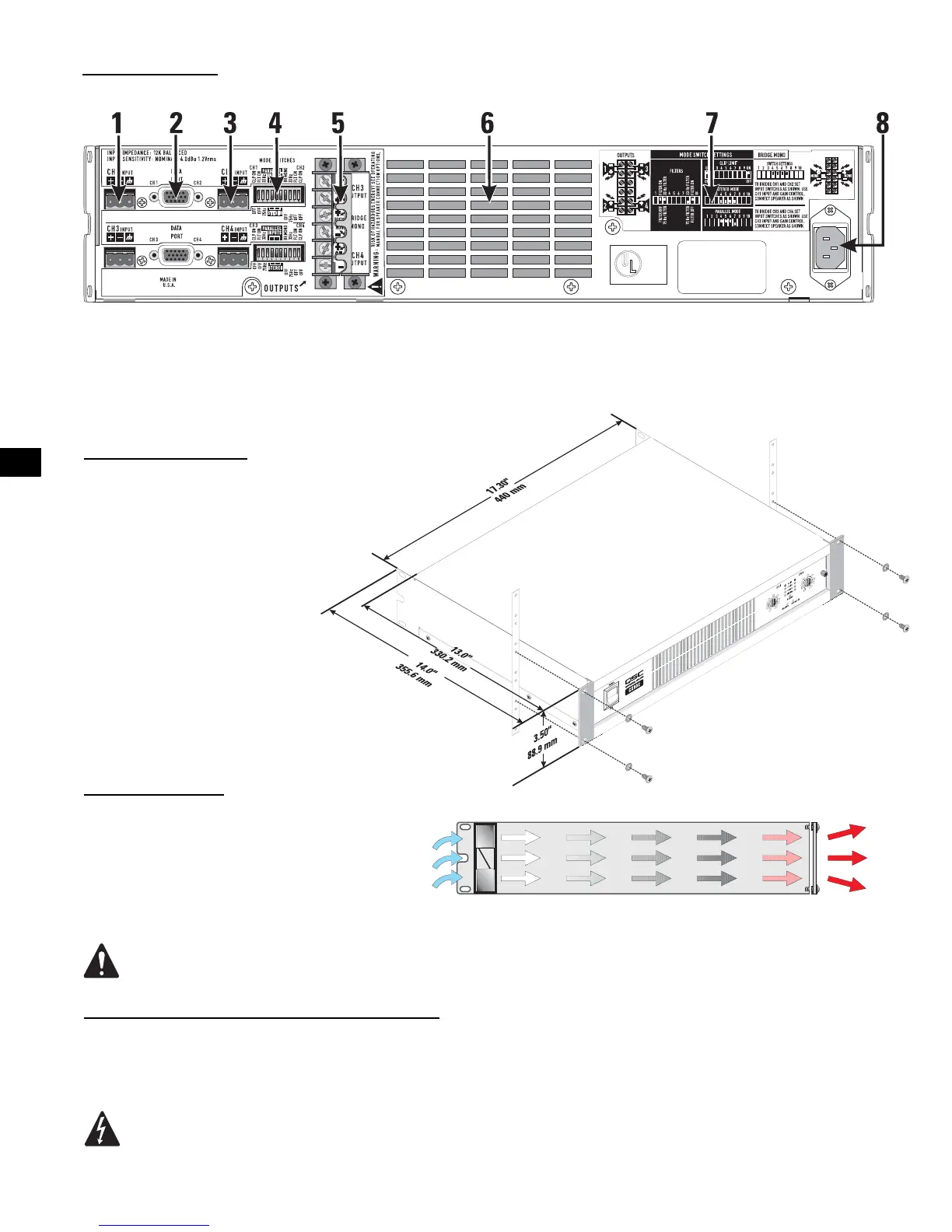

Installation sur bâti
Poignées en option sur l’illustration. Utiliser quatre vis et ron-
delles pour installer l’amplificateur aux coulisses à
équipement du bâti. Pour utiliser l’amplificateur hors
d’un bâti, attacher les pieds en caoutchouc
auto-adhésifs à la base.
Refroidissement
L’air circule à partir du bâti, passe par l’arrière de
l’amplificateur et en ressort par devant. Le bâti se
trouve ainsi refroidi. Le ventilateur tourne automatique-
ment plus vite lorsque l’amplificateur fonctionne à
haute puissance.
Ne pas bloquer les évents avant ou arrière !
Branchement de l’alimentation secteur (~)
Connecter l’alimentation secteur (~) à la prise CEI située à l’arrière de l’amplificateur. REMARQUE : Placer l’interrupteur de marche/
arrêt sur Arrêt avant de brancher sur secteur. L’interrupteur de marche/arrêt doit être sur Marche pour permettre l’utilisation de
systèmes de télécommande ou la fonction Attente.
La tension secteur (~) correcte est indiquée sur l’étiquette du numéro de série, sur le panneau arrière. Le branchement de l’amplifica-
teur sur une tension secteur incorrecte risque d’endommager l’appareil et d’augmenter le risque d’électrocution.
Circulation d’air dans les amplificateurs QSC : l’air
frais est aspiré par l’arrière de l’amplificateur par le
ventilateur de refroidissement. L’air chaud est
expulsé par l’avant.
1- Connecteurs d’entrée du bornier CH1
2- Connecteur DataPort
3- Connecteurs d’entrée du bornier CH2
4- Commutateurs de mode
5- Connecteurs de sortie de bornier à cloisons
6- Évents d’admission d’air de refroidissement
7- Diagrammes de réglage des commutateurs de mode
8- Connecteur d’alimentation CEI
Panneau arrière
(CX404 en photo, autres modèles similaires, modèles à 2 canaux équipés d’entrées XLR également)
