机架安装
按如下所示的步骤安装： 用四颗螺丝和垫圈将放大
器安装到设备机架导轨上。要在机架外使用放
大器，需在底部装上自粘性橡胶脚垫。
冷却
空气从机架流入放大器后面，从前面流出。
这可使机架冷却。放大器工作量增大时，风
扇自动加大转速。
不要挡住前面或后面的通风口！
交流电源连接
连接交流电源到放大器后面的 IEC 插槽。注意：在连接交流电源前需关闭交流电源开关。要使用远程控制系统
或待机功能，必须打开交流电开关。
正确的交流线压在后面板的序列号标签上注明。连接错误的线压会损坏放大器或增加电击危险。
QSC 放大器中的气流：冷却风扇将冷空气
吸入放大器的后部。热风从放大器前盖流
出。

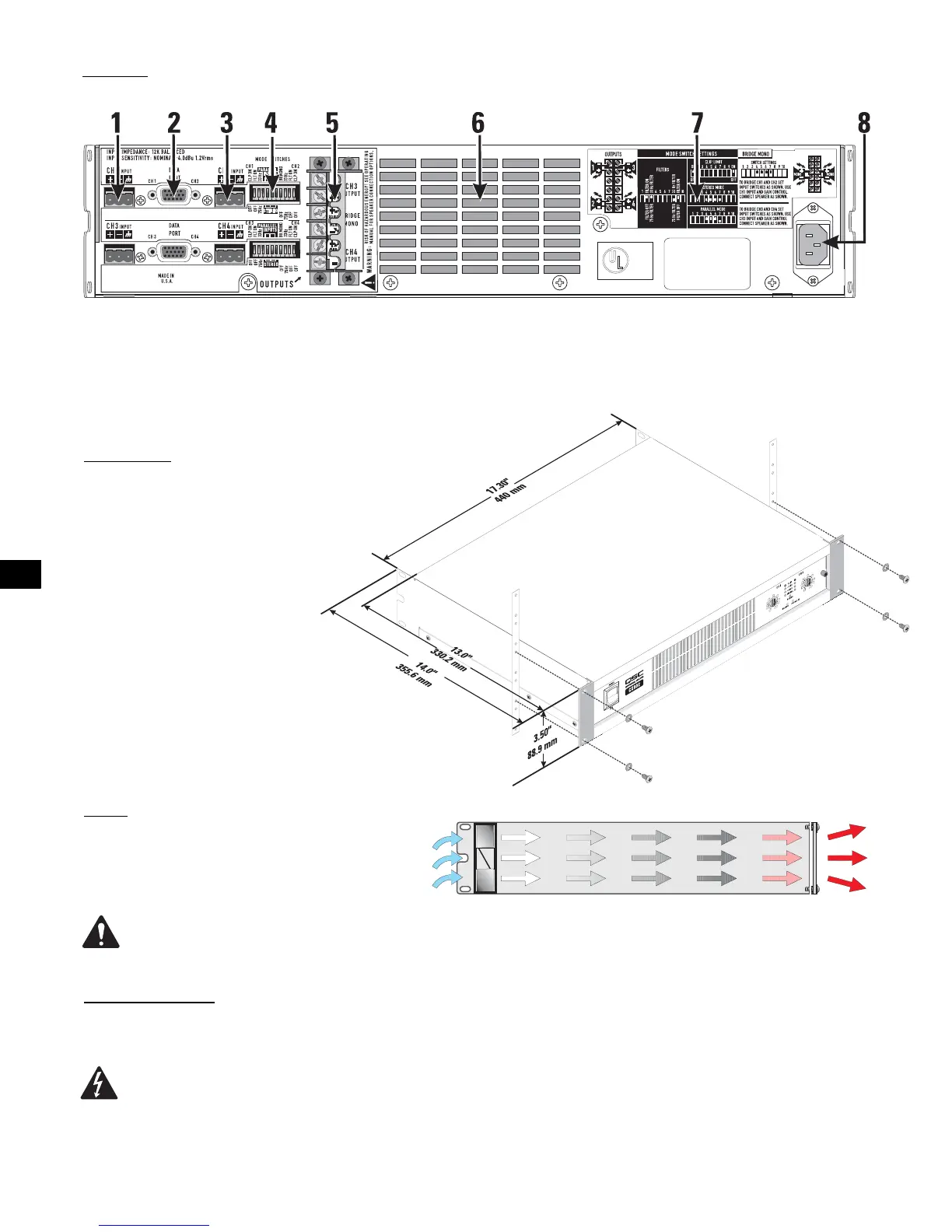

1- 通道 1 接线盒输入连接器
2- 数据埠连接器
3-CH2 接线盒输入连接器
4- 模式转换器
5- 阻挡跨接片输出连接器
6- 冷却进风口
7- 模式转换器设置图
8-IEC 电源连接器
后面板
（所示为 CX404，其它型号相似，2 通道 型也配有 XLR 输入）
