增益控制
增益控制隐藏，可以用小型螺丝刀或平板工具
进行调整。如果需要，可以安装增益控制安全
盖板，防止改动安装者的设置。
顺时针转动增益控制会增大增益；逆时针转动
则减小增益。型号不同，放大器的最大电压增
益也不同。各型号的最大电压增益显示在前面
板标签上的括号中，靠近 0dB 衰减设置。
增益控制按分贝 (dB) 衰减。有 21 个制动器
可进行重复调试。上面的 14 步大约是每步 1
dB，正常的设置应该在这个范围内。低于 -14
dB 的范围不能用于正常程序电平，因为输入
净空可能被超过，但可在降低电平下测试。在
最小设置下，信号完全被切断。
增益控制安全板
该盖板防止改动增益设置。仍然可以看到监视
系统运行的 LED 指示器。
1. 使用 9/64" 或 3.5 mm 六角扳手将螺丝松
开几圈。不要完全松开。
2. 滑动松开螺丝下盖板的右端。
3. 插入左端标签到最后一排通风槽，将面板全
部推到右面。锁入插槽内。
4. 确定可通过盖板看到 LED。小心地拧紧六角
螺丝。

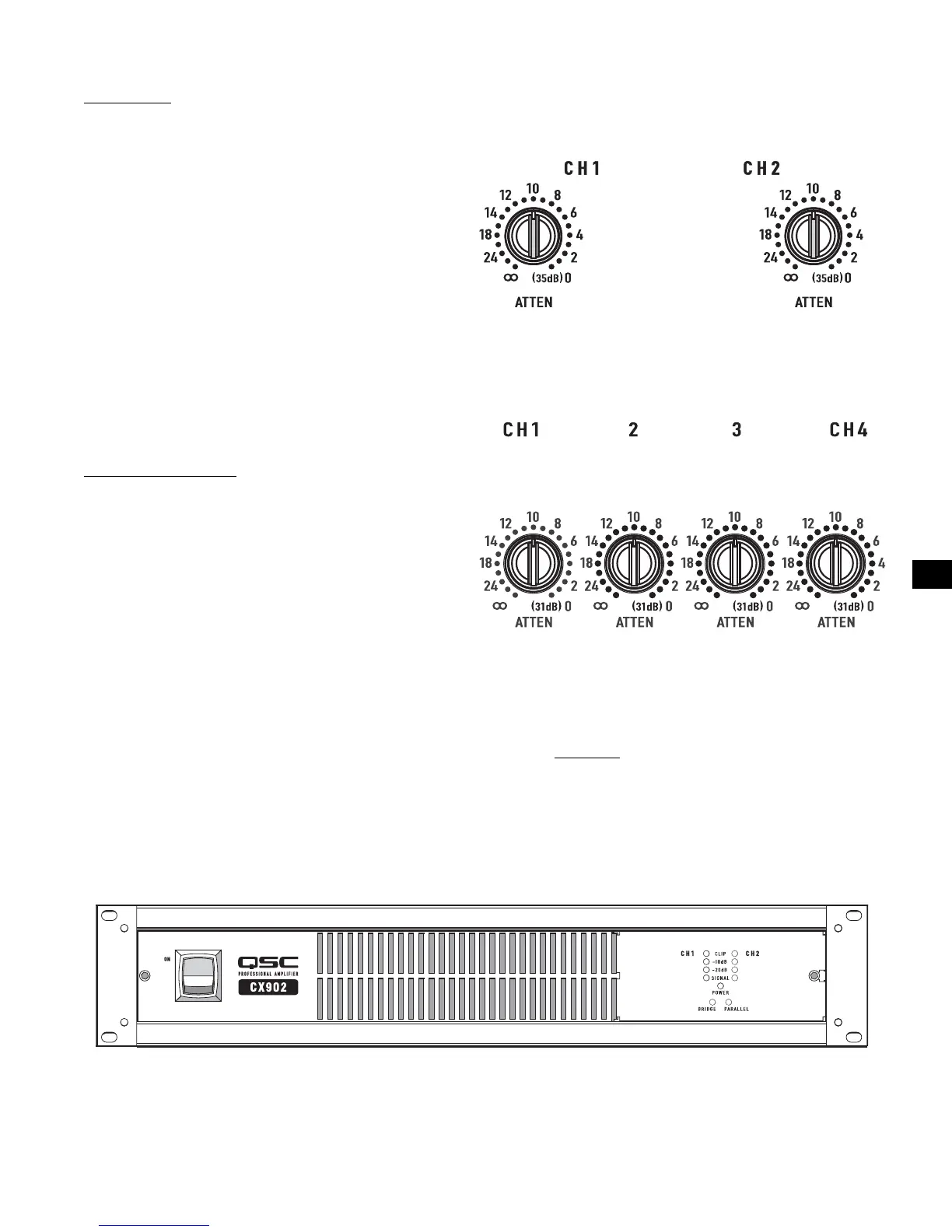

双通道型号上的增益控制。不同型号
具有不同的标记。
四通道型号上的增益控制。不同型号
具有不同的标记。
所示 CX902 装有增益控制安全板。
热损表
此表格列出各型号的典型热损，单位：
BTU/ 小时 和千卡 / 小时， ，为负载和
输出功率等级的函数。
-1/8 功率 （粉红噪音）表示偶尔限幅的典
型程序。此额定值可用于大多数情况。
