Ajuste de los conmutadores de modo
La Figura 5 es un bloque típico del conmutador de modo tal como se ve desde la parte posterior del amplificador
(se muestra el modelo CX404V).
Modelos de dos canales: Un conmutador de modo controla la limitación de recorte independiente y la filtración
de baja frecuencia (LF) de cada canal. Los conmutadores pueden ajustar el modo de operación del amplificador en
estéreo, paralelo o en puente.
Modelo de cuatro canales: Hay dos conmutadores de modo; uno controla la operación de los canales 1-2, y el
otro controla la operación de los canales 3-4. No es posible conectar en puente o en paralelo los canales 1 o 2 con los
canales 3 o 4.
Ajuste de los limitadores de recorte
Cada canal tiene un limitador de recorte con su propio conmutador de encendido y apagado. El limitador sólo responde
al recorte real, y compensa automáticamente las variaciones de carga y de voltaje. Generalmente se recomienda la
limitación de recorte, especialmente para proteger excitadores de alta frecuencia. (Figura 6)
• Ajuste el conmutador HACIA ARRIBA (posición de ENCENDIDO) para usar la limitación de recorte.
• El conmutador 1 controla el primer canal.
• El conmutador 10 controla el segundo canal.
Selección del modo Estéreo, Paralelo o Puenteado
Cada uno de los pares de canales se pueden ajustar para operar en modo estéreo normal, modo de entrada en paralelo o modo monopuenteado.
En los modelos de cuatro canales, el canal 1 puede conectarse en puente o en paralelo con el canal 2; el canal 3 puede conectarse en puente o en
paralelo con el canal 4.
Modo estéreo: Cada canal dentro del par permanece independiente, y cada uno se puede usar para una señal
diferente. Los conmutadores 4, 5, 6 y 7 todos están ajustados en la posición HACIA ABAJO. (Figura 7)
Modo paralelo: Este ajuste conecta entre sí ambas entradas de un par. Una señal alimenta ambos canales. No conecte
fuentes diferentes a cada entrada. El control de ganancia y la conexión del altavoz de cada canal permanecen
independientes. Los conmutadores 4, 5 y 6 están ajustados en la posición HACIA ARRIBA. El conmutador 7 está ajustado
en la posición HACIA ABAJO. (Figura 8)
Modo puenteado: Este ajuste combina ambos canales de un par en un solo canal con dos veces el voltaje de salida.
Use sólo la entrada y el control de ganancia del primer canal. Ajuste el control de ganancia del segundo canal al mínimo.
Los conmutadores 4, 5, 6 y 7 están todos ajustados en la posición HACIA ARRIBA. (Figura 9)
NOTA: No conecte entradas diferentes a cada lado de un par de canales cuando opere en modo paralelo
o puenteado.
Ajuste de los filtros de baja frecuencia
Cada canal tiene un filtro de baja frecuencia de 12dB por octava que se puede activar o desactivar. Los modelos de
baja impedancia se pueden ajustar para 33 o para 75 Hz y una salida distribuida (modelos “V”) para 50 o 75 Hz para
prevenir la saturación de los transformadores del altavoz de 70V. Esto reduce la deformación y evita la sobrecarga del
amplificador. (Figura 10)
• El primer canal utiliza los conmutadores 2,3. El segundo canal utiliza los conmutadores 8,9.
• Los conmutadores 3 y 8 ENCIENDEN o APAGAN el filtro LF.
• Los conmutadores 2 y 9 seleccionan 33/75 Hz (baja Z) o 50/75 Hz (modelos “V”) o 75 Hz.
• En los modelos de cuatro canales, el conmutador de segundo modo tiene conmutadores para el canal 3 y para
el canal 4.

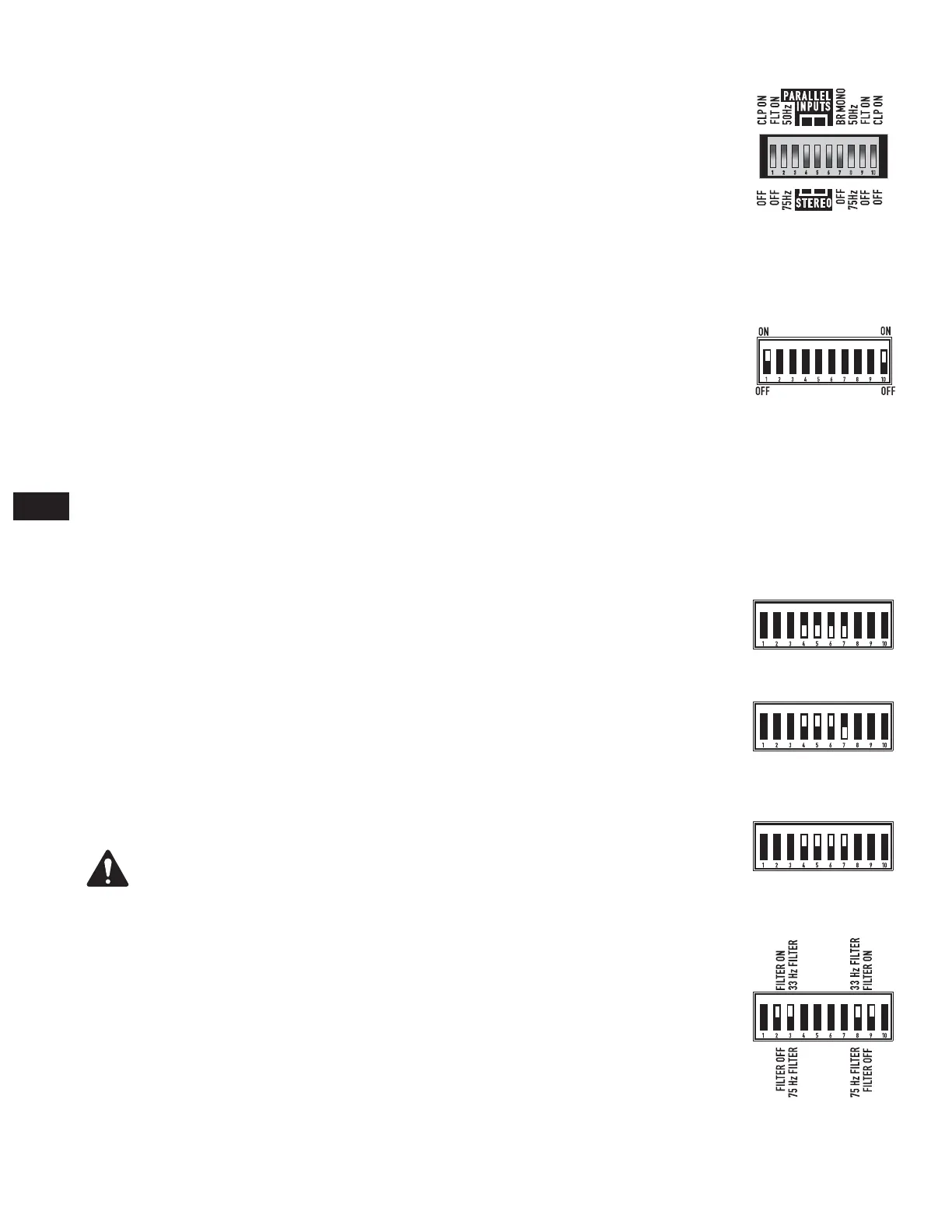

— Figura 5 —
