增益控制器

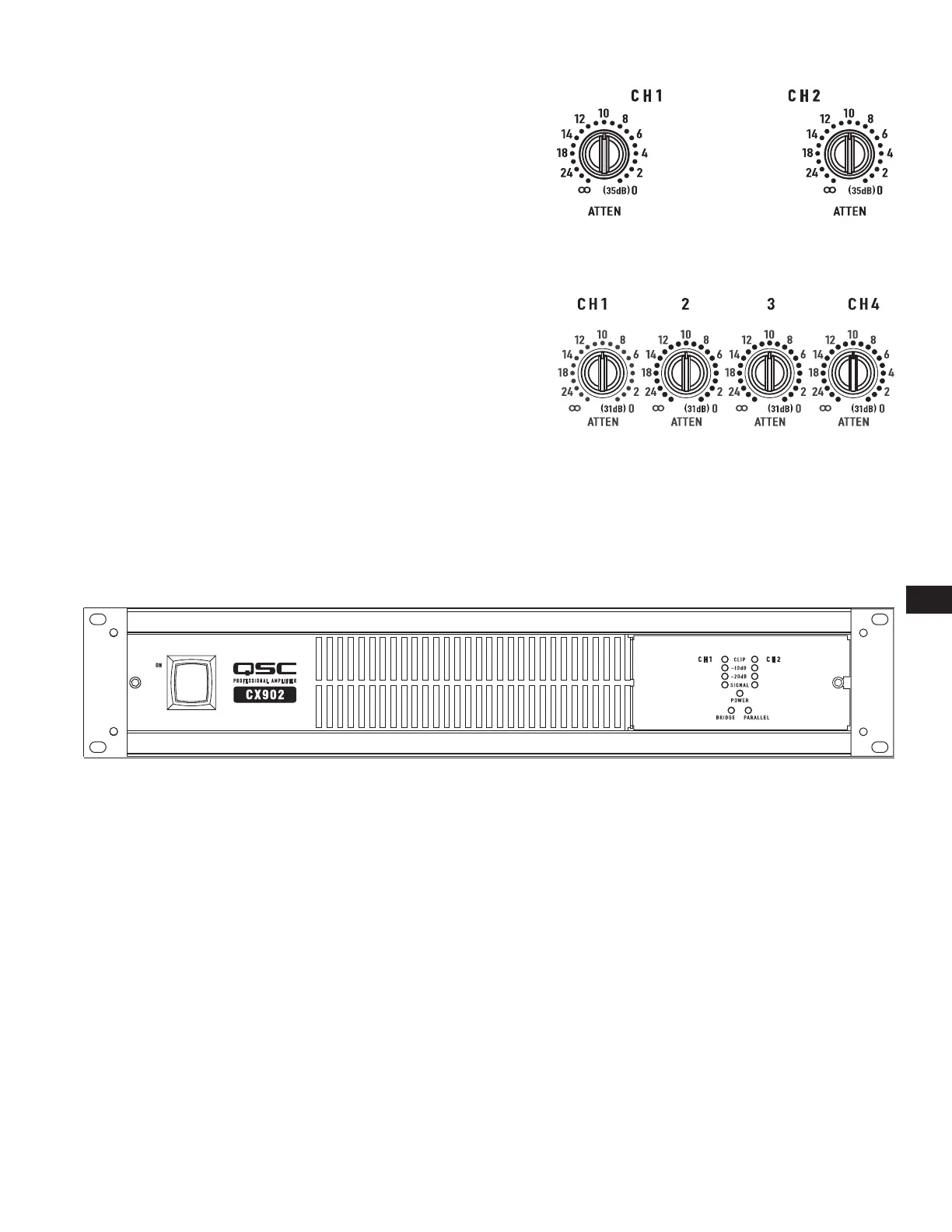

请参考图22和图23。
增益控制器置于凹处，可以用小型螺丝刀或平板工具进行调整。
如果需要，可以安装增益控制安全盖板，防止改动安装者的设置。
顺时针转动增益控制器会增大增益；逆时针转动则减小增益。型号
不同，放大器的最大电压增益也不同。各型号的最大电压增益显示
在前面板标签上的括号中，靠近0dB衰减设置。
增益控制按分贝(dB)衰减。有21个档可进行重复调整。上面
的14步大约是每步1dB，正常的设置应该在这个范围内。低
于-14dB的范围不能用于正常程序电平，因为输入净空可能被超
过，但可在降低电平下测试。在最小设置下，信号完全被切断。
增益控制安全板
该盖板防止改动增益设置。仍然可以看到监视系统运行的LED指
示灯。
1.使用9/64"或3.5mm六角扳手将螺丝松开几圈。不要完
全松开。
2.滑动松开螺丝下盖板的右端。
3.插入左端标签到最后一排通风槽，将面板全部推到右面。锁入插槽内。
4.确定可通过盖板看到LED。小心地拧紧六角螺丝。
—图24—
双声道型号：
—图22—
四声道型号：
—图23—
