131
USB
LIGAÇÃO

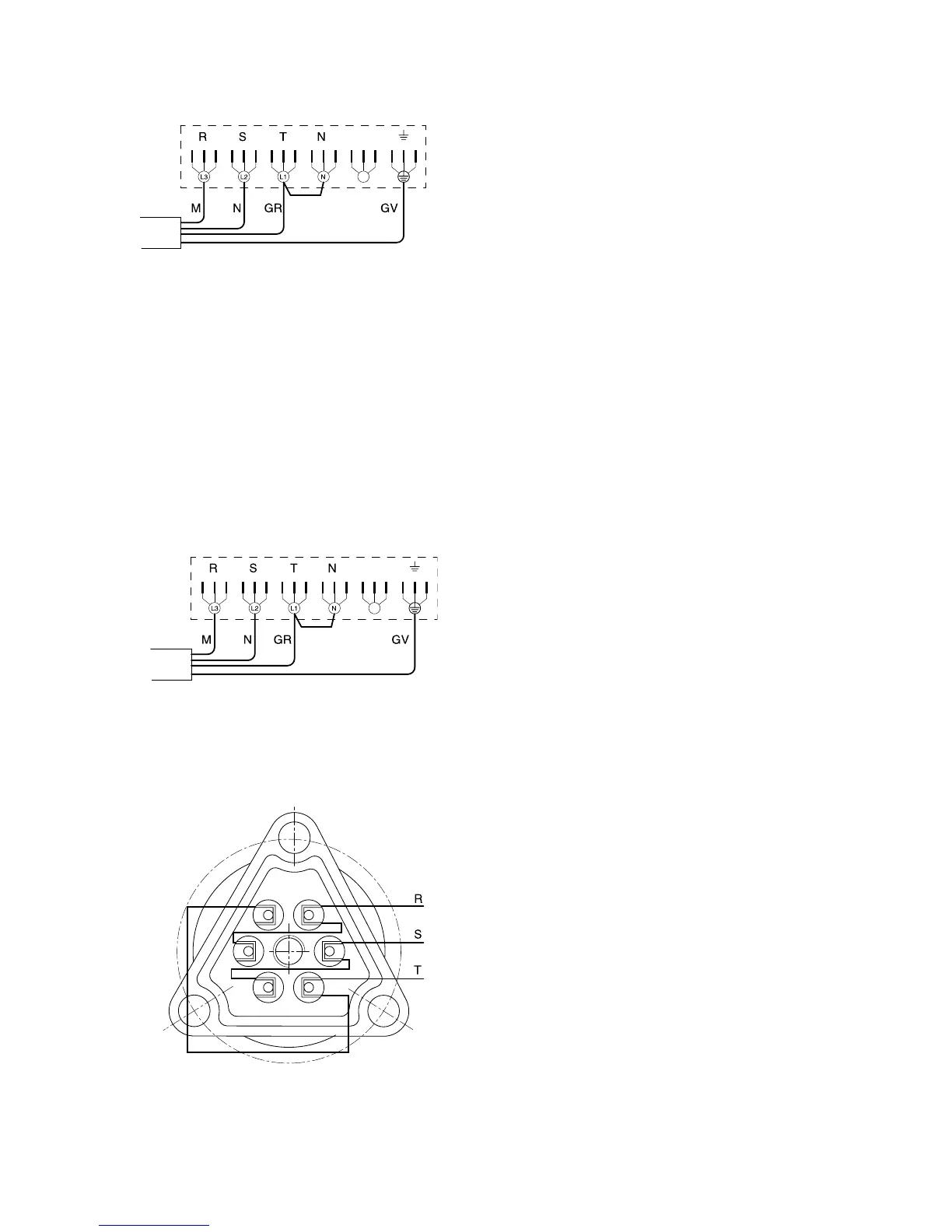

1) Collegare il cavo alimentazione come indicato in
gura.
2) Spostare il collegamento delle resistenze dal con-
nettore siglato 3VN~ in quello 3V~ sulla scheda di
potenza
1) Raccorder le câble d’alimentation comme indiqué
dans la gure.
2) Déplacer le raccordement des résistances du
connecteur avec sigle 3VN~ dans celui 3V~ sur la
carte de puissance
S
LIGAÇÃO
1) Das Versorgungskabel anbringen, wie es auf der
Abbildung angegeben ist.
2) Die Verbindung der Widerstände von Verbinder
3VN~ auf Verbinder 3V~ auf der Leistungskarte
umstecken.
1)Connect cable as shown in the picture.
2) On the power board, move resistance connection
from connector marked 3VN~ to connector marked
3V~
1) Conectar el cable de alimentación como se ilustra
en la gura.
2) Cambiar la conexión de las resistencias del conector
con la sigla 3VN~ a 3V~ en la tarjeta de potencia.
1) Ligar o o de alimentação como indicado na gura.
2) Transferir a ligação das resistências do conector
siglado 3VN~ para àquele 3V~ na placa de potên-
cia.
1) Collegare il cavo alimentazione come indicato in
gura.
2) Scollegare i cavi azzurri (neutri) dalla resistenza
elettrica ed isolarli.
3) Collegare la resistenza elettrica della caldaia se-
condo lo schema sopra riportato.
1) Raccorder le câble d’alimentation comme indiqué
dans la gure.
2) Débrancher les câbles bleus (neutres) de la rési-
stance électrique et les isoler.
3) Raccorder la résistance électrique de la chaudière
selon le schéma reporté ci-dessus.
1) Das Versorgungskabel anbringen, wie es auf der
Abbildung angegeben ist.
2) Die blauen Kabel (Nullleiter) vom elektrischen
Widerstand abtrennen und isolieren.
3)Den elektrischen Widerstand des Kessels an-
schließen, wie es weiter oben abgebildet ist.
1)Connect cable as shown in the picture.
2) Disconnect the light blue cables (neutral) from
electric resistance and insulate them.
3) Connect boiler electric resistance according to the
diagram below.
1) Conectar el cable de alimentación como se ilustra
en la gura.
2) Desconectar los cables azules (neutros) de la resi-
stencia eléctrica e aislarlos.
3) Conectar la resistencia eléctrica de la caldera según
el esquema que se ilustra arriba.
1) Ligar o o de alimentação como indicado na gu-
ra
2) Desligar os fios azuis (neutros) da resistência
elétrica e isolá-los
3) Ligar a resistência elétrica da caldeira, segundo o
esquema acima.
