Rancilio Classe 9 RE User Manual

25
Ref: SI_114/--

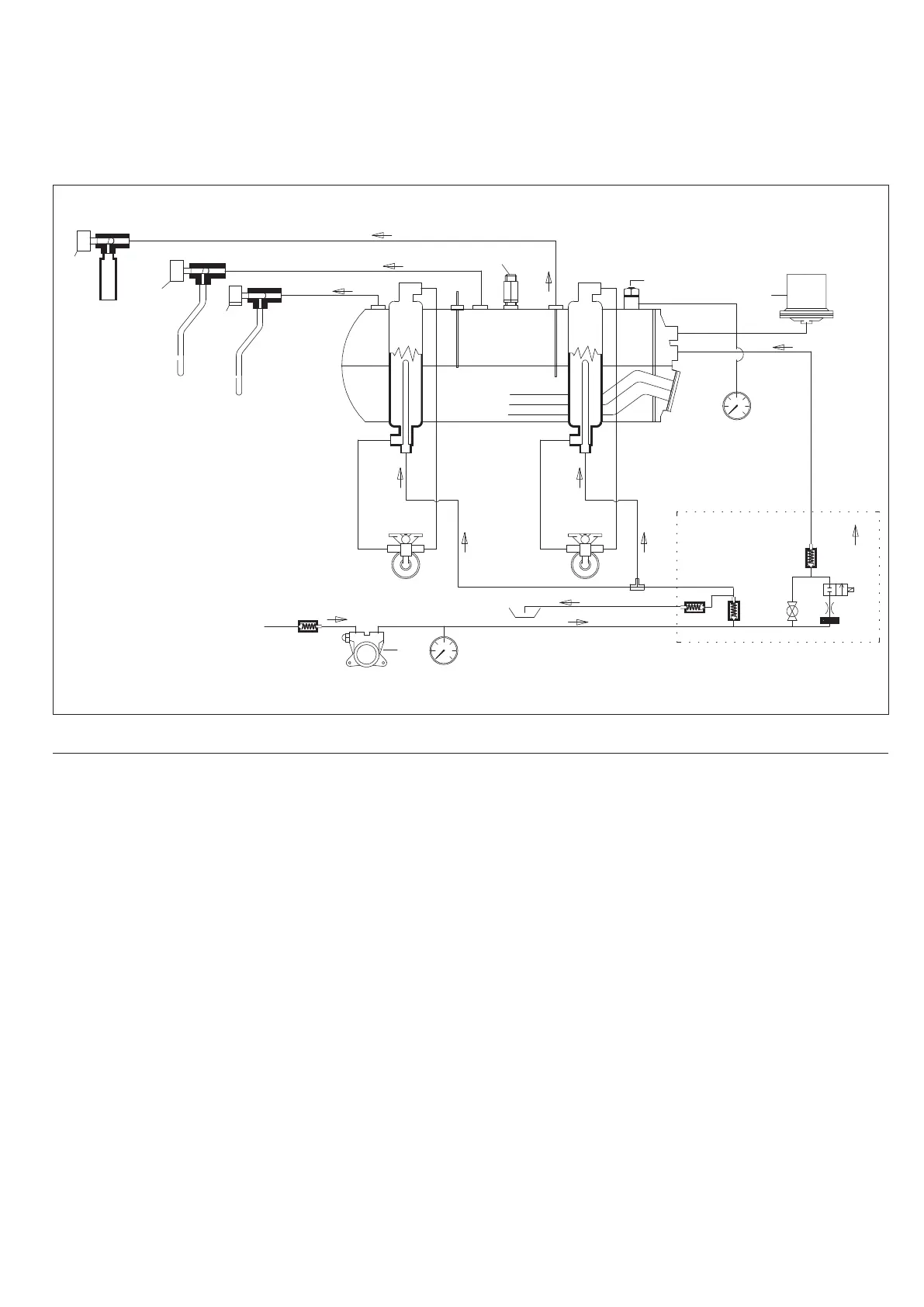

Schéma hydraulique
Hydraulic diagram
Schemi idraulici
Valvola antidepressione
Vacuum valve
Vanne antidépression
VA
Valvola di ritegno
Check valve
Vérifier la soupape
VR
Valvola di sicurezza
Safety valve
Soupape de sécurité
VS
Micro Relé pompa
Micro relay pump
Micro Relé pompe
MC
Pompa
Motor pump
Pompe moteur
MP
Pressostato
Mechanic pressure switch
Interrupteur de pression mécanique
P
Manometro caldaia
Manometer boiler
Manomètre de la chaudière
MA2
Manometro pompa
Manometer Pumpe
Manomètre de la pompe
MA1
Scheda elettronica
Electronic board
Carte électronique
EB
Elettrovalvola carico
Feeding valve
Soupape solenoïdale d’alimentation
EC
Elettrovalvola aria
Air solenoid valve
Soupape solenoïdale d’air
EAR
Luci lato sinistro
Left side illumination
Lumiére cotè gauche
SSX
Gruppo
Group
Groupe
GR
Interruttore resistenza caldaia
Switch Boiler heating
Interrupteur de chauage
chaudière
IR
Interruttore scaldatazze
Cup warmer switch
Interrupteur de chauage des tasses
IS
Interruttore generale
Main switch
Interrupteur principal
IG
Interruttore luci
Switch Ligthing
Interrupteur d’eclairage
IL
Reed magnetico gruppo
Contact reed group
Contact reed groupe
RMG1
RMG2
RMG3
RMG4
Manopola vapore
Steam tap
Robinet de vapeur
RV
Resistenza scaldatazze
Heater cup warmer
Resistance chaue tasse
RS
Reed magnetico latte montato
Reed contact milk foam
Contact Reed Lait avec mousse
RMM
Reed magnetico vapore
Reed contact steam
Contact Reed vapeur
RMR
VS
RV
RV
CSCS
CL
VA
MA2
RGRG
PV
P
SL
MA1
PA
EC
ES
VR
VR
RA
VR
