F-3
Série ZT
220D
INSTALLATION
OUTILS REQUIS
– Pied-de-biche à clous
– Marteau à panne fendue
– Cliquets : 3/8"
– Prises : 3/8", 1/2", 17 mm
– Clés : 13 mm, 15 mm, 17 mm, 18 mm, 1-1/16”, 1-1/8”
– Règle de précision
– Manomètre (pneus)
– Cales (nivelage de plateau)
REMARQUE : Toutes les références concernant la “droite” ou “gauche” s’appliquent à partir du poste de
conduite (opérateur aux commandes).

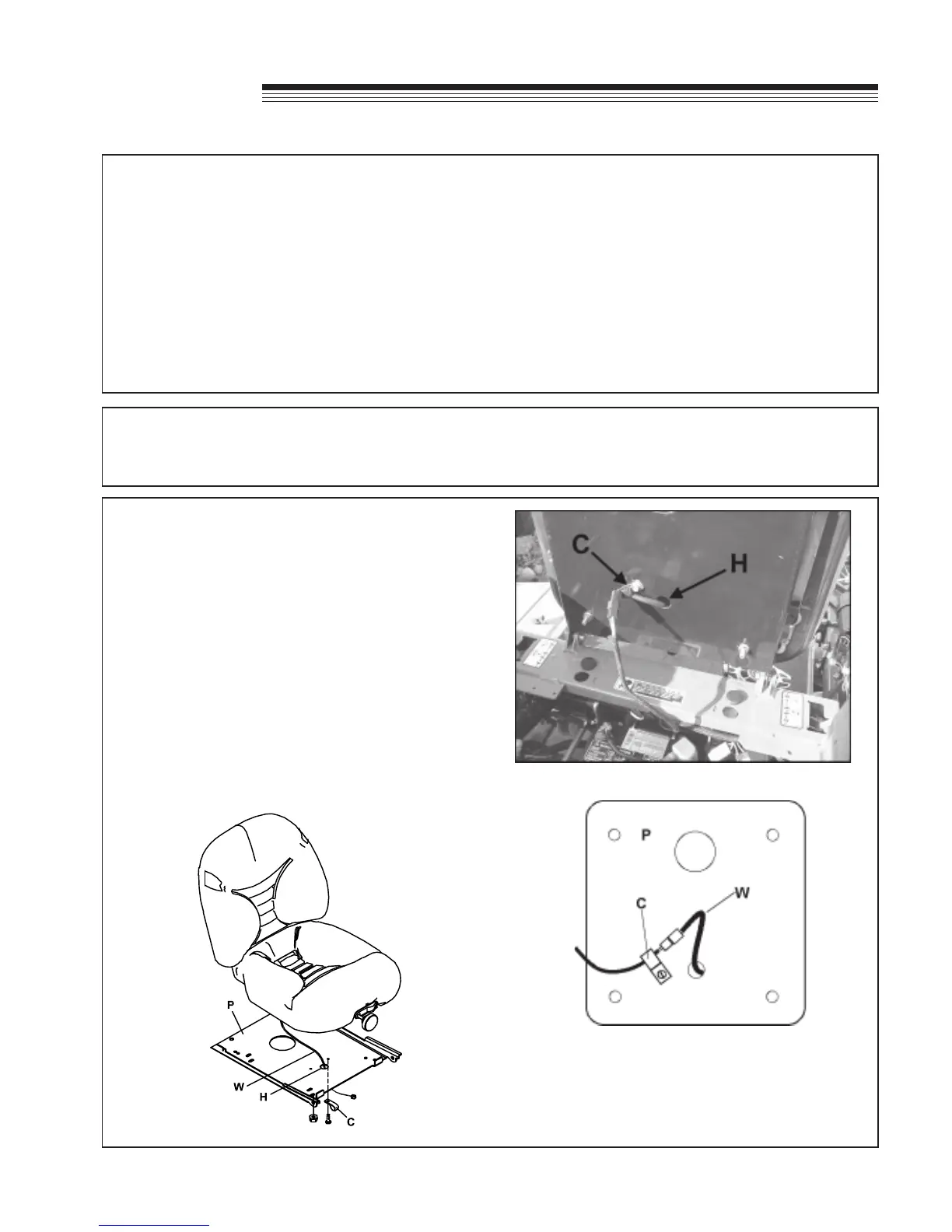

Bas de plaque de siège P illustrant le clip C.
1. DEBALLAGE
a) Retirez le haut et les côtés de l’emballage
puis jetez-le.
2.
INSTALLATION DU SIEGE
a) Placez le siège sur sa plaque et acheminez le
câble du siège W par l’orifice H de la plaque.
Placez les goujons de fixation du siège dans les
orifices de la plaque. Serrez les goujons avec
quatre écrous papillon de 5/16-18 que vous serrez
solidement.
b) Laissez suffisamment de câble entre le siège et
sa plaque afin qu’il puisse avancer et reculer à
fond. Fixez ensuite le câble en bas de la plaque
du siège avec le clip C et la vis filetée de ¼ - 20 x
3/8.
c) Raccordez le faisceau de la machine au câble du
siège.
