Ransomes ZT220D - Page 36

F-6
Série ZT
220D
INSTALLATION

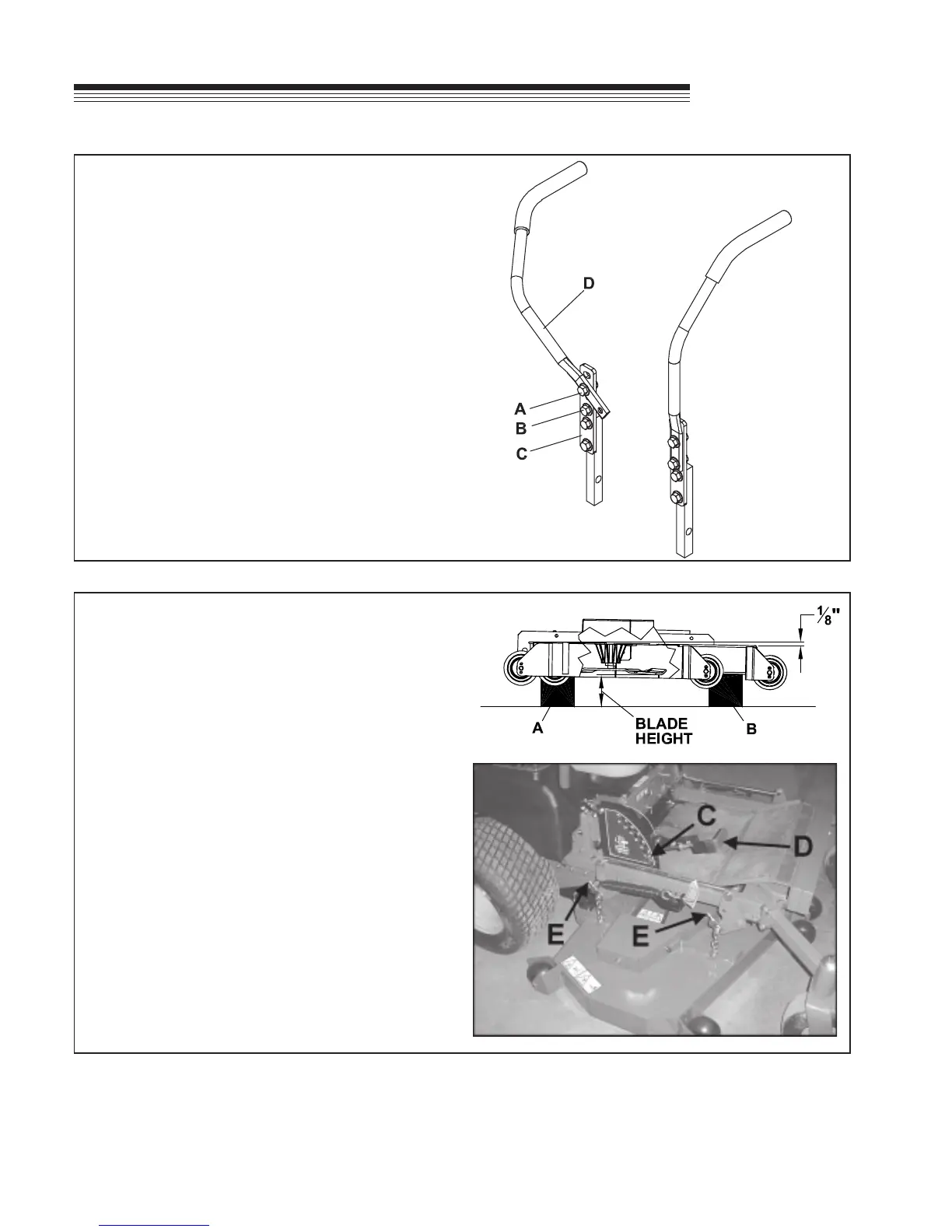

7. LEVIERS DE TRACTION
a) Desserrez le boulon A et retirez le boulon B.
b) Faites tourner le levier de traction D pour le
positionner puis fixez-le avec les boulons A et B.
Faites de même pour l’autre levier.
c) Serrez toutes les fixations.
d) Asseyez-vous sur le siège de la machine. Vous
pouvez ajuster les leviers avec la bride C pour les
atteindre plus confortablement ou les placer dans
les orifices supérieurs pour que l’opérateur soit
plus confortable.
8.
NIVELAGE DE PLATEAU
a) Garez la machine sur une surface plate et
nivelée. Relevez le plateau en position de
transport.
b) Abaissez les angles arrière du plateau sur un
jeu de cales de même hauteur A. Placez un
autre jeu de cales B sous l’avant du plateau
de façon à ce que son sommet soit de 1/8” en
avant.
REMARQUE : L‘avant et l’arrière du plateau ont
des hauteurs différentes.
c) Mesurez la hauteur du bord de coupe de la
lame au-dessus du sol. Retirez la goupille C
et réglez la hauteur du levier de coupe D à
cette hauteur.
d) Desserrez les contre-écrous sur la hauteur
des clips de coupe et des vis de réglage E.
Tournez les vis de réglage E jusqu’à ce que le
jeu disparaisse des quatre angles des
chaînes. Serrez les contre-écrous contre les
clips et les vis de réglage.
