NL-16
ZT 220D-
Serie
ONDERHOUD
SPECIFIEKE AANHAALMOMENTEN
AANHAALMOMENT BLADBOUT: 95 Nm
MOEREN WIELNAAF: 237 Nm
BOUT MOTORKRUKAS: 68 Nm

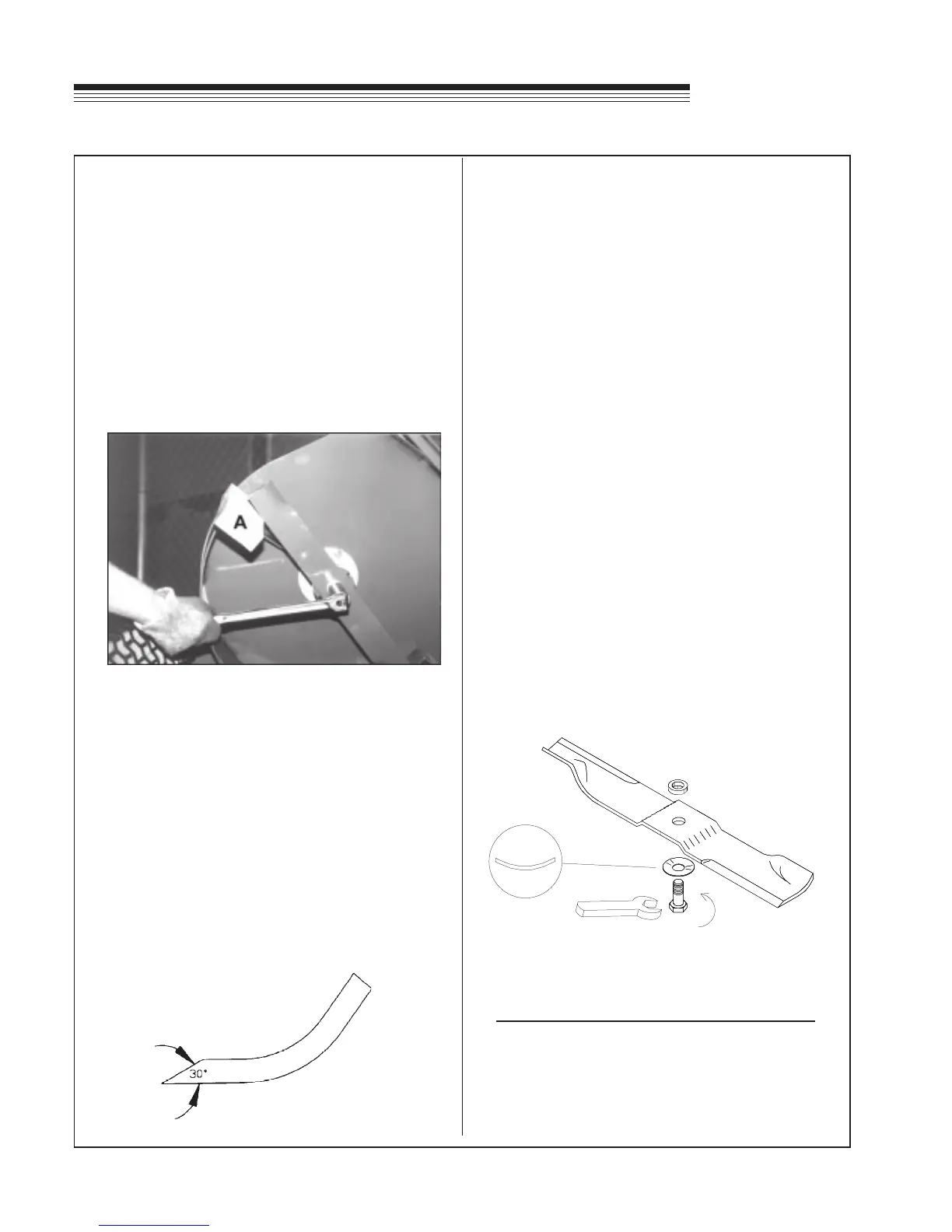

VERWIJDEREN VAN HET BLAD
Volg deze aanwijzingen op om ongevallen te vermijden
tijdens het verwijderen van de bladen:
1. Het blad losmaken met een ringsleutel of een mof
en een lange spuitboom. Plaats voor extra
hefvermogen een lange pijp of een dikwandige buis
over de spuitboom of de ringsleutel.
2. Plaats het houten blok A, zoals afgebeeld, met de
nerf loodrecht op het blad om te voorkomen dat het
blad gaat draaien bij het loskomen.
3. Draag dikgevoerde handschoenen. Hou de handen
uit de buurt van het pad van het blad. De bladen
kunnen gaan draaien wanneer de bouten vrijkomen.
SLIJPEN
De bladen kunnen geslepen worden door middel van
vijlen of schuren.
– Inspecteer de bladen voor het slijpen.
– Vervang gebogen of gekraakte bladen.
– Vervang de bladen waarbij het hefgedeelte dun is
geworden.
– Behoud een maaihoek van 30°.
– De bladen niet oververhitten tijdens het slijpen.
– Gebruik altijd Ransomes-bladen. Het gebruik van
bladen van een andere fabrikant kan mogelijk
gevaarlijk zijn.
BLADBALANS
De bladbalans moet 19,4 g-cm of minder zijn. Het niet
in balans houden van de bladen kan leiden tot
overmatige trillingen, slijtage en een verkorte
levensduur van de meeste machineonderdelen.
Een blad balanceren:
1. Slijp het blad eerst.
2. Breng het blad in het midden in balans.
3. bevestig een gewicht van 3,9 g op een afstand van
127 mm van het midden aan de lichtste kant.
Hierdoor moet de lichte kant de zwaarste kant
worden:
– Als dit het geval is, is het blad in balans.
– Als dit niet het geval is, moet u de zware kant
vijlen of slijpen totdat de lichtste kant met het
gewicht de zwaarste kant wordt.
INSTALLEREN VAN HET BLAD
1. Draag dikgevoerde handschoenen om snijwonden
van het scherpe blad te voorkomen.
2. Plaats de bladbout in de goede volgorde door de
schotelring (kopzijde richting het blad, zoals
afgebeeld), het blad en de pasring van het blad.
3. Installeer het geheel op de bladas.
4. Draai de bladbout aan met een aanhaalmoment
van 95 Nm.
